一期一会,表哥又带着新鲜的干货来了!在上篇分享中,表哥和大家分享了12个常用的可视化工具网站,不知道大家有没有好好地学习和使用,也欢迎大家在后台和我分享你的“作业”。
这一期,表哥将来和大家聊聊地图。在日常工作中,我们经常会用到地图,比如PPT中的地图插图,又或者是稿件中的地图可视化等等。
表哥主要会从三个方面来讲:
- 如何获取标准的地图?
- 常用的7种地图可视化的表现形式
- 制作地图可视化的一些注意事项
废话不多说,跟着表哥继续上车吧!
1.如何获取标准的中国地图
在日常生活中,我们经常会接触到中国地图,比如中小学课堂里的教学用地图、天气预报背景图、各类标牌、宣传画、广告、报刊以及电影、电视等媒体中都会出现这只“大公鸡”的身影。
在使用中国地图时,我们要做的最最重要的一点就是——地图千方不能出错。比如不能漏绘钓鱼岛、赤尾屿、南海诸岛等重要岛屿,不能错误表示台湾省、错绘藏南地区和阿克赛钦地区国界线等。

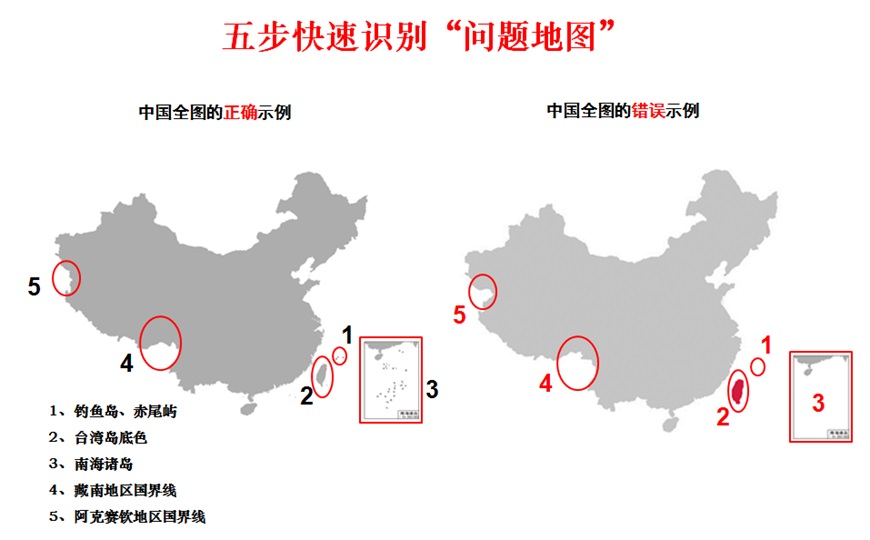

↑ 图片来源:自然资源部地图技术审查中心网站
那么我们应该如何避免这个问题?
其实这个问题很好解决,我们可以去中国国家标准地图服务网站上,下载标准的中国地图!

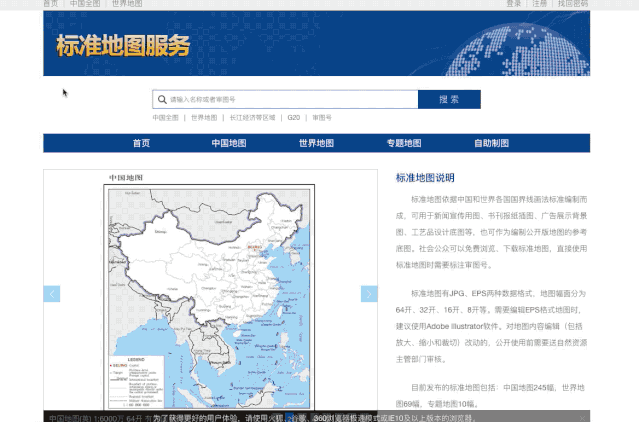

↑ 中国标准地图服务(http://bzdt.ch.mnr.gov.cn/index.html)
通过这个网站,我们可以找到中国全图、分省(区、市)地图、世界地图、各洲地图、专题地图,这些地图对公众都是免费开放的, 点击下载,便可获取JPG,或 EPS格式的高清地图素材(可用AI打开)。
同时该网站还支持自助地图服务(需要注册一个账号),你可以自定义地图要显示的细节内容,并且可以可视化省份数据,点击下载,便可下载高清大图。
↑ 自助地图服务操作界面
2.如果需要城市、县的地图轮廓应该怎么办?
你可能会说,一般我做PPT时不会经常使用中国地图,要用到城市、县的地图时我应该怎么办呢?或者我觉得以上操作还是太麻烦了,有没有更简单的方法?
莫慌,方法是有的,我们可以使用阿里的一个在线工具叫做DATA.GeoAtlas.
↑ DATA.GeoAtlas网站首页 (http://datav.aliyun.com/tools/atlas)
操作方法也非常的简单粗暴。
方法一,我们可以点击左上方的搜索框,搜索你想要的城市、县。
方法二,我们可以点击右侧的中国地图进行下钻操作。
选择我们想到的城市、县以后,就可以点击左下角的SVG格式进行下载,这样我们就可以直接拖拽到PPT中进行使用。

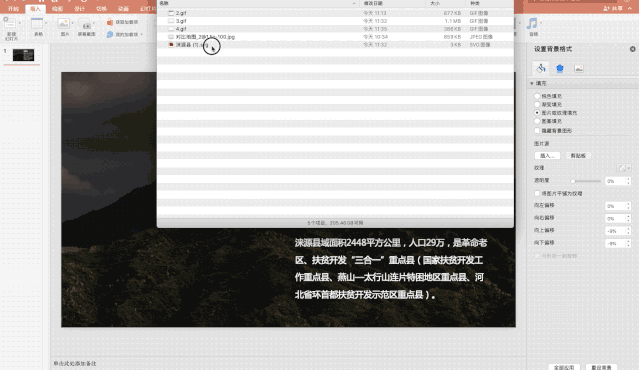

↑ 县级轮廓SVG数据在PPT中的应用

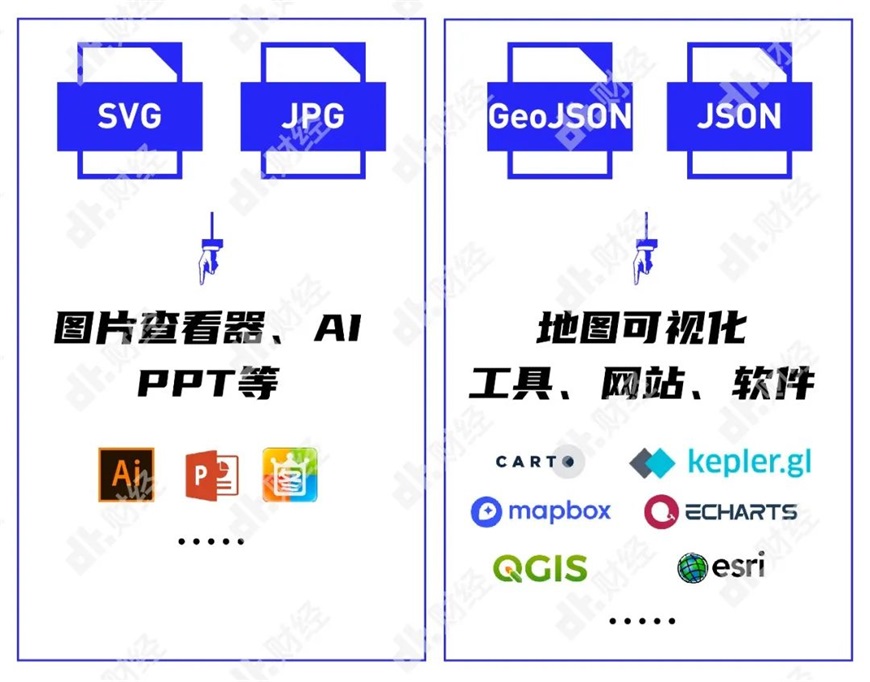

这时候,大家可能会注意到下载的格式的旁边,还有一个geojson格式。
那这个格式是干嘛用的呢?
这是一种地理空间数据交换格式。(看不懂这句话对吧?其实你可以将这个格式理解为类似于二维码一样的东西,将SVG看作网页。网页很容易打开,但二维码多了一步,需要借助扫码才可以打开)要想打开这个格式,你需要借助专门的地图可视化软件、工具、网站,才能打开这个格式。

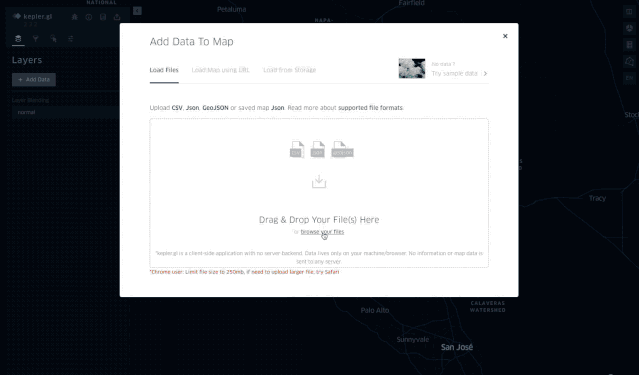

比如我们导出geojson格式,上传到kepler.gl,便会发现涞源县的区域轮廓地图便在地图上显示了出来了。
表哥在日常稿件做地理维度的可视化图时,如果涉及到轮廓地图就会用DATA.GeoAtlas网站导出geojson格式,然后在kepler.gl、CARTO中生成可视化。这些轮廓图会应用在各种地图可视化表现形式上。
(具体的轮廓和地理数据结合的教程,大家如果感兴趣,可以留言告诉表哥,表哥未来考虑要不要做一期。)
讲完如何获取标准的地图,我们就完成了地图可视化的第一步。接下来,表哥给大家分享下DT常用的7种地图可视化表现形式,将我们在第一部分中拿到的地图轮廓应用到具体的可视化中。
1.点图
点图是最常使用的一种地图可视化表现形式,数据中即使只包含经纬度坐标,也可生成点图,如果数据维度更加丰富比如含有数值或者类别,还可把数值作为圆圈大小的赋值,把类别作为颜色的赋值。通过点图我们可以很直观的从地图中看到点的分布情况,通常涉及到门店位置数据的时候会用到。

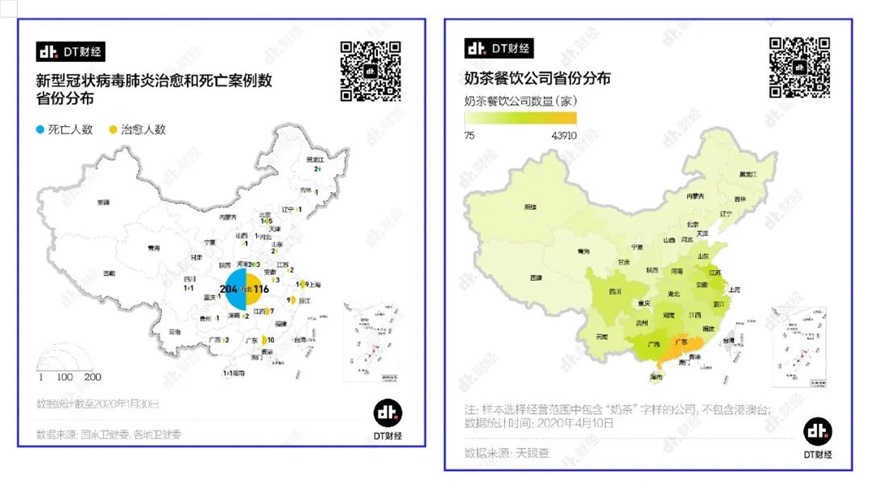

2.区域颜色填充图
区域颜色填充图常应用在省份、国家的区域颜色填充,比如各个省份之间的对比,各个国家之间的对比。这种形式通过颜色的深浅变化和位置,来反应数值的强弱和分布变化。

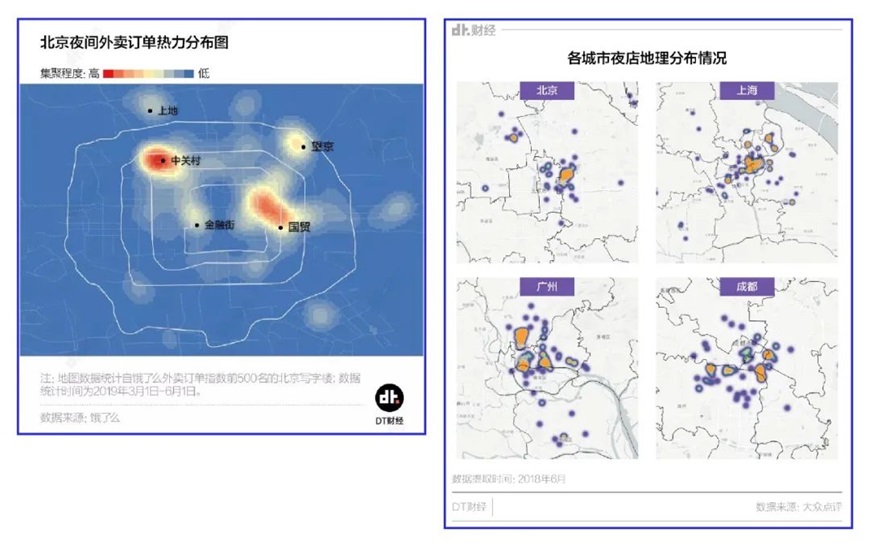

3.热力图
热力图主要通过颜色的深浅变化,来反应数据分布的情况。比如城市房价的分布情况、外卖订单的分布情况等等。
4.3D柱状图
3D柱状图是一种非常酷炫的地图展示形式,通过把数值作为柱子高度、颜色的赋值,来反应数据的变化。
5.连线图
连线图,数据维度上有点类似桑基图,数据之间是有联系的,一般在人口流动或航线数据时会用到这种形式。
6.肌理图
将卫星地图或区域建筑分布示意图应用在画布的背景中,从而增加了地图的视觉美观度和场景融入感。

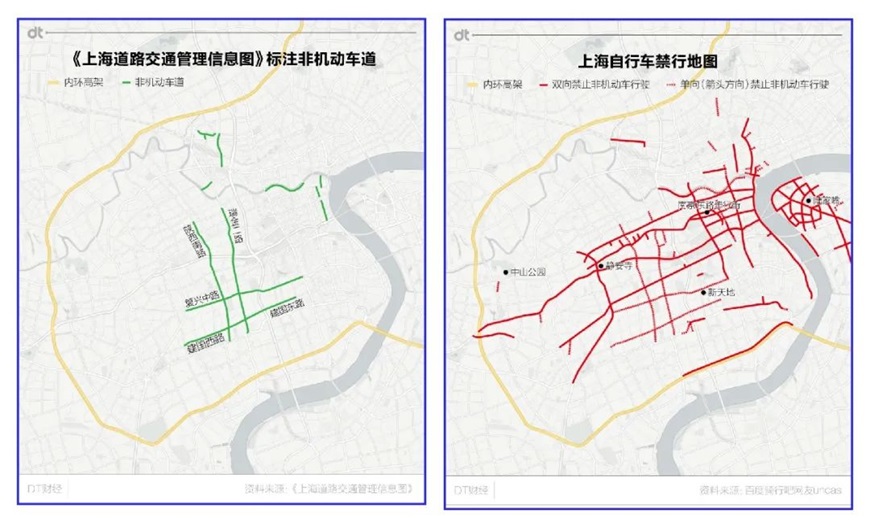

7.路径地图
通过GPS数据,或城市线路数据(如地铁线路、车道数据等等),来进行数据的展示,通常用来表示轨迹,线路,道路等。
1.使用标准的中国地图
在第一部分有讲到,表哥在这里再给大家强调一遍:在涉及中国地图时,千万要记得不能漏绘钓鱼岛、赤尾屿、南海诸岛等重要岛屿,不能错误表示台湾省、错绘藏南地区和阿克赛钦地区国界线等。
↑ 图片来源:自然资源部地图技术审查中心网站
2、放大局部细节
如果地图上想要标记详细的信息,但由于点分布密集,可通过区域放大的形式进行展示。

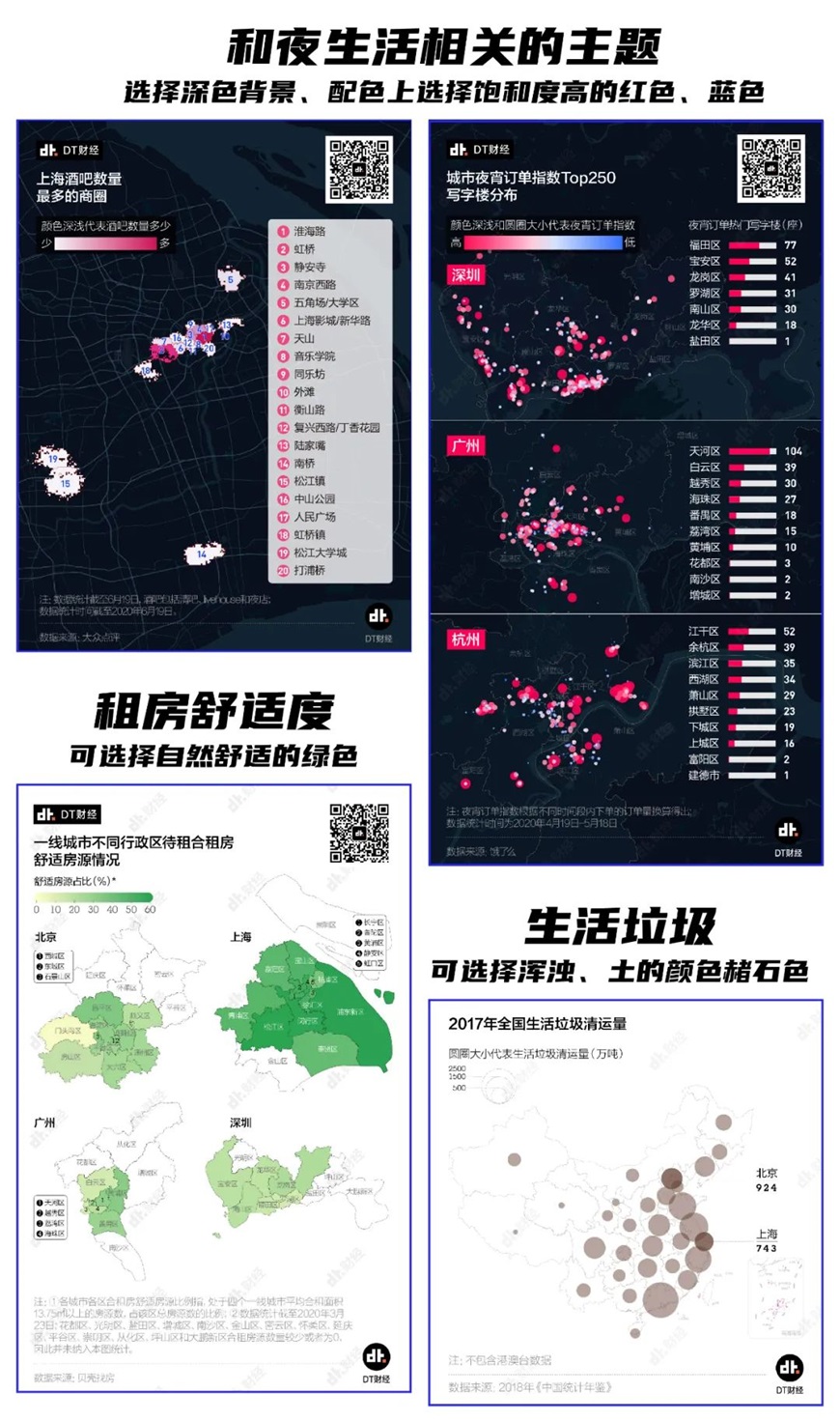

3、根据主题选择地图背景色
可根据主题选择地图的背景色和配色,比如在表现和夜生活相关的数据时,如果我们用白色的浅色地图就有点不贴合主题,而选用深色的背景可以让读者自然联系到夜生活的场景。
4、动态地图
如果数据中包含时间维度,比如年份、月份、天、小时,我们可以将地图制作成动态形式,让用户很直观的通过时间的推移,发现数据的动态变化。
以上就是这一期的地图可视化内容,我们讲到了如何获取标准的地图,还讲到了常用的地图可视形式和注意事项。基于以上表哥讲到的内容,相信你应该对制作地图可视化有了进一步的了解和信心。大家可以自己动手实操一下,表哥期待你们发来完成后的作品!
最后,还是表哥一直提到的方法论和理念:不要局限于工具、软件本身,任何的工具、软件都是为你的作品服务的!只要是能够提升效率,完成作品,我们就可以在多种工具、软件、网站中进行跨界的结合使用。

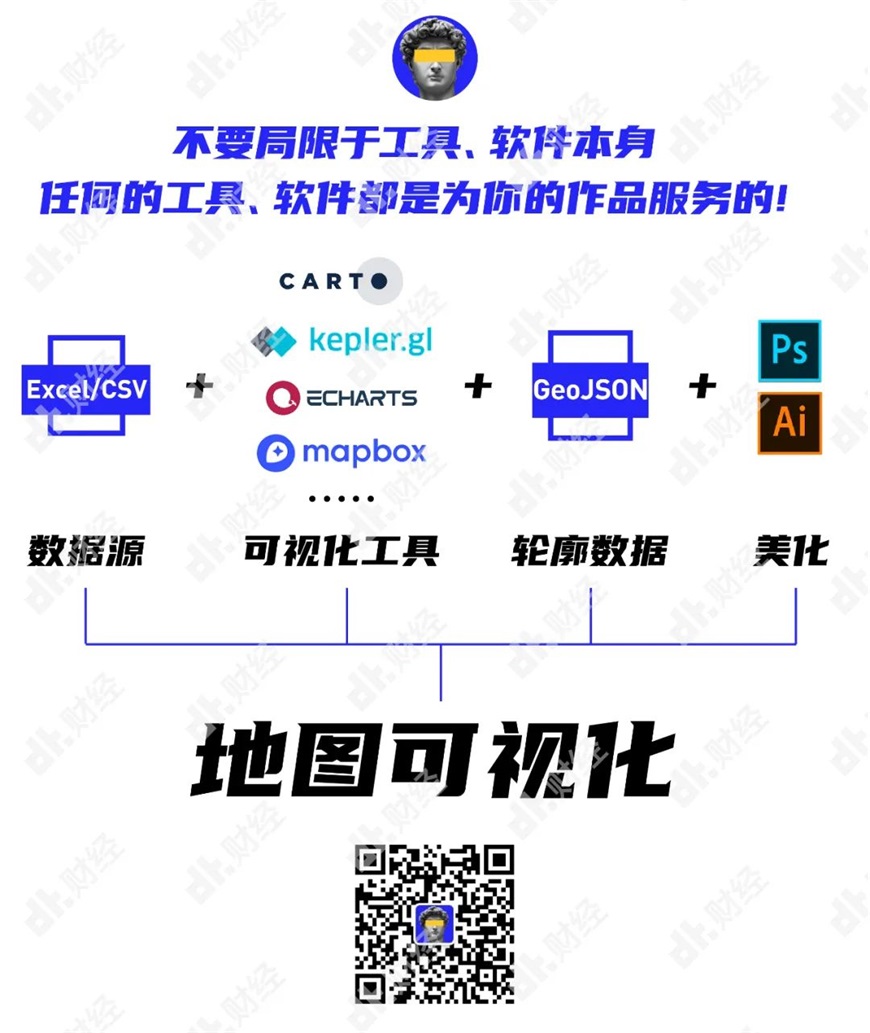

本期讲到的地图可视化和表哥一直反复强调的方法论总结起来,就是下面的这张图了!大家可以好好收藏一下。
