透视原理 NO.3！3 分钟领悟「成角透视」，我！变！强！了！

​​

上篇文章中，@肥子老师 讲了透视中的「平行透视」。

这次@肥子老师 再来详细说说透视原理中，每个设计师必须掌握的「成角透视」。

一、什么是成角透视

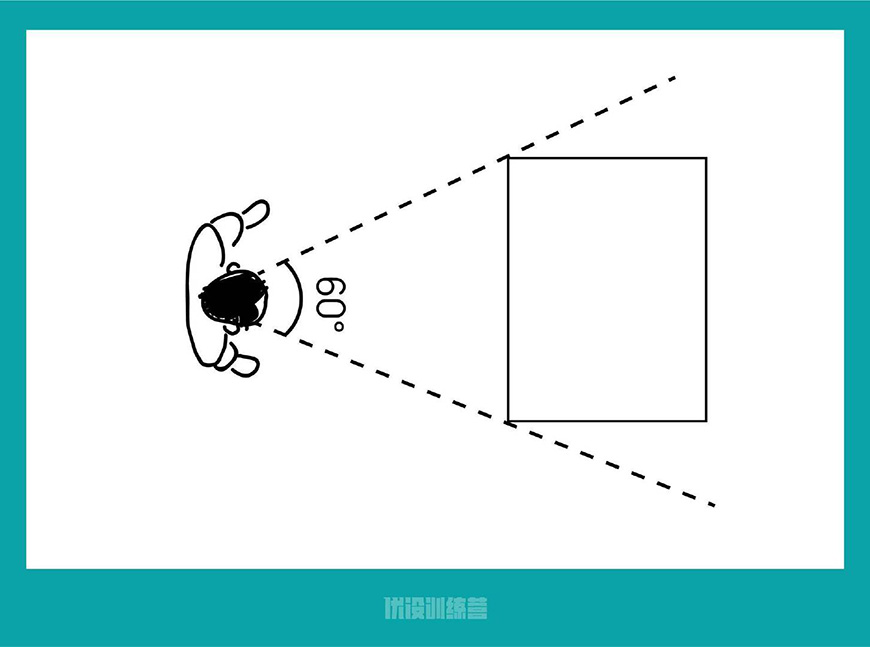

那么与平行透视相对应的，就是成角透视。

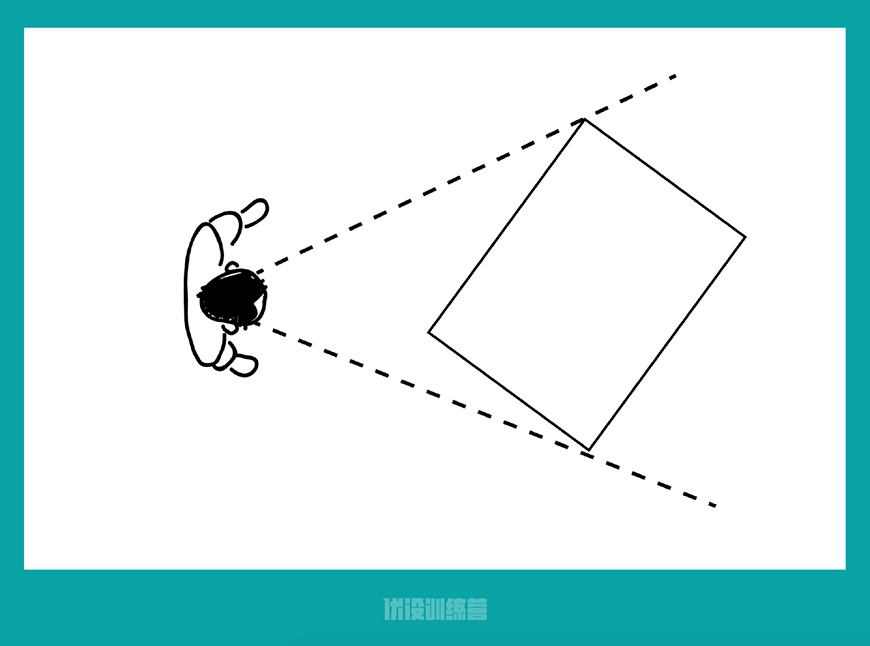

当我们观看时，不平行于物体某个面，而是可以看到物体的两个侧面，则是成角透视。

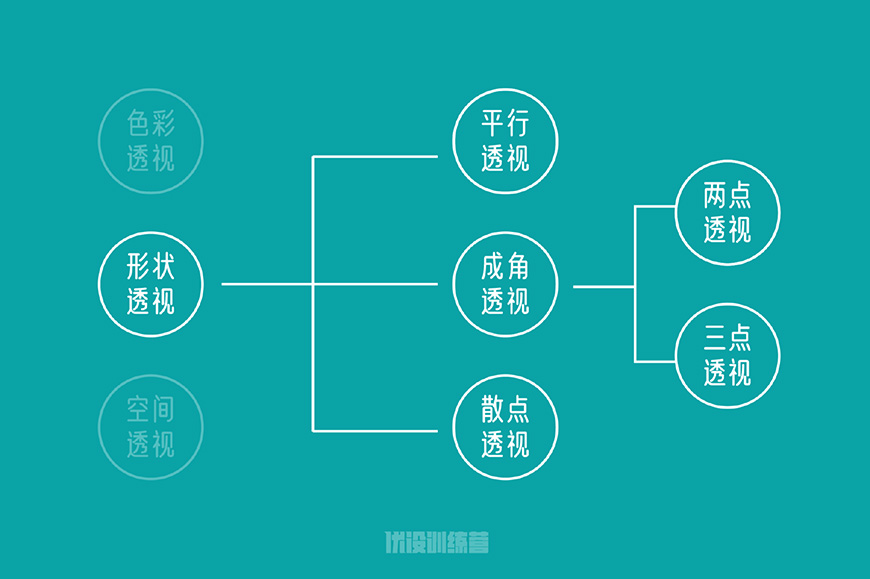

而成角透视又分为两点透视和三点透视。

由于近大远小的影响，成角透视中，两个侧面的纵深线延长分别相交于两个消失点，所以称为两点透视。

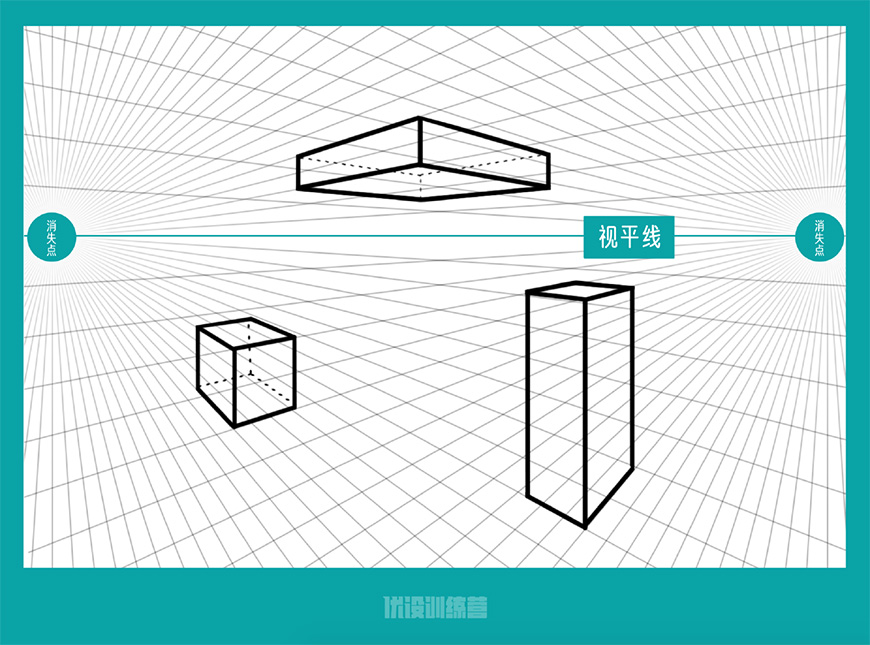

图中的矩形，两个侧面都分别做延长线，并相交于左右两个消失点（这里需要暂停 5 秒，仔细看图理解下。）

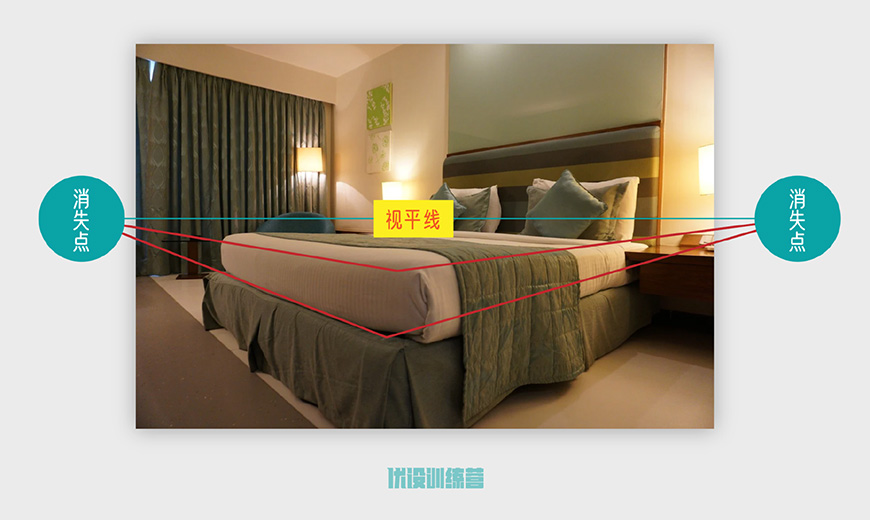

比如在选下图中，观看者不平行于床的任何一个面，以倾斜的角度进行拍摄。

同时拍摄到床的两个侧面，并且由于近大远小的变化，两个侧面分别相较于两个消失点。

而在两点透视的同时，加上非常仰视或俯视的视角，则会形成三点透视。

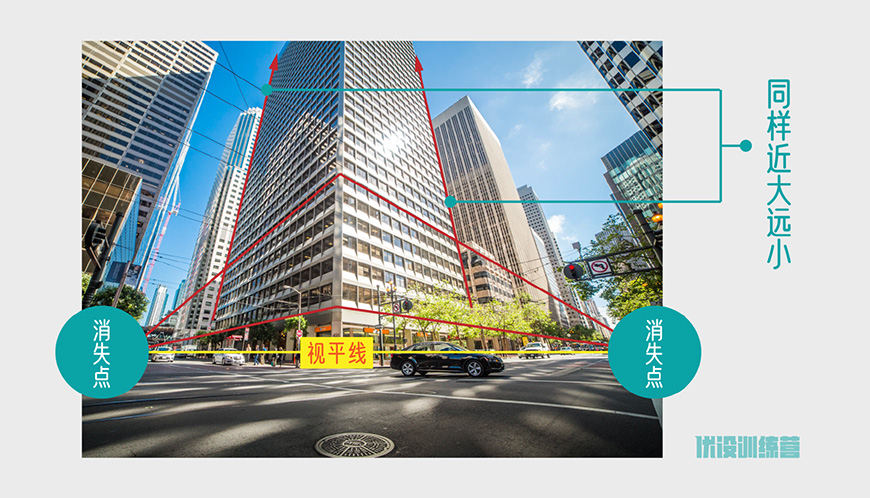

比如下图中，以非常仰视的角度拍摄高大的建筑物。建筑除了往两边产生近大远小的透视，整个从下往上，也有近大远小的透视变化。

二、成角透视的特点

成角透视可以反映物体的两个侧面，有较强的明暗对比效果，变化比较丰富，也容易表现出体积感，所以建筑制图大部分都使用成角透视。

三、制作成角透视的画面要注意什么

制作成角透视的画面时，注意两个消失点距离不能过近，否则物体透视变化过大，会产生扭曲形变的错觉。

如下图，同样的立方体，当消失点距离不一样时，所形成的效果也不一样。

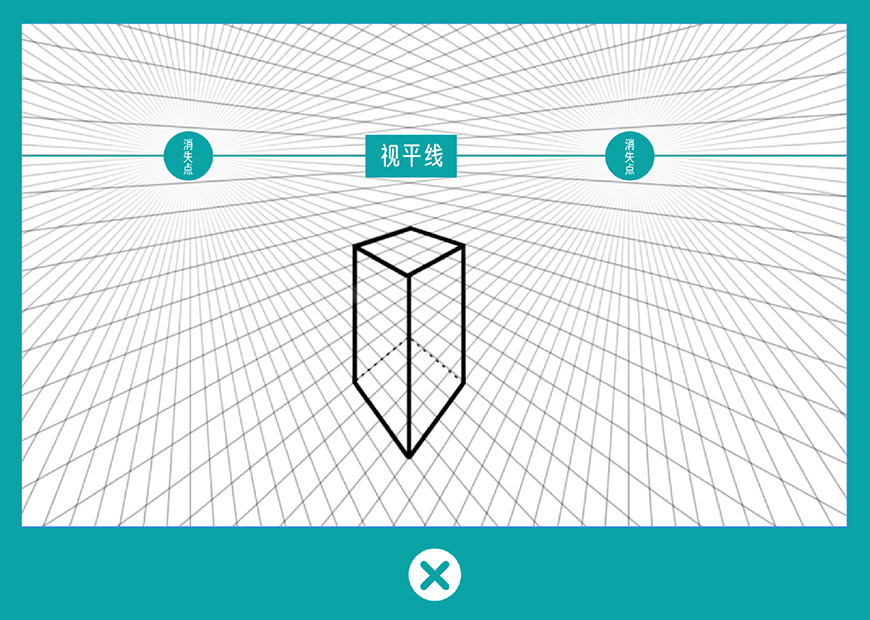

错误示范图：

正确示范图：

四、成角透视的小练习

与平行透视同理，我们可以做些透视绘图小练习，加深对透视的理解。

步骤如下：

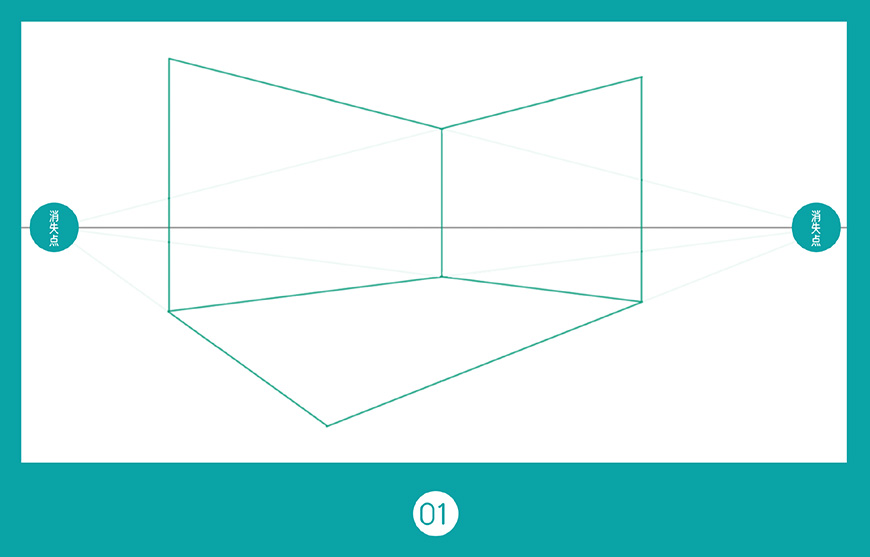

1.定好画面的消失点与视平线，连接消失点做出地面和墙面。

2.加些装饰物，比如桌子或者床。

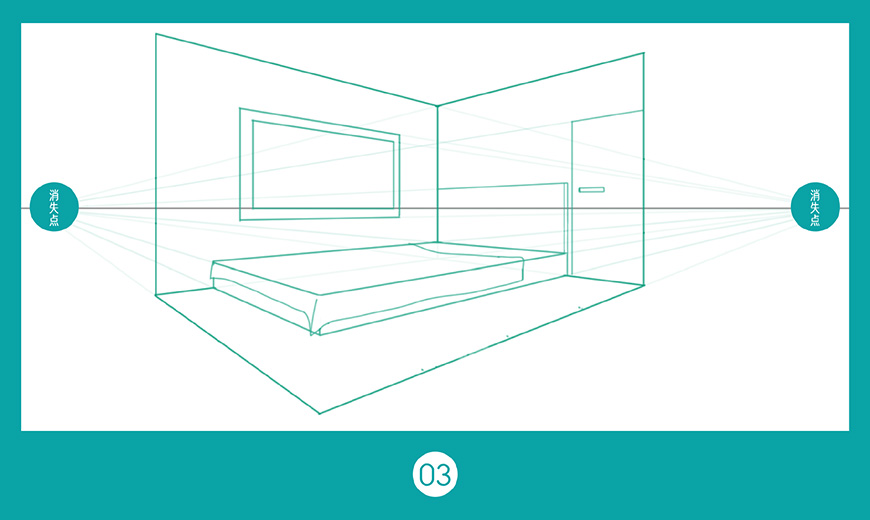

3.可以加些墙上的装饰，比如窗户、装饰画等等。

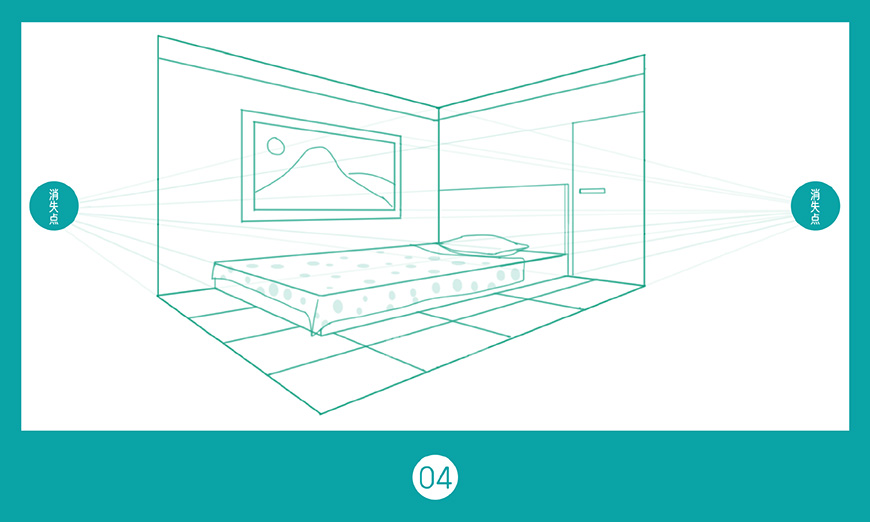

4.继续深化细节，加上花纹装饰等等。简单的透视场景图就画好了。

五、如何制作成角透视的合成作品

同理，使用相同的方法，搭建出作品的透视网格

如下图。

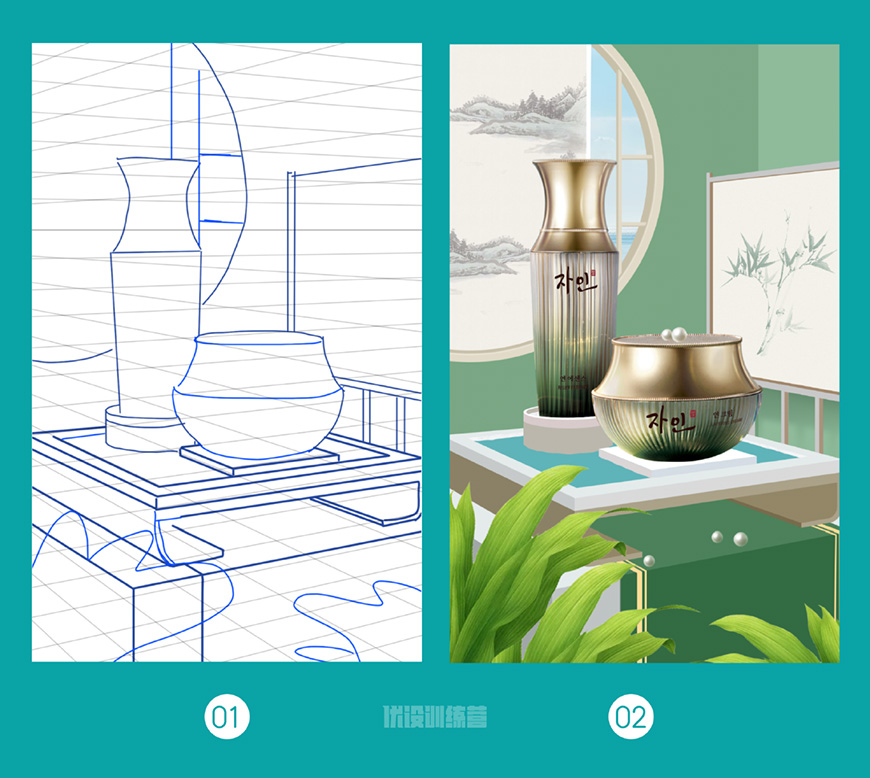

先画出作品的草稿，确定好消失点，做出透视网格。然后根据透视网格搭建好画面，并填充固有色。

接着进行材质贴图，并继续光影调色等步骤，一幅合成作品，就完成了。

上述讲的小练习，大家不要害怕难而不敢下笔。多多练习，加强大脑记忆和手部的肌肉记忆，有利于增强你对透视的敏感度。

文末总结下「成角透视」

两点透视：能够很好展示出产品的外形轮廓与造型特点，同时其视角会使人感到视野宽阔，视觉冲击力强。

三点透视：常见于对物体的俯视和仰视，常用于建筑设计表现里，适用于表现形体比较高打的产品。

透视原理是调整画面视觉效果的有效工具，只有掌握透视原理，才能轻松画出具有合理透视关系的产品效果图，作品不会变得“奇奇怪怪”，却又说不出哪里有问题。

在作品细节的调整上，涉及些很多基础设计原理，例如：光影塑造体积空间，基础排版技巧，透视网格的使用等，都需要我们深入学习掌握。

接下来想向大家介绍下新晋的一门「宝藏课程」：

「 优设设计师就业衔接班 」

45天！PS AI AE从入门到入行

从设计基础入手进行扫盲式教学，专为大学生、设计新人，转行人打造的设计入行指南。

课程有 3 个特点：

特点 1：针对性的审美专项练习

对于平时极少原创的朋友，我们专门准备了针对性的审美专项练习，教你去看去分析各种优秀的作品，并且从中有所收获，影响或改善你的创作能力。

特点 2：业余时间不足也能跟得上

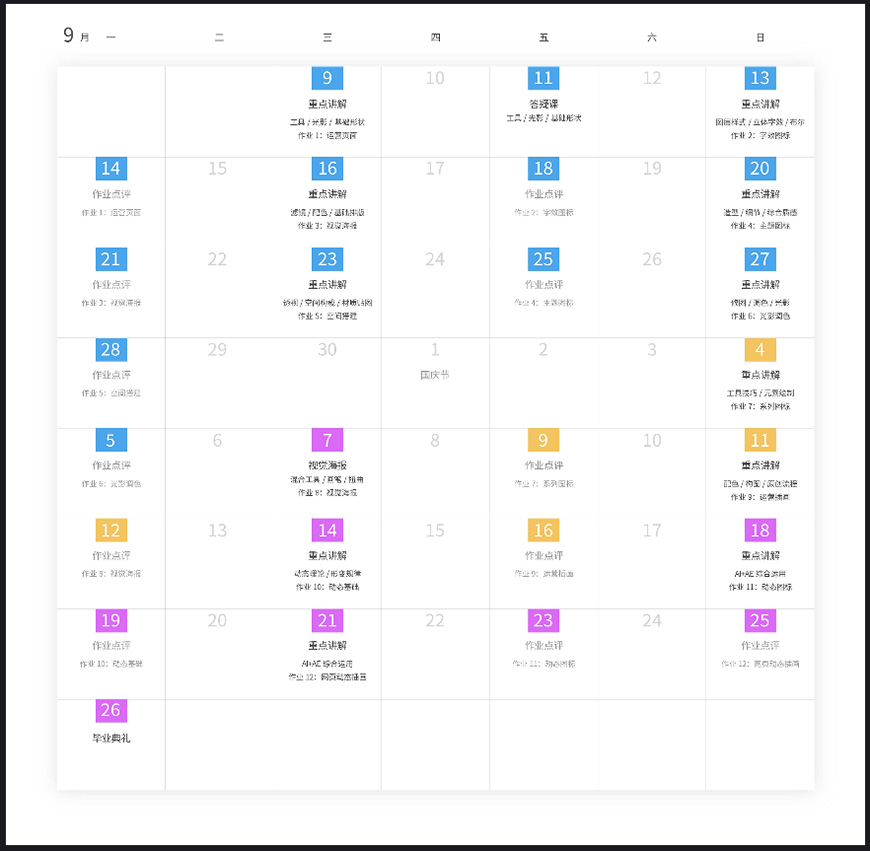

优化过的课程排期，每周 2 次重点讲解+ 2 次作业点评，还有 3 天可以用来创作作品和拓展练习，充分考虑上班族和学生党们，业余时间不足的问题。
