这logo怎么做？第47期-布尔运算新用法，层叠投影轻松画！

教程作者：君小阳（授权转载自公众号：这logo怎么了）

交作业：#优设每日作业#

文章编辑：@雪寄草

关于教程

各位狗子们晚上好，今天给大家讲解下面这个logo的做法。

该logo为网站搜集，版权归原作者所有，本文只探讨做法。

老规矩，观大思法~

教程步骤

我今天想要教给大家一个更为简便的方法。

第一步，首先画一个正方形描边，然后将其旋转45°，执行路径查找器（ctrl+shift+F9）中的联集，再将其水平压缩，就得到了一个菱形，看下动图操作。

第二步，将菱形的上下2个锚点倒切角，左右2个锚点导圆角，注意左右两端圆角的形态要确保外圆内尖，即内部只有一个锚点，方便后续调整，如下：

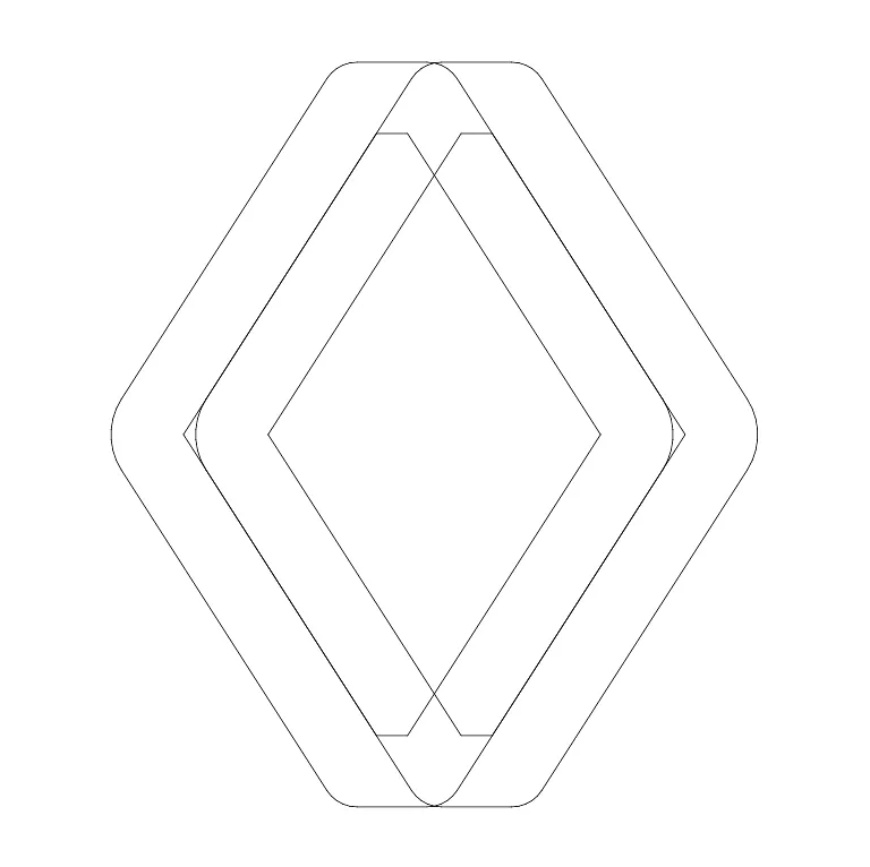

第三步，将做好的菱形路径执行轮廓化描边，然后复制1个并向右平移，平移距离正好是路径的宽度，看下轮廓图。

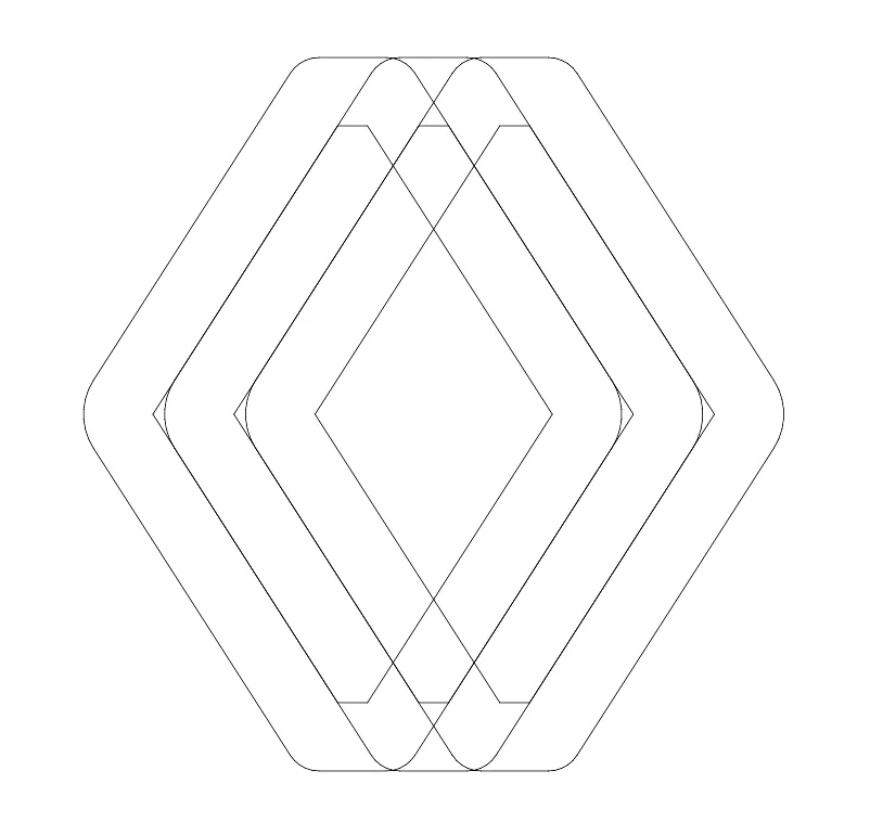

然后ctrl+D，再执行一次上述操作，就又得到了一个等距的菱形，如下：

将中间的这个菱形改成白色，并将这三个图形水平翻转，如下：

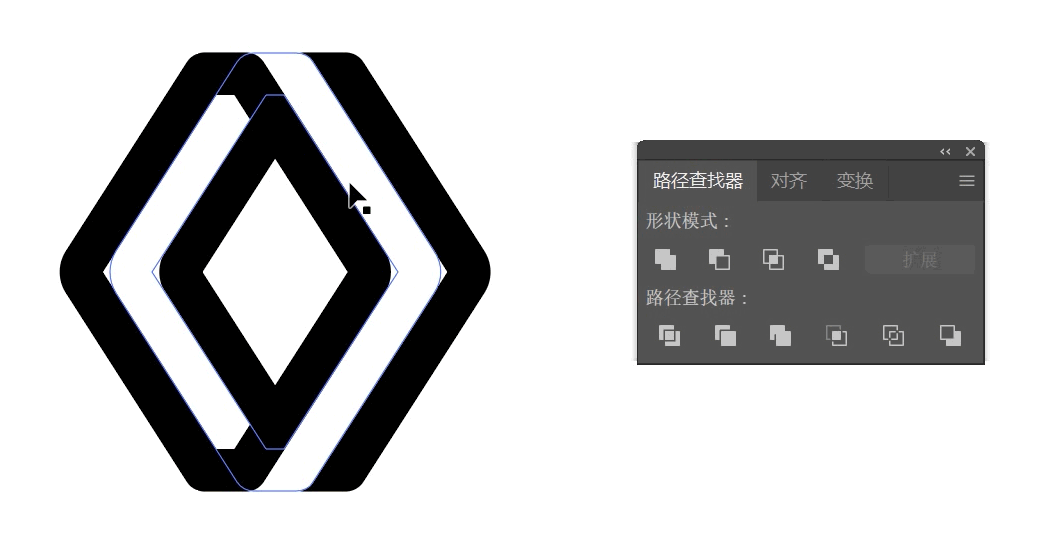

同时选中第二个和第三个菱形，执行路径查找器中的减去顶层，然后右侧再画个白色矩形，作为图形的缺口，调整合适大小后删掉，看下动图操作。

第四步，合并所有造型，将下图中标注的锚点分别导圆角，如下：

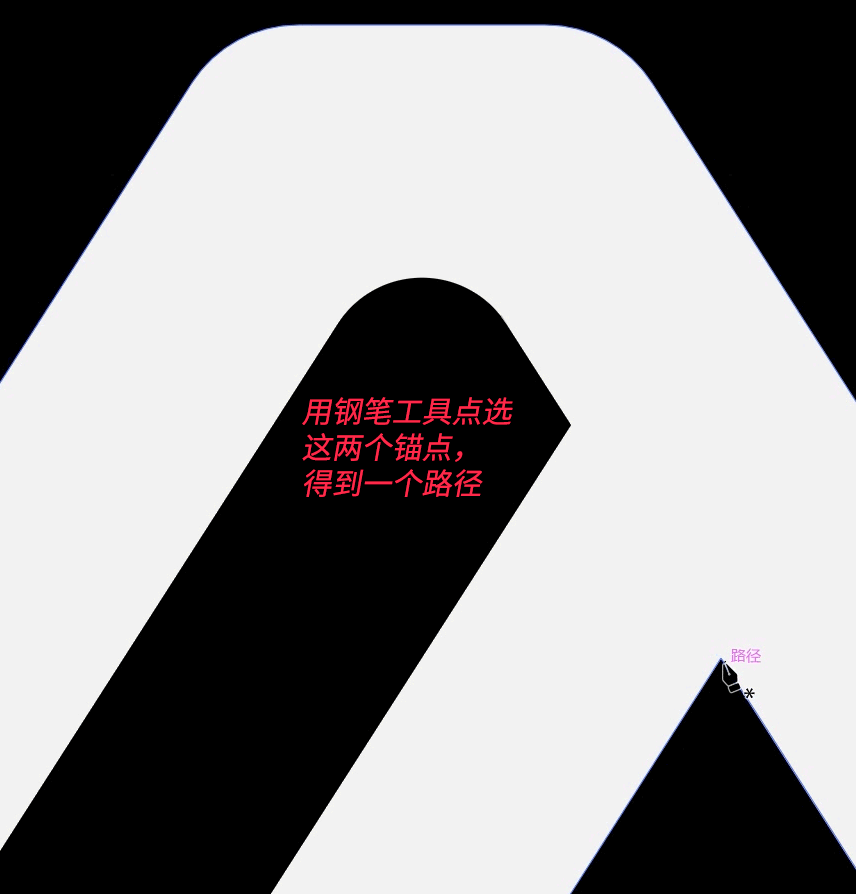

第五步，将其填充白色并置入黑色背景，我们来看下投影的做法。

下侧的投影也是同理，就不演示啦。

好啦，今天的小案例就讲到这里，我们下期见鸭~
