AI教程！几何图形的魅力组合

教程作者：野鹿志（授权转载）

公众号：野鹿志

交作业：#优设每日作业#

关于教程

这个图形说实话，我觉得人家就是直接手绘出来的，我自己用Ai尝试了一下，算是瞎猫碰上死耗子，瞎搞出来了。

这种图其实我们只要分析其中一个小部分的做法，然后再利用变换工具重复就可以弄出来。

这种是不是叫做分形艺术？我不知道哈，说错了别怪我。

今天文章的本来标题叫做一张分形图案的制作方法，老鹿友都知道，我不太会给文章取名字，感谢群管@老李助攻帮我进行标题优化。

教程步骤

• 步骤 1

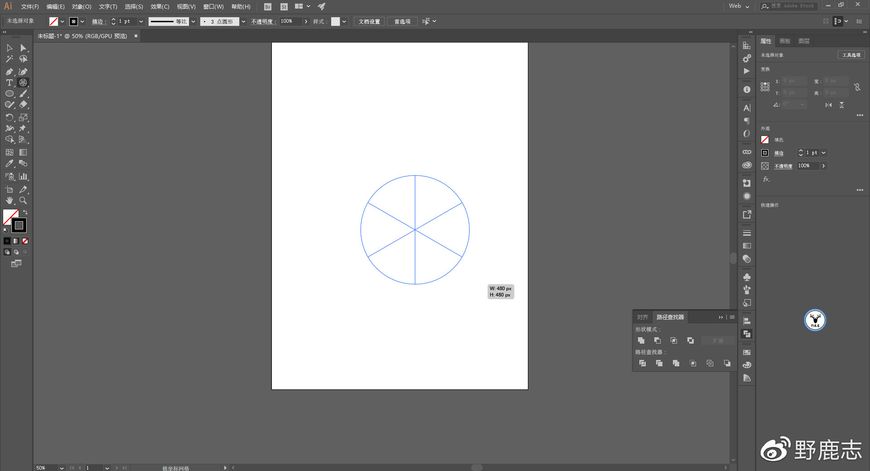

打开Ai，用极坐标网格工具，通过上下左右键调整圆环以及线段的数量，搞出如图所示的图案：

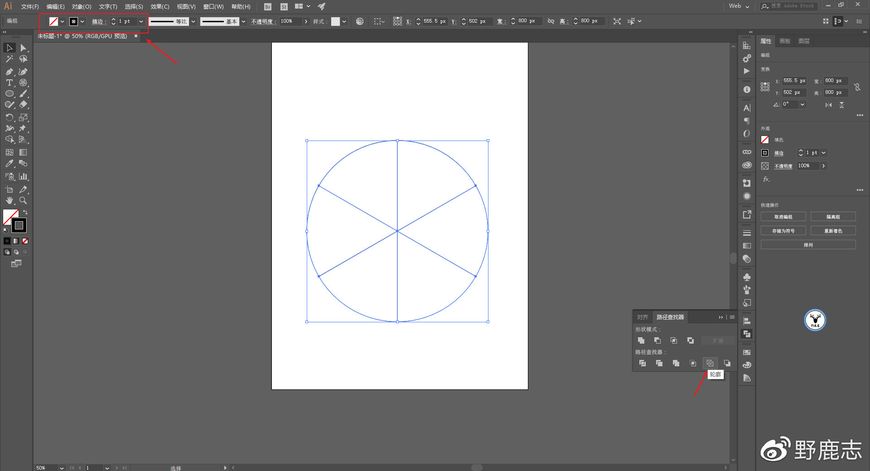

• 步骤 2

选中对象以后，执行路径查找器-轮廓以后，重新给上描边色：

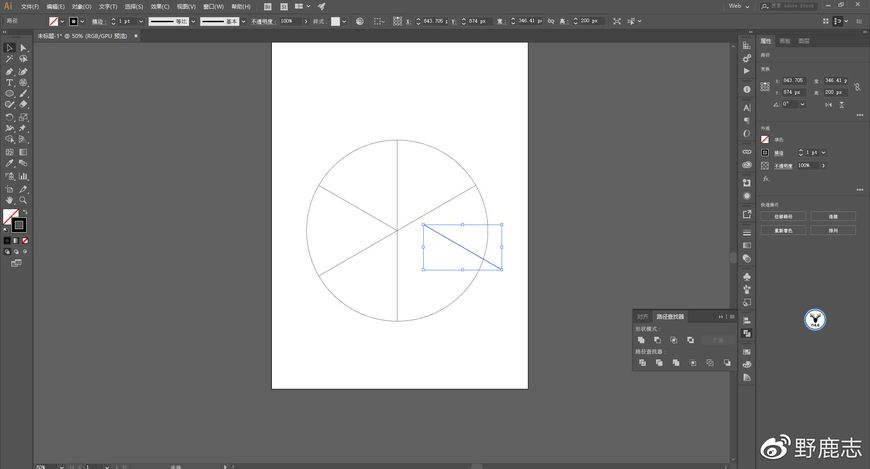

• 步骤 3

取消编组以后，所有线段就被分割开了：

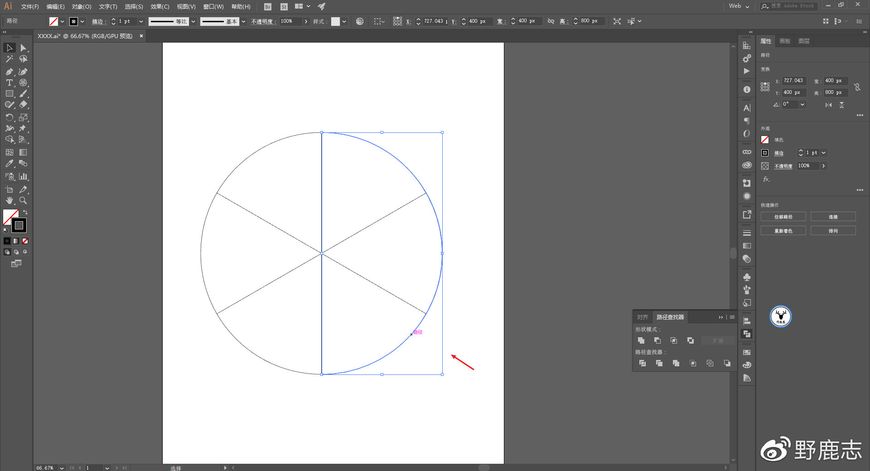

• 步骤 4

但是这里圆弧部分并没有按照六分之一被切割开，我们需要把它切割出来，只需要一个就行后面有用：

• 步骤 5

所以选中其中的两条线，稍微拉长一点以后，再次执行路径查找器-轮廓以后，重新给上描边色，取消编组，这样其中一个圆弧也就切割出来了：

• 步骤 6

删除多余的部分以后，用混合工具对两条线进行混合：

• 步骤 7

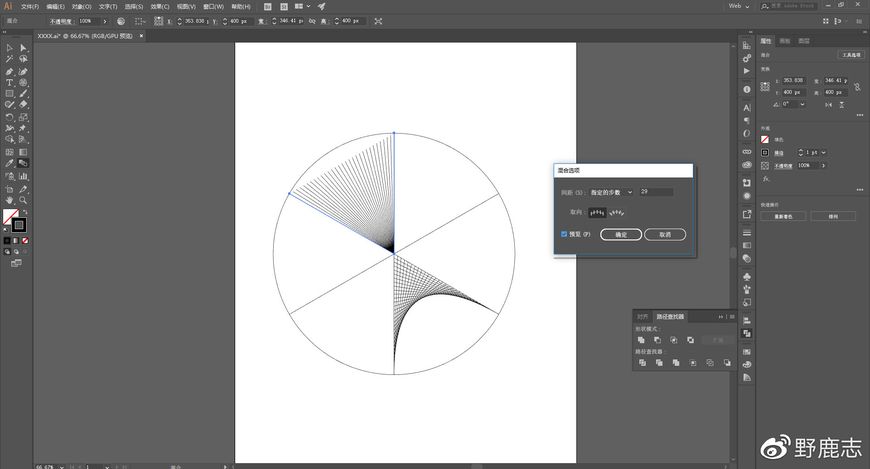

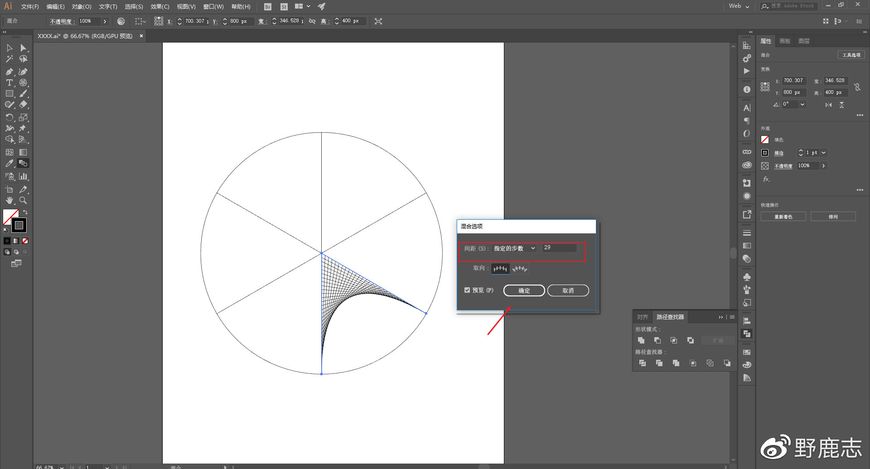

回车键调出混合选项，混合29步吧，就可以得到这样的效果：

• 步骤 8

可能你会认为正常情况下两条线段进行混合应该会得到这样的结果：

增加步数以后效果就是这个样子的：

为什么同样是两条线得到的结果却不一样呢，因为两条线做混合，软件自动进行头对头、尾对尾连接排序。

因此当我们画两条直线的时候，均以同样的起点开始画，那么混合出来的就是这样的：

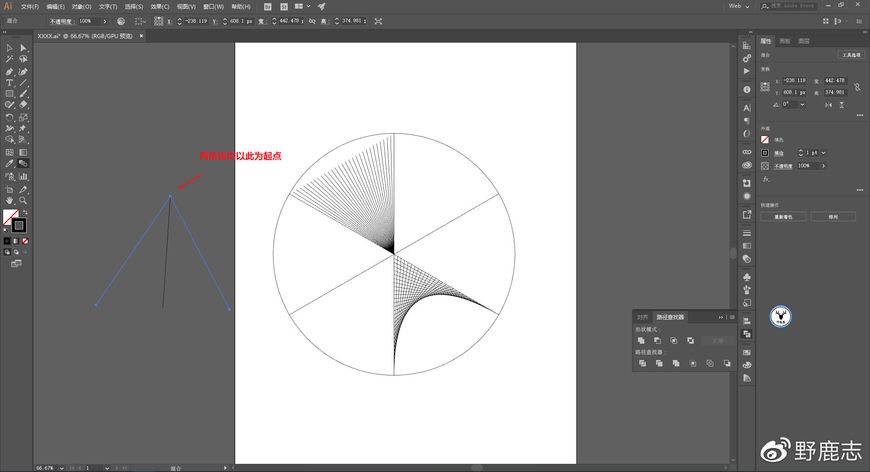

但当我们画直线的时候，是以如图所示的方法来画，混合以后就可以得到我们想要的效果，这里就是我瞎猫碰上死耗子瞎碰出来的效果了：

• 步骤 9

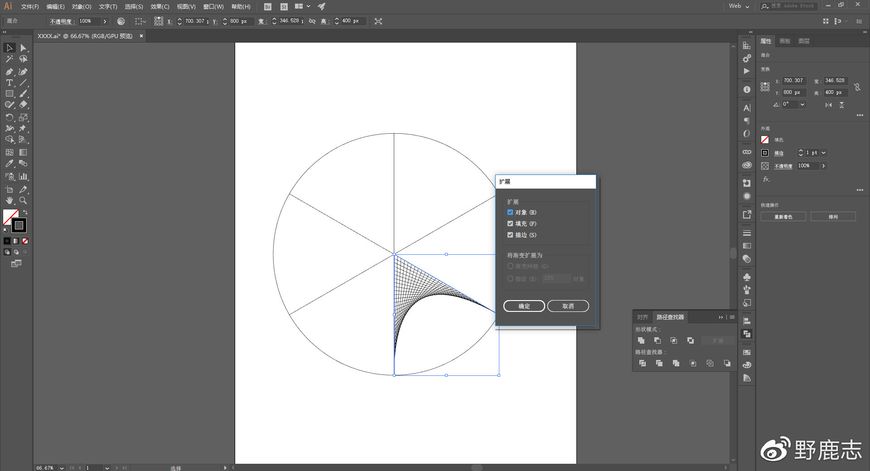

继续回到原效果上，将混合以后的对象扩展：

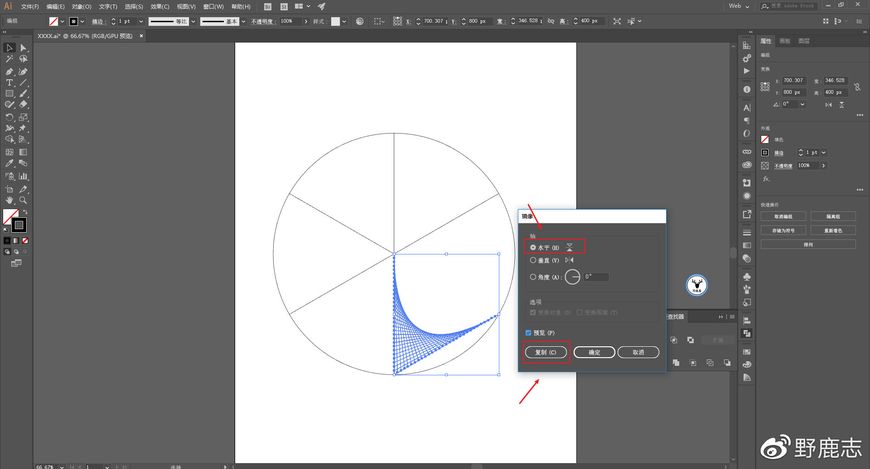

• 步骤 10

镜像工具水平对称一下，复制一份出来：

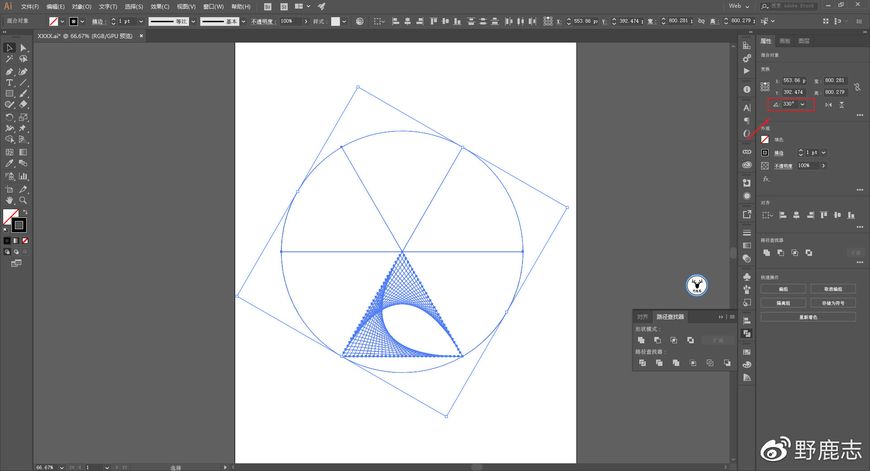

• 步骤 11

选中所有对象，旋转30度：

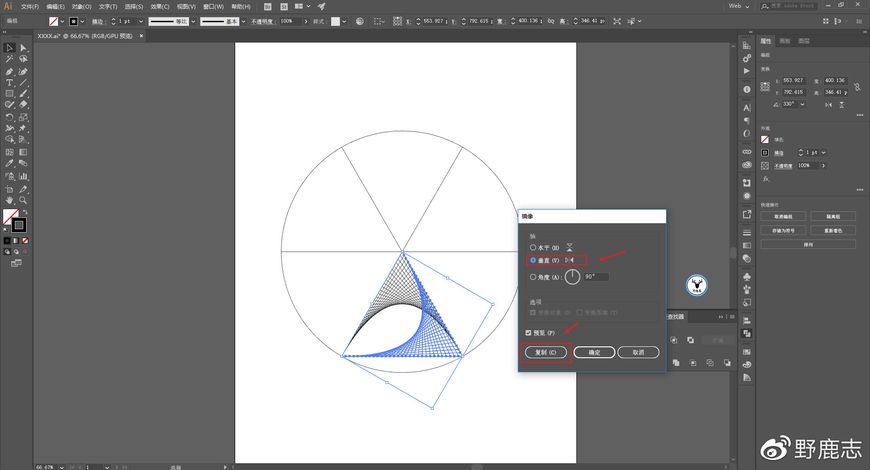

• 步骤 12

镜像工具垂直对称一下，复制一份出来：

• 步骤 13

画两个小的圆圈放在如图所示的位置，为了方便观察可以先换一个颜色：

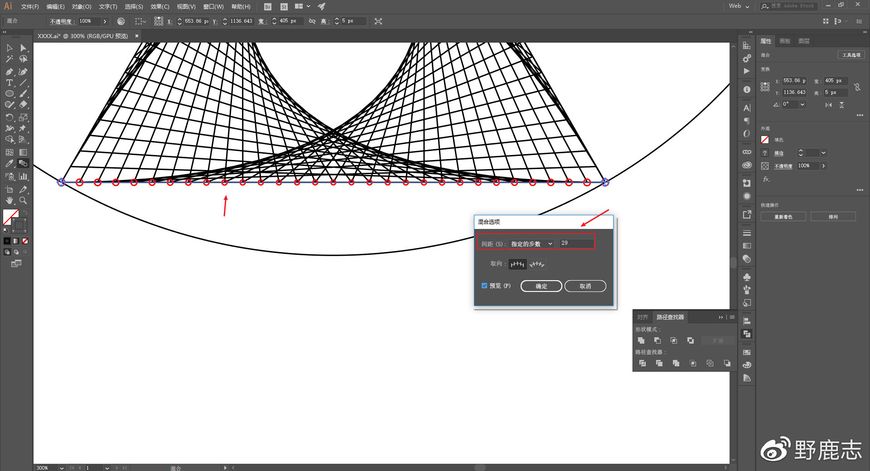

• 步骤 14

混合两个圆圈，混合的步数同样是29步，这样圆环和线段就是一一对应的：

• 步骤 15

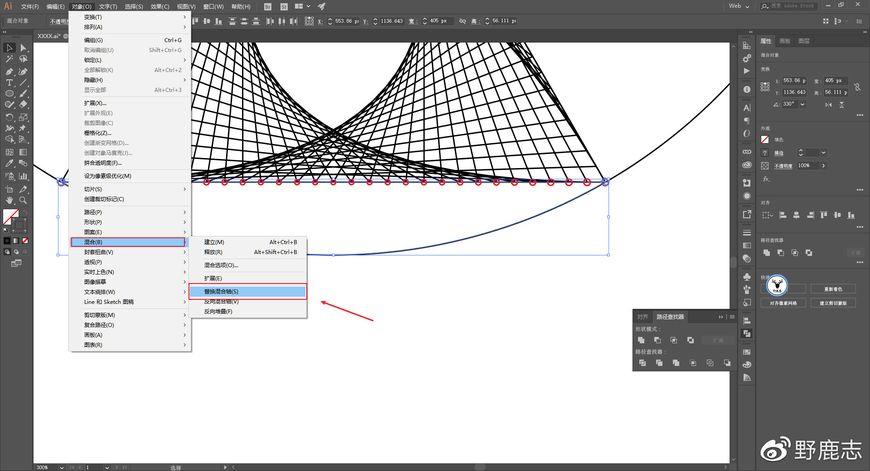

我们刚才不是把圆弧也切割出来了的么，选中圆弧和混合的对象执行对象-混合-替换混合轴：

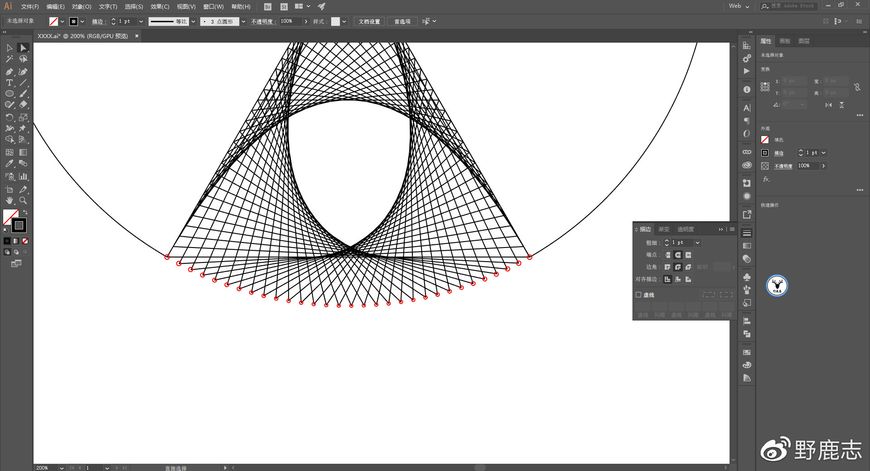

• 步骤 16

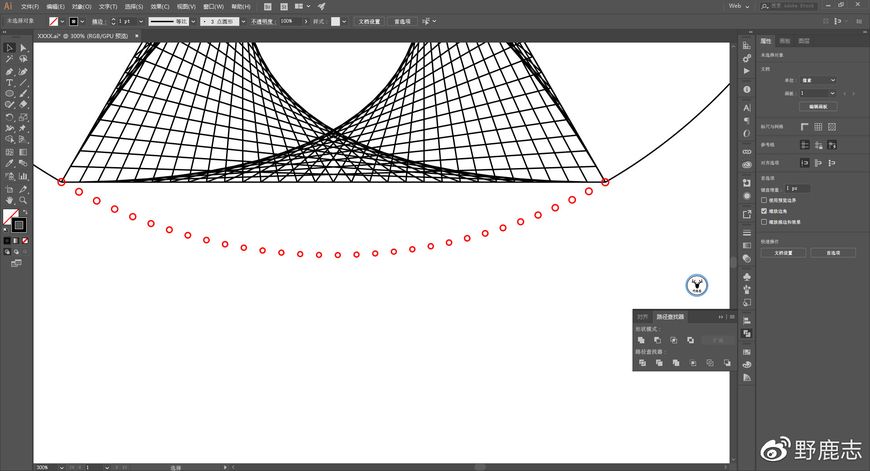

圆环就会分布在圆弧上了：

• 步骤 17

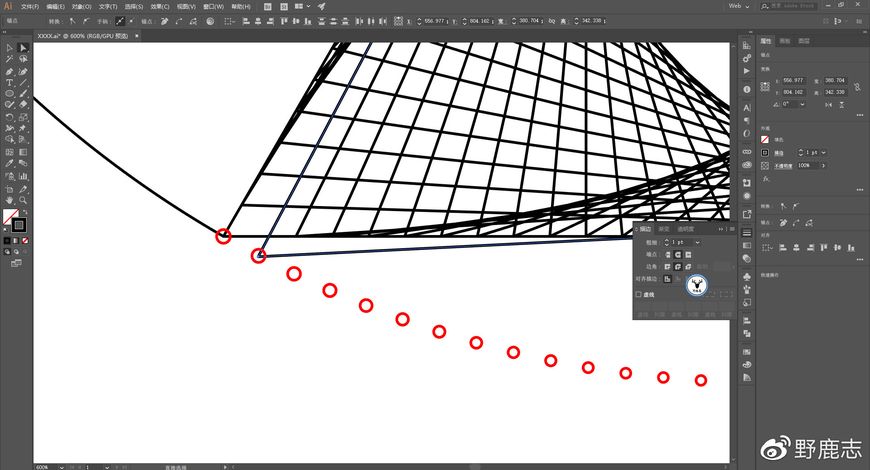

将上面混合的对象取消编组以后，让两个相交的线段以圆环的位置作为参考进行调整：

• 步骤 18

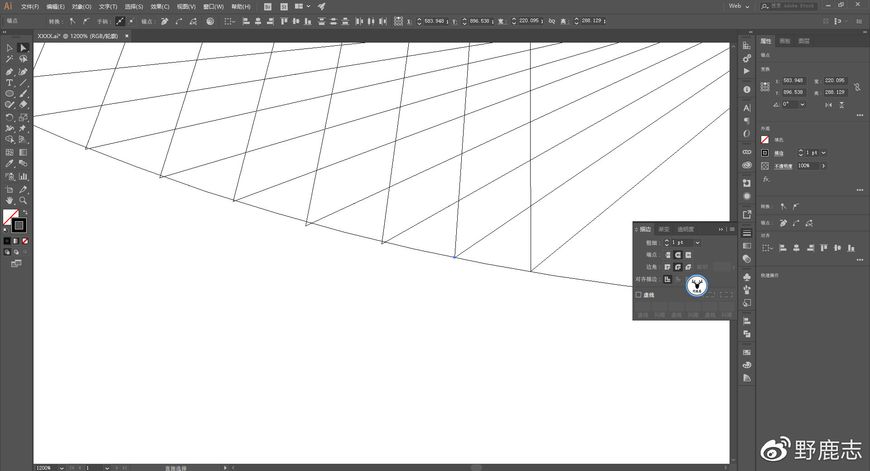

有时候你可能需要康秋Y进入线框模式进行微调，让尖角刚好与圆弧相交：

• 步骤 19

这里没有什么好说的，耐心一点吧，弄完以后大概是这样：

• 步骤 20

再次选中混合的圆圈，把混合释放：

• 步骤 21

选中圆弧重新给上描边色删除圆圈：

• 步骤 22

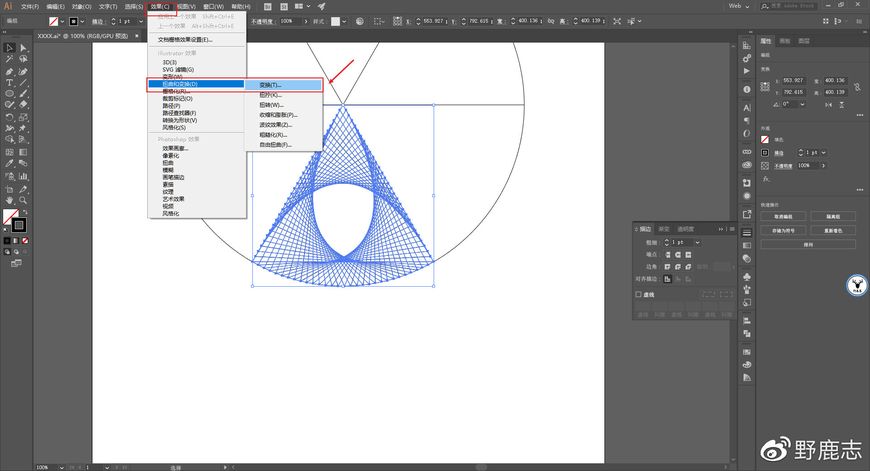

这样一个部分就做好了，胜利就在前方了，将这个对象全部选中编组，然后执行效果-扭曲和变换-变换：

• 步骤 23

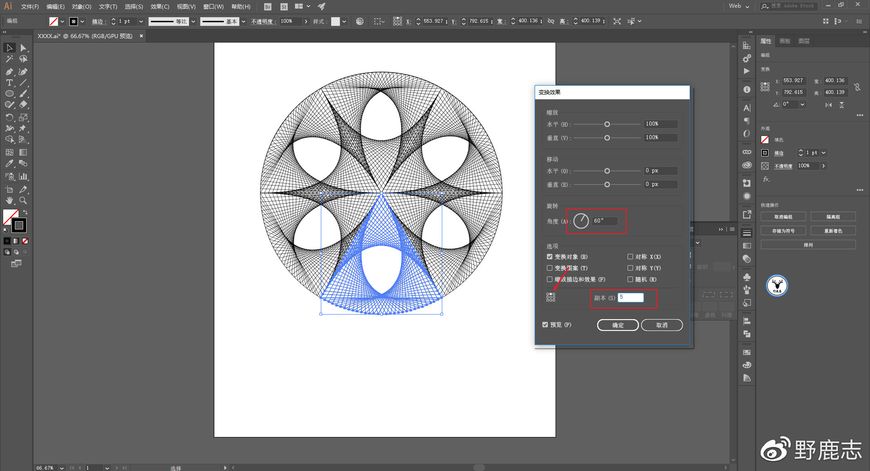

旋转60度，副本5份，注意中心点的位置，铛铛铛，效果出来啦：

最后老三样看看效果吧：

结语

这个只是今天这个图案的制作方法，不同的图案方法肯定是有差异的，但总的来说，我还是觉得人家是直接手绘出来的。
