前言

进程条是UI设计中的常见元素,通常我们在引导用户进行操作步骤指导时会用上,而打造一个精致的进程条对于增强用户体验方面发挥不可小视的作用。

今天我们要学习用AI来打造进程条,接下来我们主要学会掌握AI里对于高光和阴影的制作技巧。



制作背景

STEP 01

是谁说过,越简单越困难。这句话其实一点不矛盾。这个进程条看似非常简单,却需要我们在比例上严格把控,才会让它看上去尽显精致。这就需要我们运用好网格线。

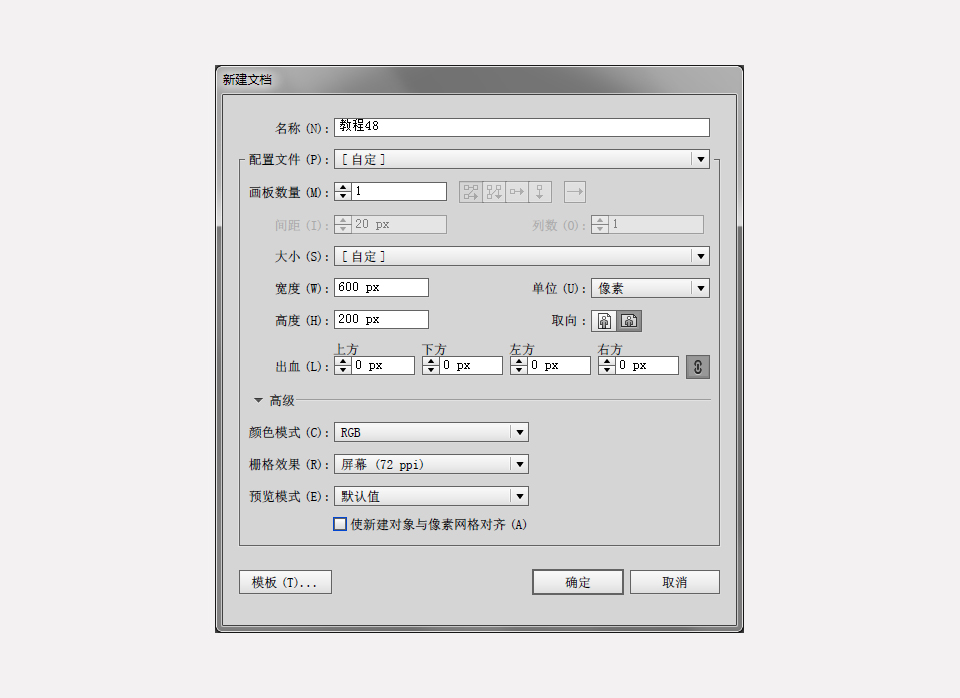

打开AI新建一个宽600px高200px的文档,去掉“使新建对象与像素网格对齐”的选项,去掉这个选项就会让你在绘图的时候落笔更自由。其他参数请参见下图。

AI教程!手把手教你打造精致的进程条

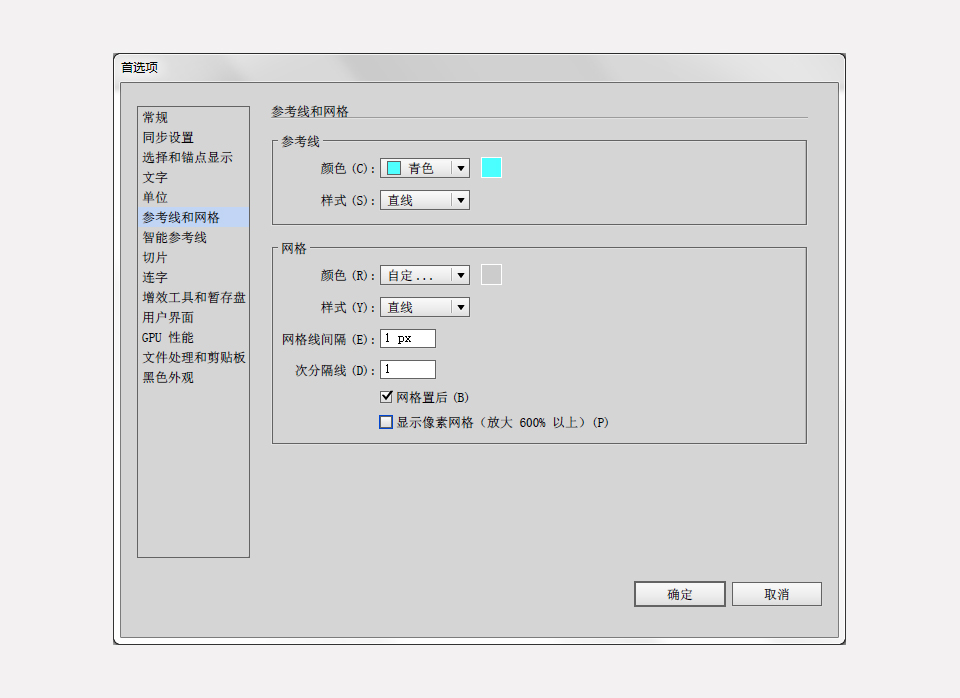

新建成功后,进入到【编辑>首选项>参考线和网格】,将网格线间隔设置为1px,次分割线设置为1。这里参数设置的意思就是让1个像素作为一个网格,这样组成网格线。

AI教程!手把手教你打造精致的进程条

在绘图之前设置好网格有助于绘图中对于精确比例的把握,就像你有把精准的尺。这时,如果你还没有设置“显示网格”和“对齐网格”,那要尽快去视图中勾选这两项。

STEP 02

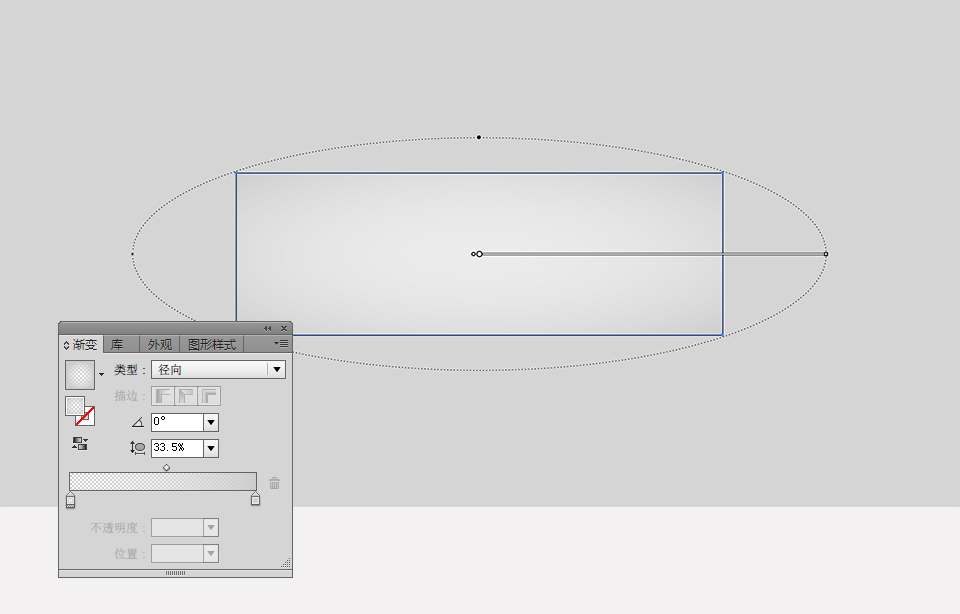

利用矩形工具,绘制一个和画板同等大小的矩形,填充浅灰色。然后再打开外观面板,在原有填色的基础上新增一个填色。新填色设置为渐变填充。渐变为径向渐变,渐变色的设置可以参考我的设置。

AI教程!手把手教你打造精致的进程条

接下来要为背景增添一点颗粒感。保持背景矩形仍被选中,增加第三个填色,这次填色为黑色,然后把黑色填色层的透明度降为4%,混合模式设置为正片叠底。

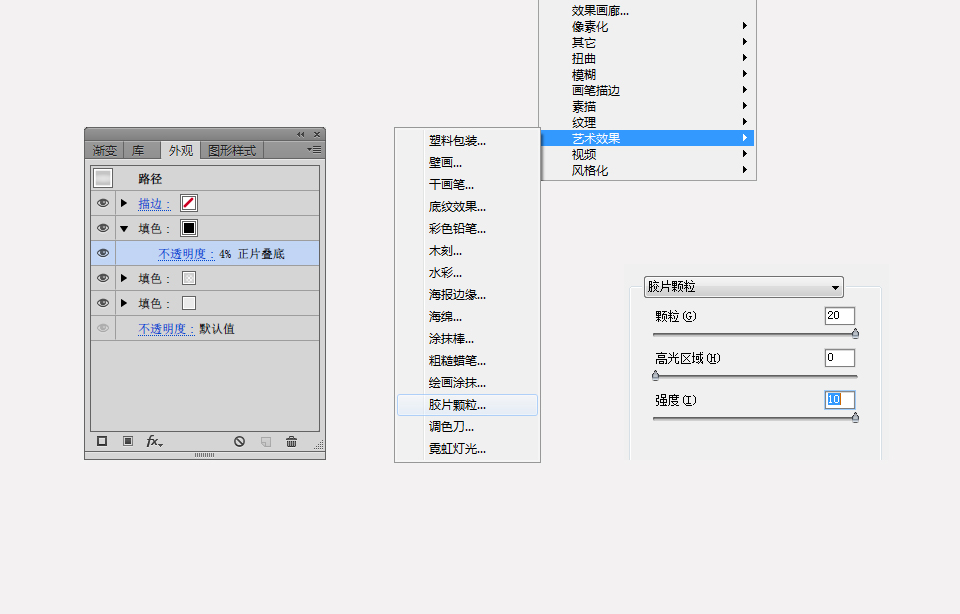

然后进入【效果>艺术效果>胶片颗粒】,在设置面板中设置如下参数。颗粒效果带给整体感觉以典雅精致的感觉。下次你的项目里可以试试制作这样的背景。

AI教程!手把手教你打造精致的进程条



绘制外形

STEP 03

首先,你可以将上一部分制作的背景锁定(ctrl+2),这样就不会在你接下来操作中影响到背景。

分别利用矩形工具和椭圆工具画上一条矩形和五个正圆。然后关闭“对齐网格”,进入【编辑>首选项>常规】,把键盘增量的参数设置为1px。

AI教程!手把手教你打造精致的进程条

STEP 04

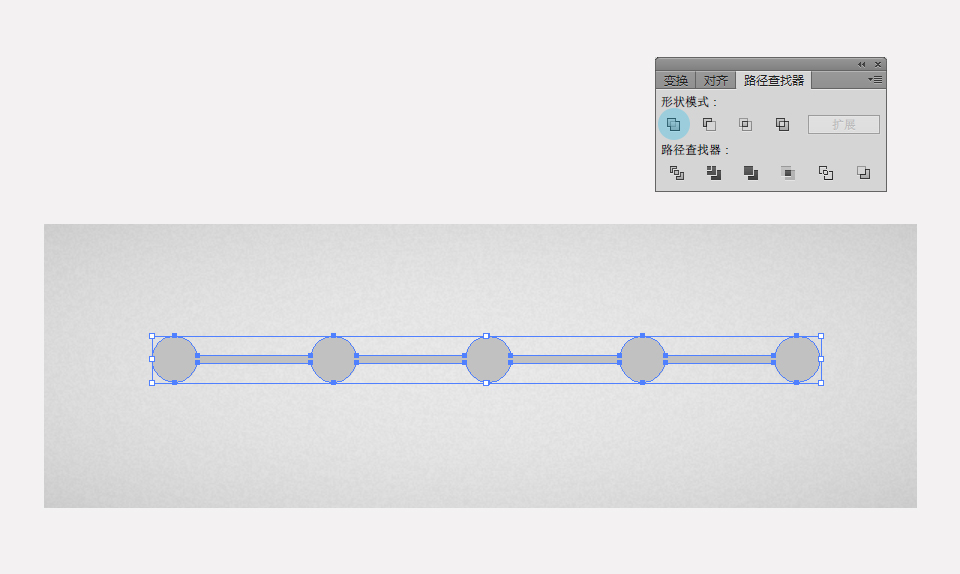

选中上一步所绘制的对象,打开路径查找器,点选形状模式中的联集模式。

AI教程!手把手教你打造精致的进程条



高光和阴影

笔者一直觉得AI里打造阴影并不如PS中来得容易,除了应用投影效果,还需要其他的修饰,表达立体感。

STEP 05

首先让我们为目前所绘制的对象增加一个凹陷的层次感。先将现有对象复制两层放在顶部。然后选中最上一层,利用键盘方向键,往下移动1像素(还记得我们设置键盘增量为1px,道理就在此)。

选中最顶部的复制对象和在它下方的复制对象,然后进入到路径查找器中,点选减去顶层图标。

AI教程!手把手教你打造精致的进程条

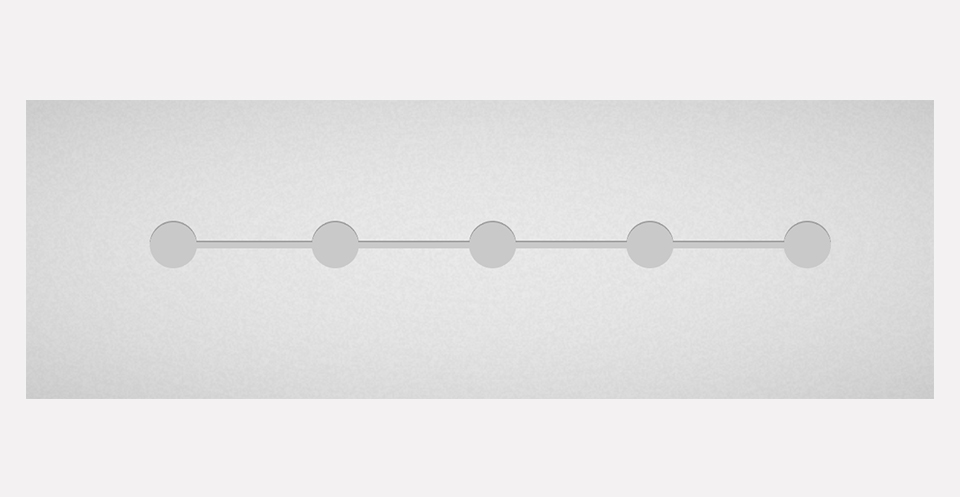

将这个减去顶层后的对象设置为黑色,透明度20%,混合模式为正片叠底。

AI教程!手把手教你打造精致的进程条

STEP 06

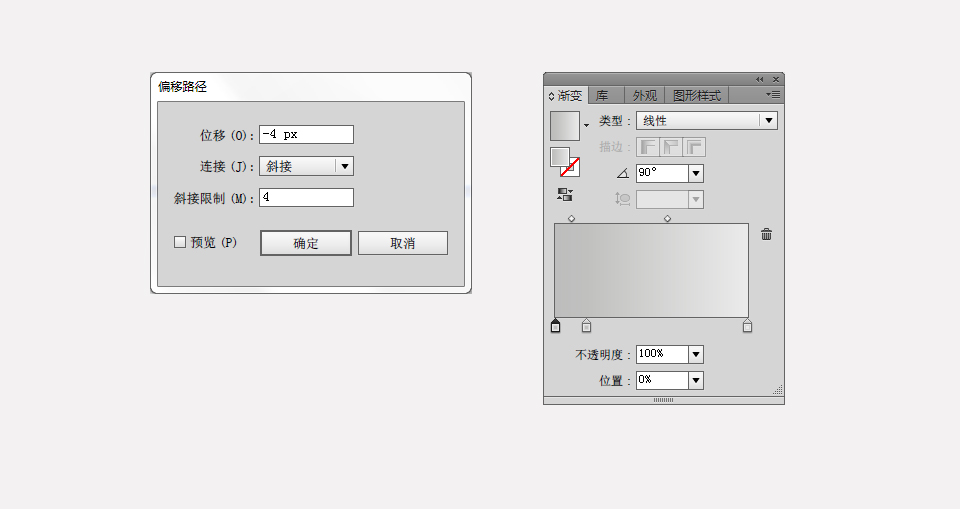

选中STEP04绘制的对象,然后进入【对象>路径>偏移路径】,在偏移路径中设置位移为-4px。将这个偏移后的对象填充改为渐变填充,渐变设置如下图所示。

你不一定要完全参考我的设置,但你需要记住一点,就是这时是为了给这个对象增添明暗过渡,严格来说我们的全局光是从上打到下,因此,在靠近光源的地方就较为明亮,反之则较为暗淡。有了高光和阴影,画面就会呈现立体感。

AI教程!手把手教你打造精致的进程条

STEP 07

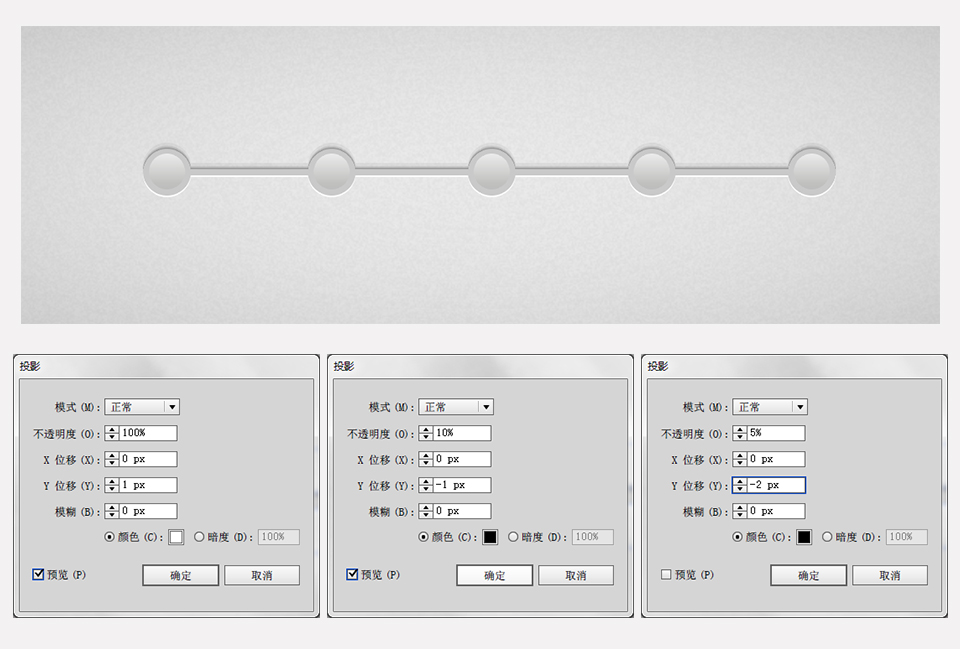

重新选中STEP04绘制的对象,进入【效果>风格化>投影】,分三次为它加上三个投影效果。同样是为了营造这个对象外围的高光和阴影。

AI教程!手把手教你打造精致的进程条

选中STEP06中绘制的对象,拷贝两次。运用STEP05的方式,将最顶部的拷贝层往下移动1个像素。再选中位于它下一层的拷贝层。运用路径查找器,点选减去顶层的图标。然后把减去顶层后对象设置为白色。

AI教程!手把手教你打造精致的进程条

STEP 08

重新选中STEP06中绘制的对象,拷贝两次,将最顶部的拷贝层往上移动1个像素。再选中位于它下一层的拷贝层。运用路径查找器,点选减去顶层的图标。然后把减去顶层后对象设置为黑色,透明度降低为20%。

AI教程!手把手教你打造精致的进程条

STEP 09

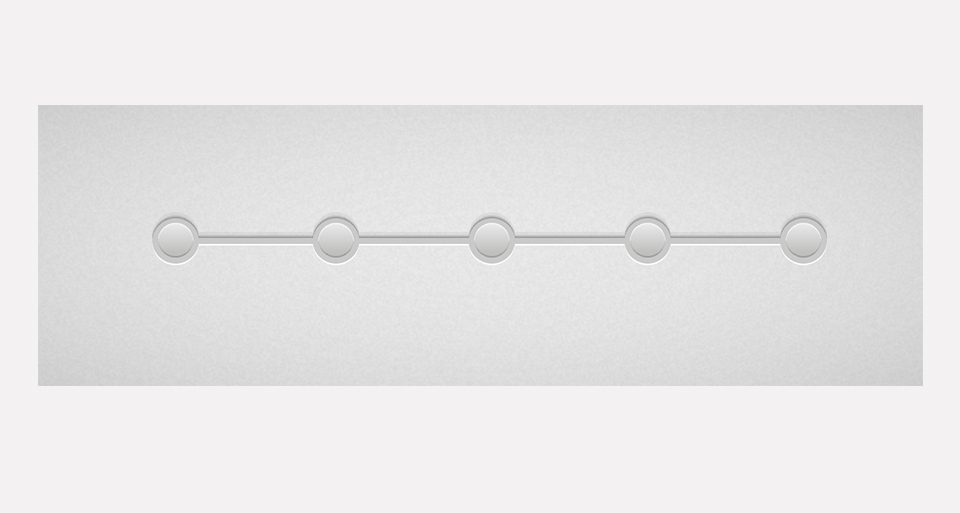

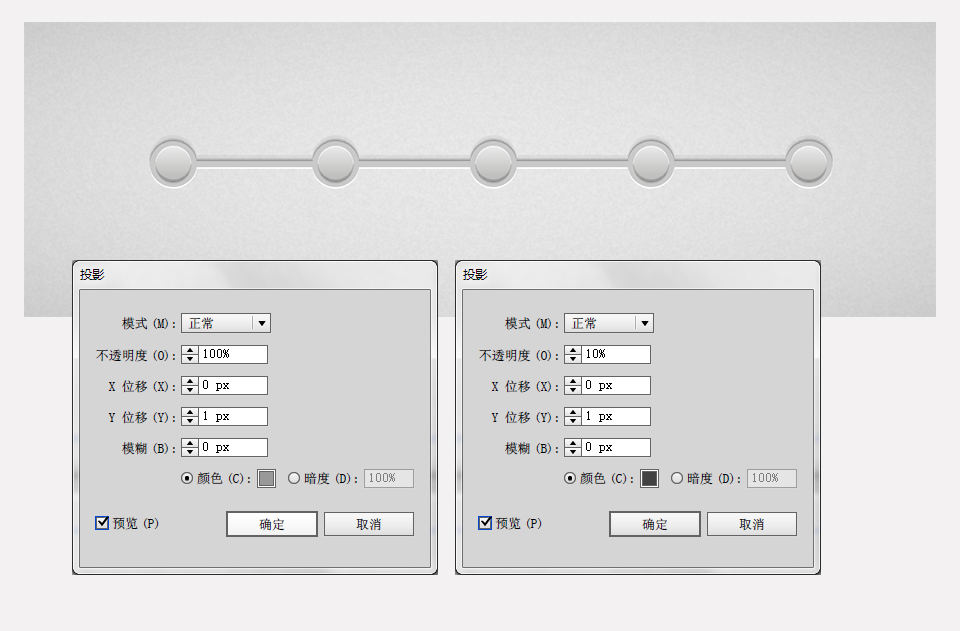

再次选中STEP06中绘制的对象,进入【效果>风格化>投影】,分别应用上以下两个投影效果。

AI教程!手把手教你打造精致的进程条

这里运用多次投影的目的是为了增加阴影中的层次感。



文字和其他元素

STEP 10

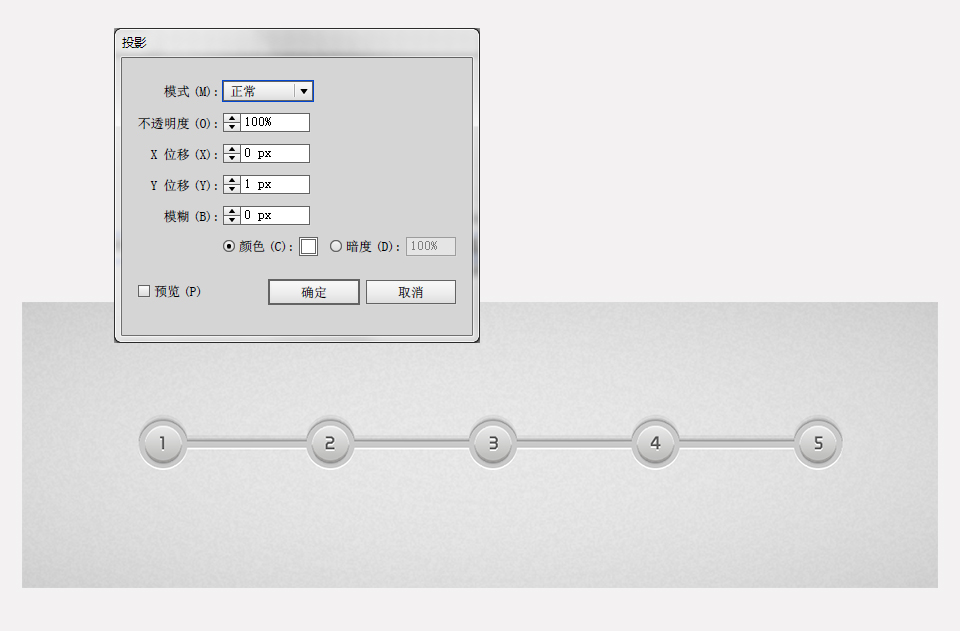

你可以为每个圆形按钮配上数字,或者一些相应的文字。再为此运用投影效果,保持整体的元素风格协调。

AI教程!手把手教你打造精致的进程条

STEP 11

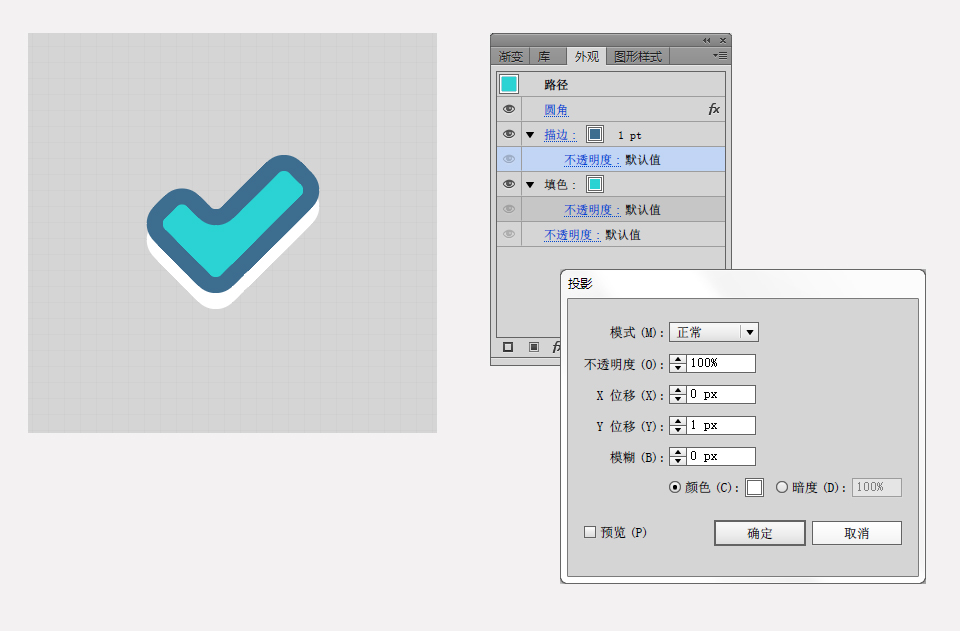

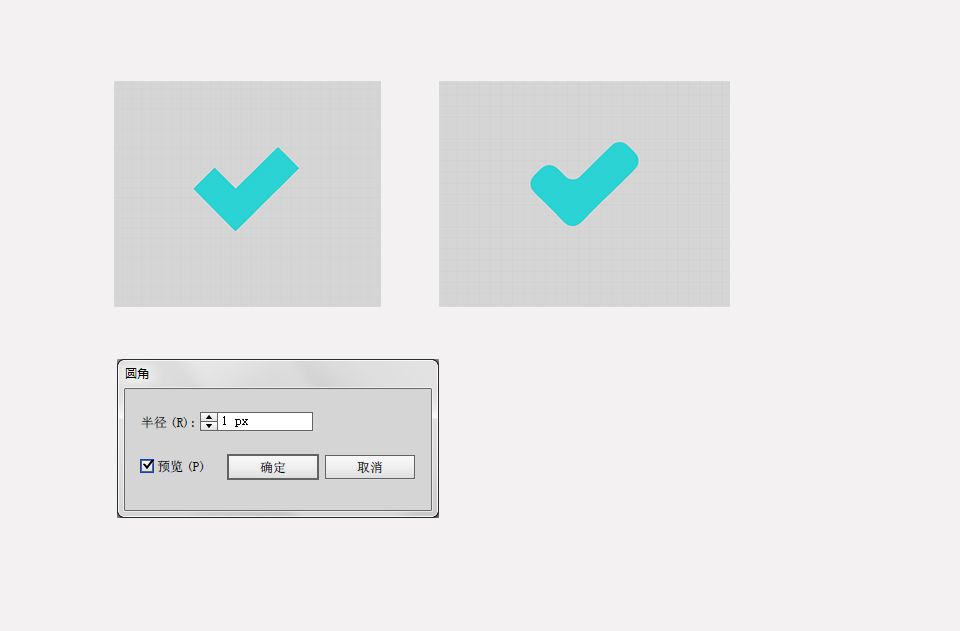

还可以增加一些小元素,例如画上一个勾,这个图标是为了标记用户已完成的步骤。先用矩形工具画上外形,再进入【效果>风格化>圆角】,将圆角半径设置为1px。接下为这个对象设置描边。一定记得设置完描边后要选中对象进行扩展。扩展后的对象再运用投影效果。投影的参数设置如下。

AI教程!手把手教你打造精致的进程条

AI教程!手把手教你打造精致的进程条



后记

进程条最终效果图:

AI教程!手把手教你打造精致的进程条

你还可以运用同样的原理设计出一整套同风格的UI KIT

AI教程!手把手教你打造精致的进程条
