效果图

C4D教程!有趣的七巧板破裂效果!

关于教程

发文的频次确实太低了,觉得还是要调整一下更新的方向。

不要总是强求写一些什么复杂的技巧,本来自己能力也跟不上,一些新学到的简单的东西也是可以写写。

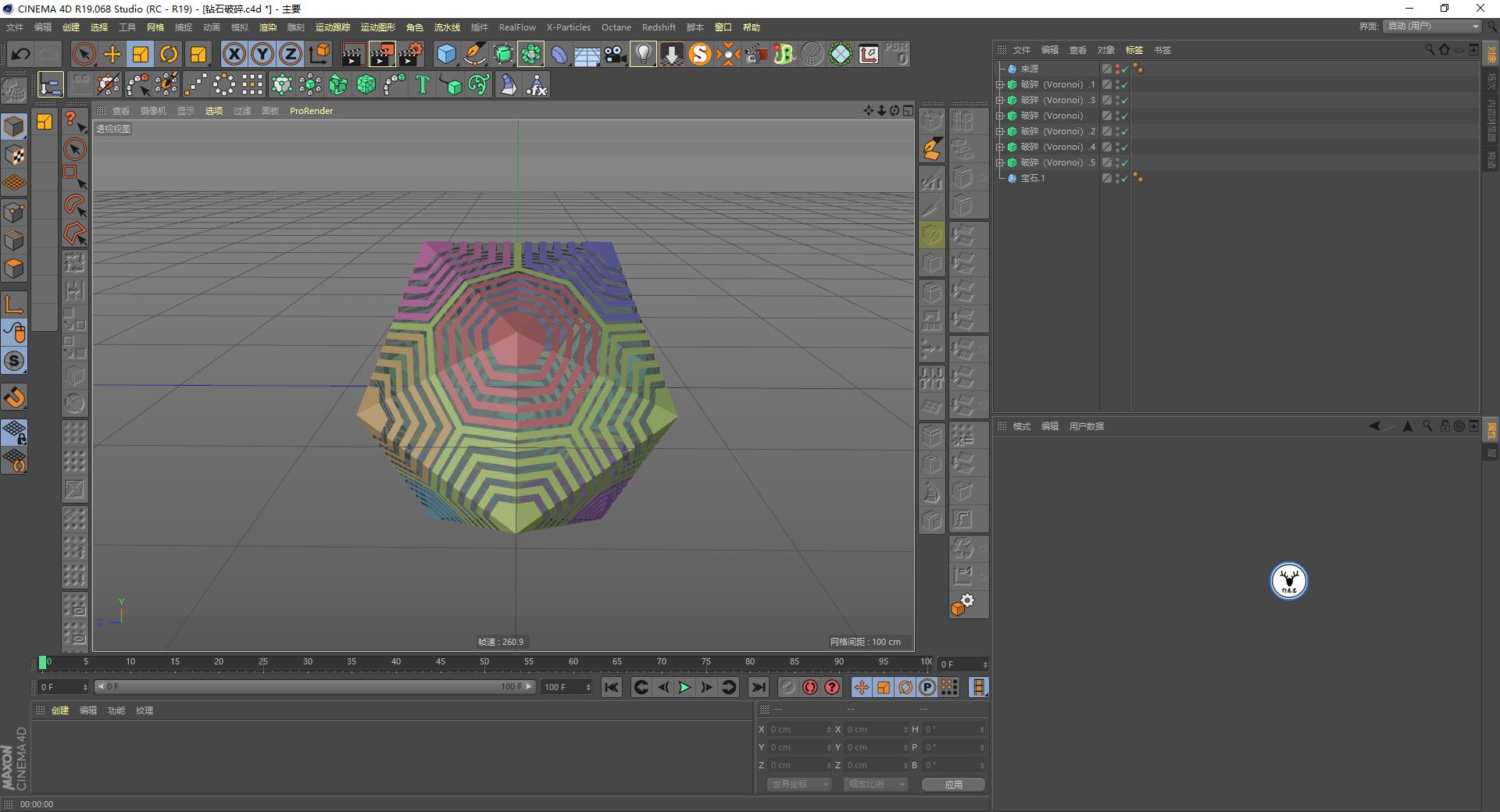

最近尝试用破碎做动画,做了一个钻石的破碎效果,但是不知道怎么做动画好,于是放弃:

C4D教程!有趣的七巧板破裂效果!

又尝试了一个样条布尔加破碎的动画,做是做出来了,但是发现好像只能用R21才能做出来,于是再次放弃:

C4D教程!有趣的七巧板破裂效果!

唉,最后只有做了一个类似七巧板的平面破碎动画,制作思路来源于油管上@Jonas Pilz大神带来的C4D运动图形官方研讨会:

C4D教程!有趣的七巧板破裂效果!

好了,废话就说到这里,一起来看看这个七巧板破碎动画的制作方法吧!

教程步骤

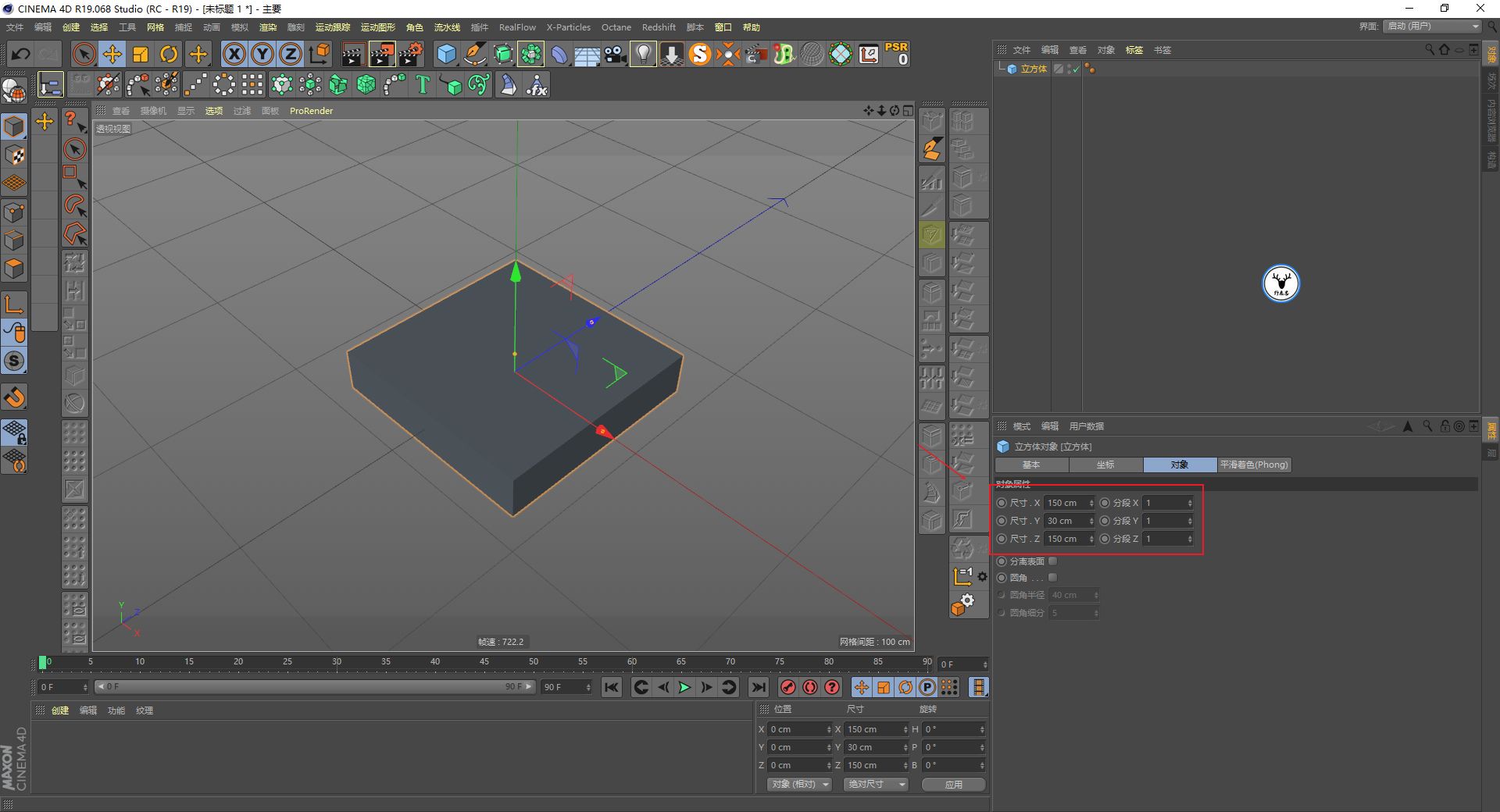

新建一个立方体,我这里把尺寸调整为150*30*150:

C4D教程!有趣的七巧板破裂效果!

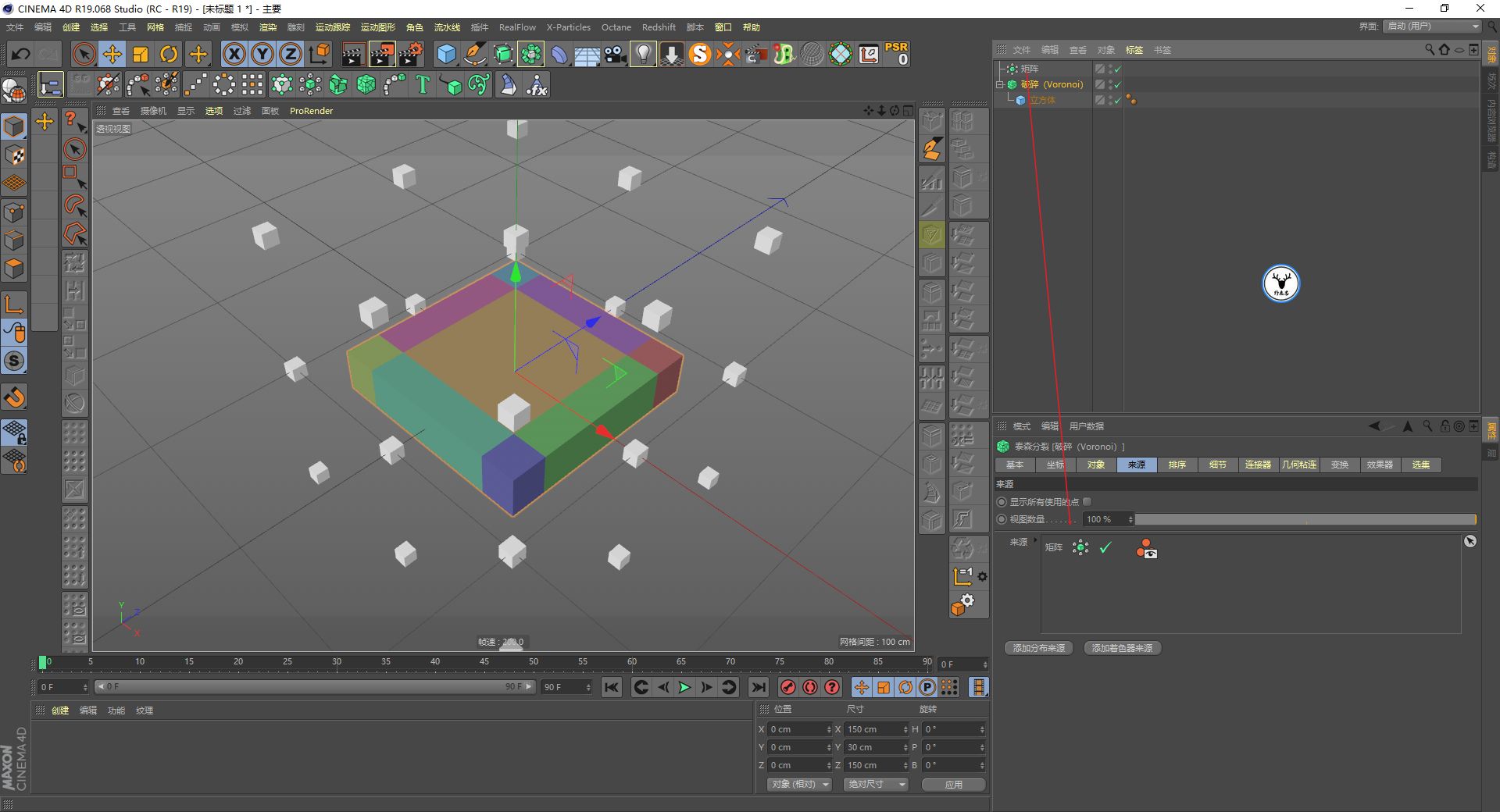

给立方体添加破碎,然后在来源里把默认的点生成器删除:

C4D教程!有趣的七巧板破裂效果!

新建矩阵对象,让矩阵对象作为破碎点的来源:

C4D教程!有趣的七巧板破裂效果!

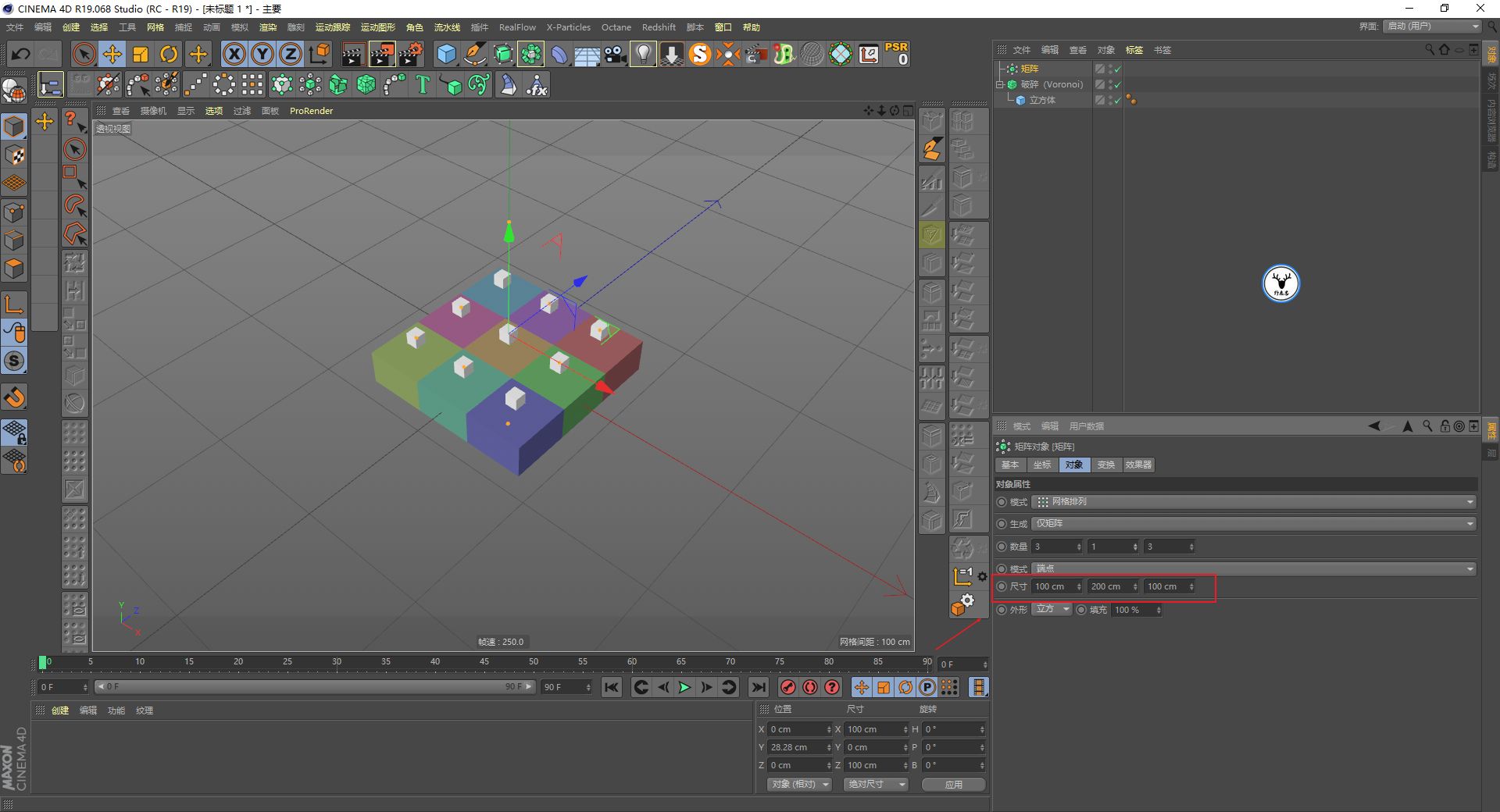

原动画里的平面被分割得相对比较均匀,所以我这里也调整了一下矩阵的尺寸:

C4D教程!有趣的七巧板破裂效果!

接下来就是要对矩阵的数量K帧,做分割数量变化的动画了,把帧速率改为25,做10秒动画吧:

C4D教程!有趣的七巧板破裂效果!

第0帧的时候矩阵的数量为1*1*1:

C4D教程!有趣的七巧板破裂效果!

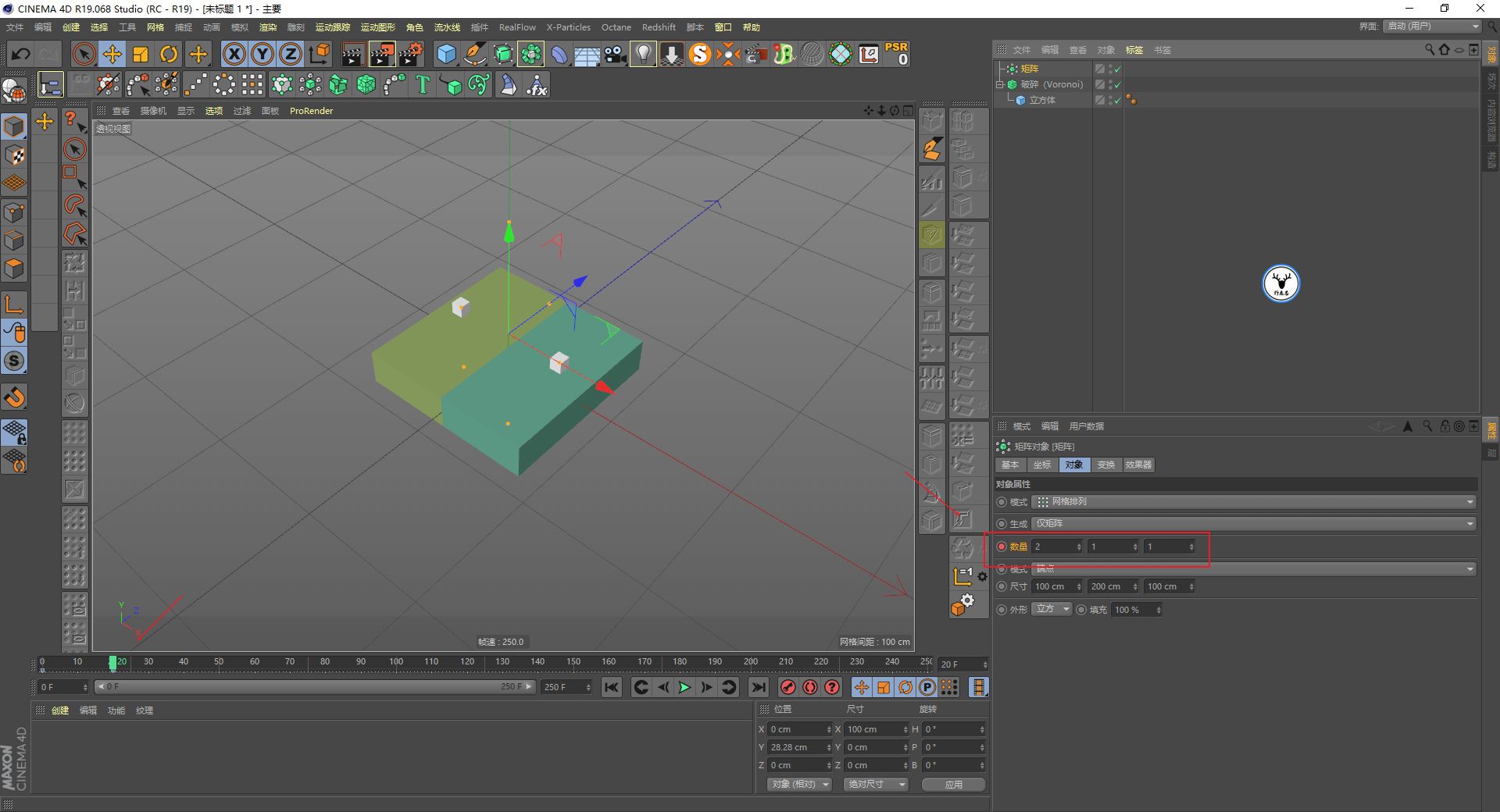

第20帧的时候矩阵的数量为2*1*1:

C4D教程!有趣的七巧板破裂效果!

第40帧的时候矩阵的数量为2*1*2:

C4D教程!有趣的七巧板破裂效果!

第60帧的时候矩阵的数量为3*1*3:

C4D教程!有趣的七巧板破裂效果!

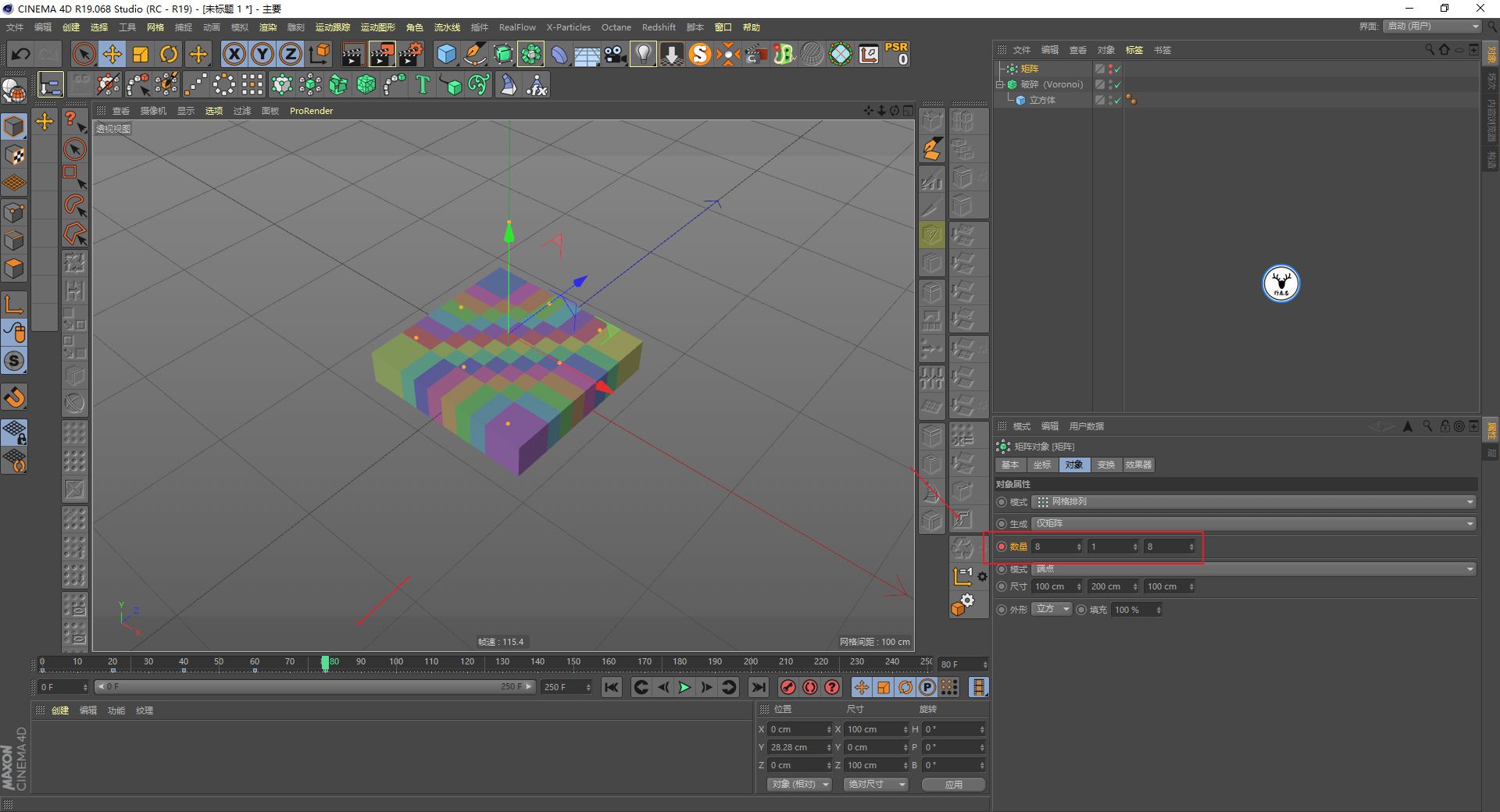

第80帧的时候矩阵的数量为8*1*8,别问我为什么这么K数量,我是照着原动画数出来的:

C4D教程!有趣的七巧板破裂效果!

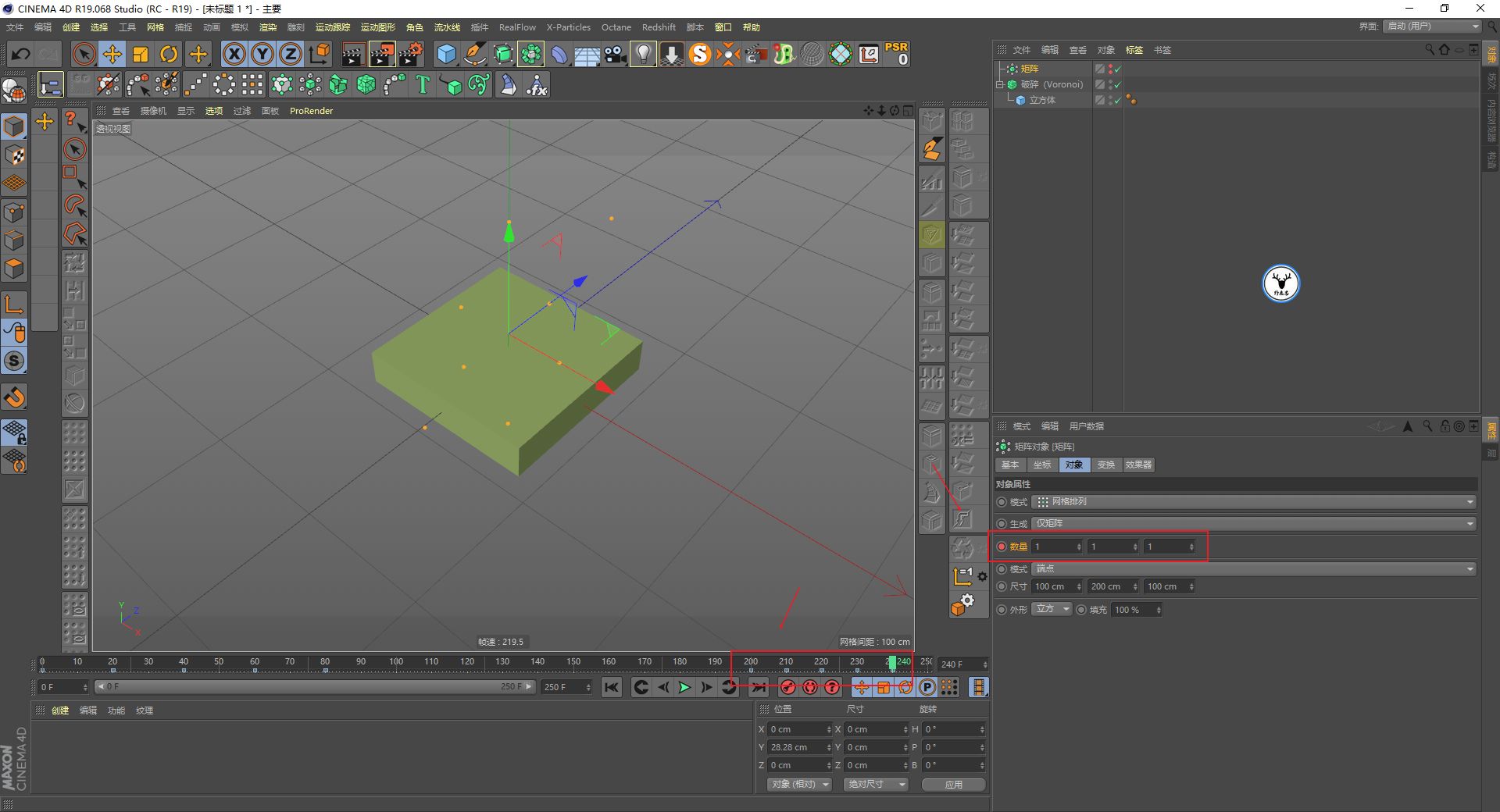

然后从200帧开始,让数量逐渐减少,数量K帧和前面的是一样的,这里就不赘述了:

C4D教程!有趣的七巧板破裂效果!

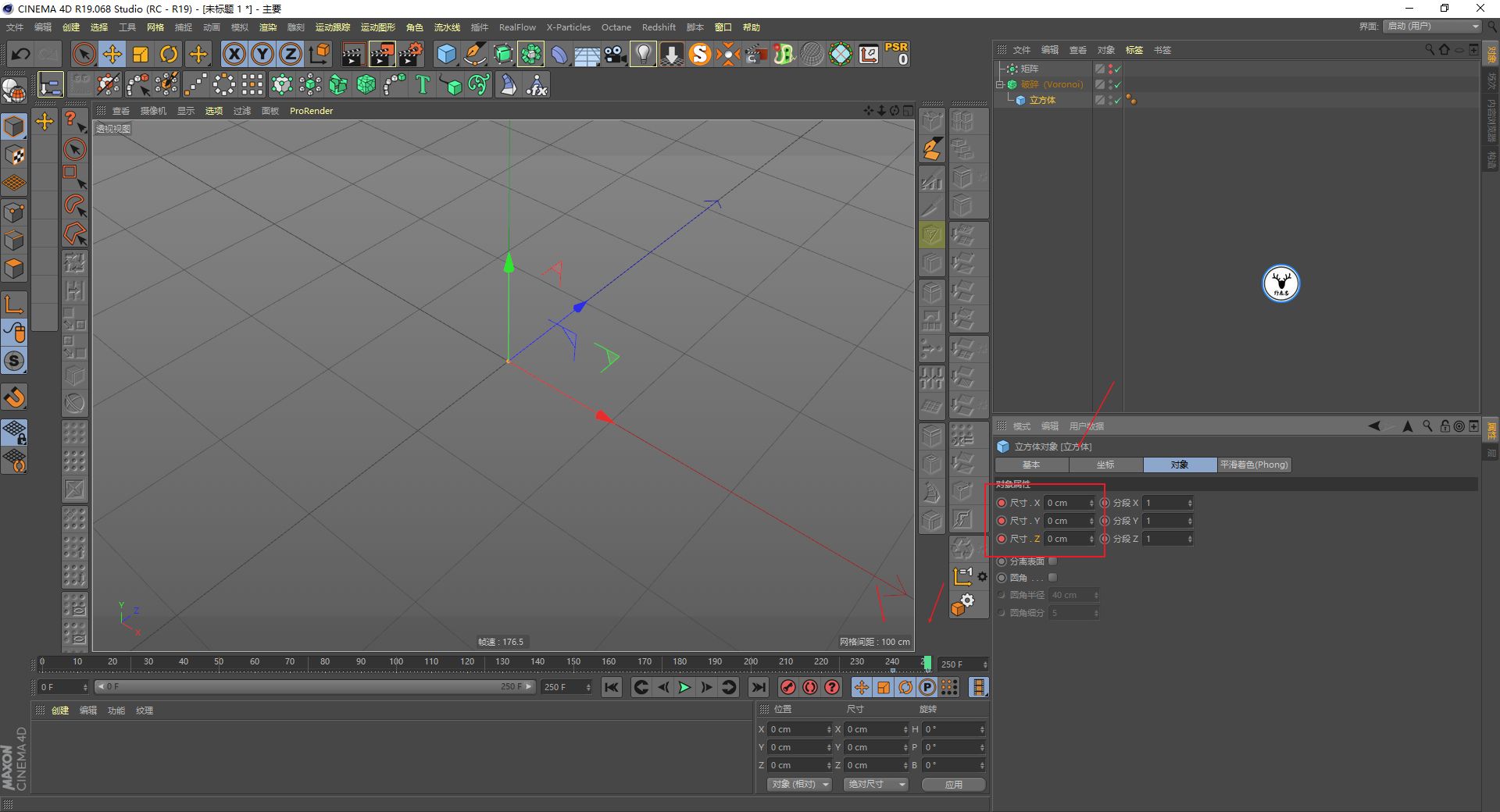

接着再在240帧的时候K立方体的尺寸数值,让它最后消失:

C4D教程!有趣的七巧板破裂效果!

破碎的偏移里记得给点参数:

C4D教程!有趣的七巧板破裂效果!

接下来就是给动画添加变化了,因为矩阵和破碎都可以分别添加效果器,这样动画的玩法就很多了。

可以先给矩阵添加一个随机效果器,只随机X和Z轴的位移:

C4D教程!有趣的七巧板破裂效果!

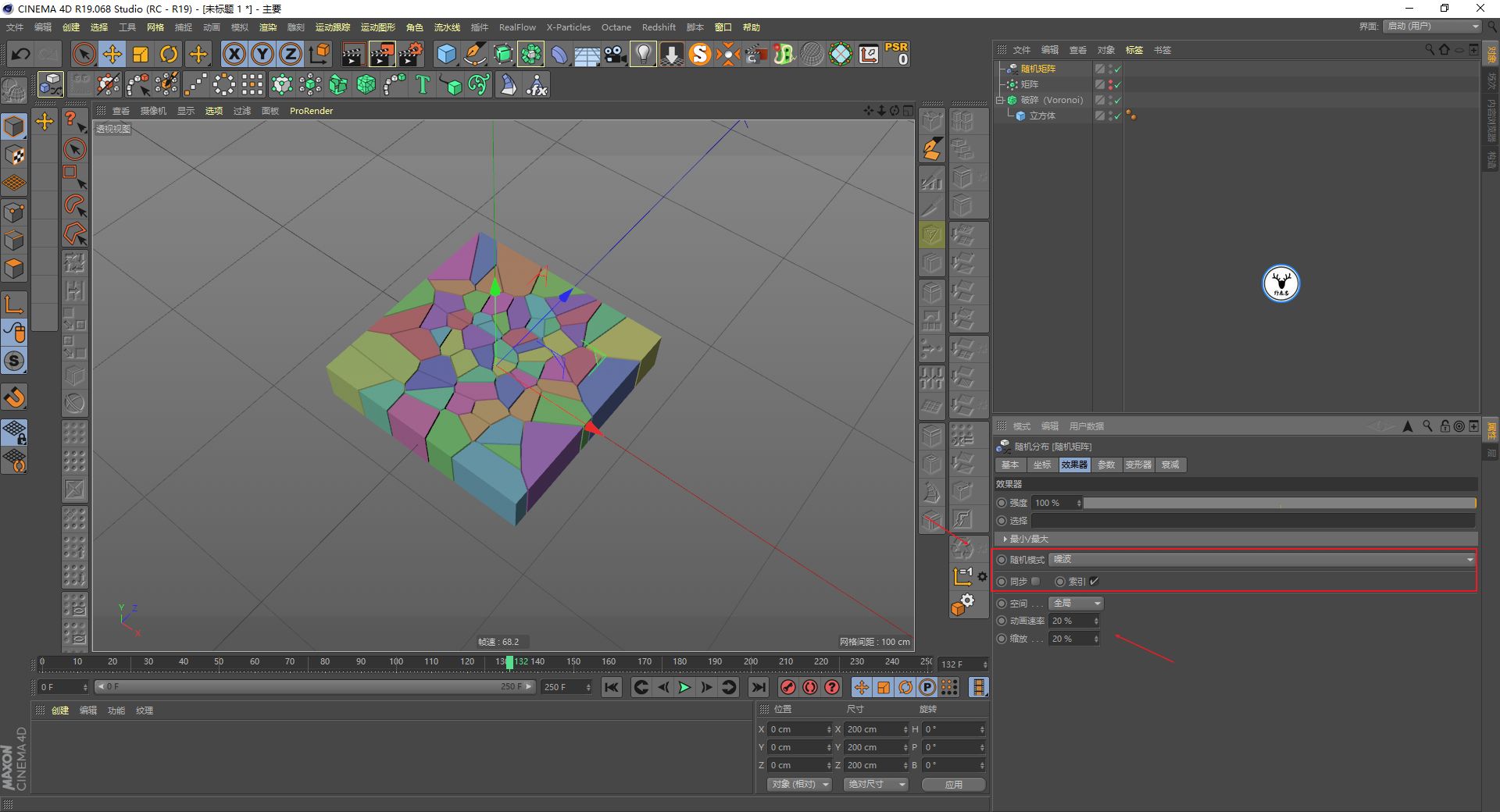

效果器面板里将随机模式改为噪波就有动画了,动画速率可以控制动画的速度,勾选索引,缩放的数值大家看着办就好:

C4D教程!有趣的七巧板破裂效果!

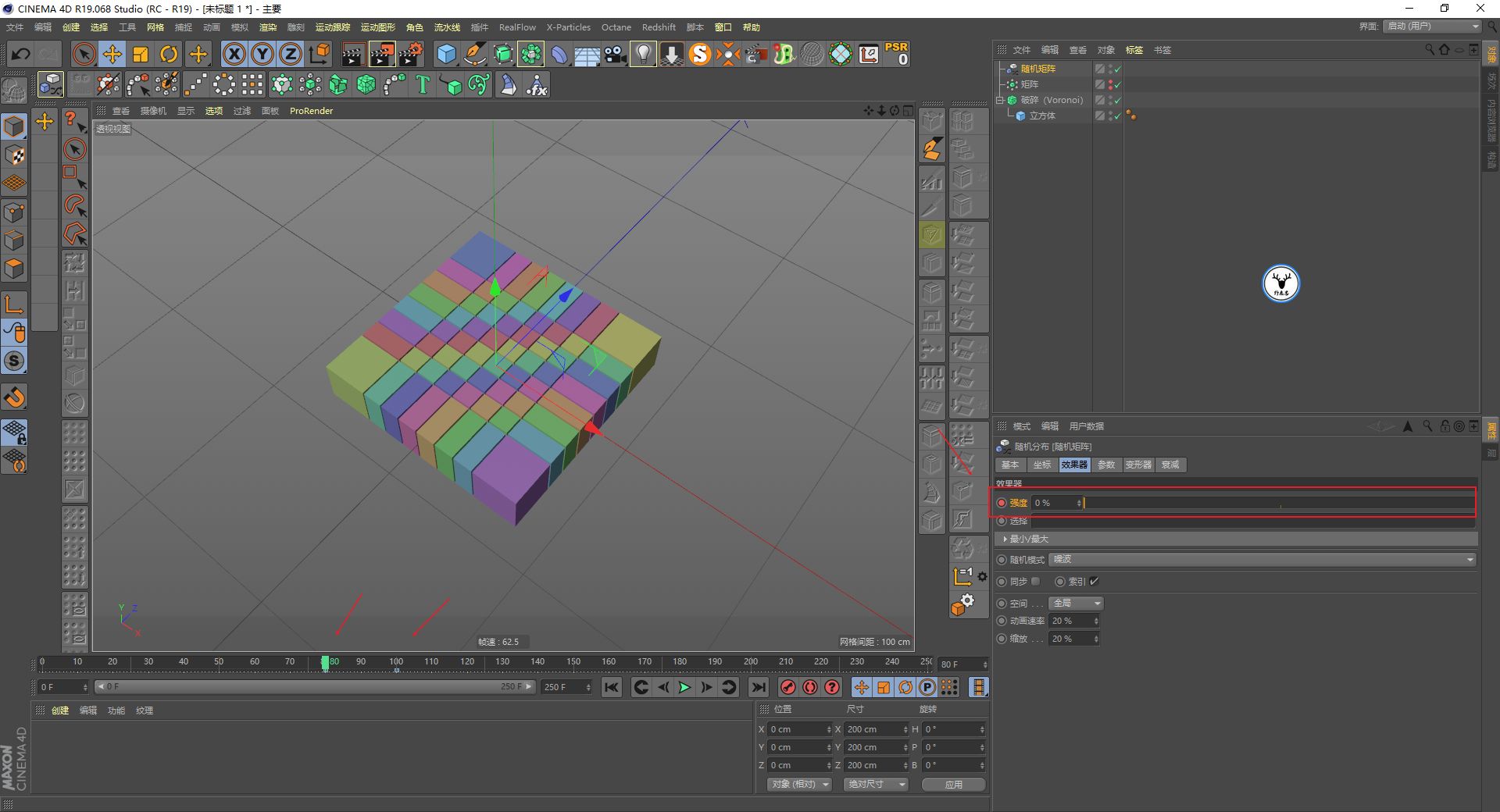

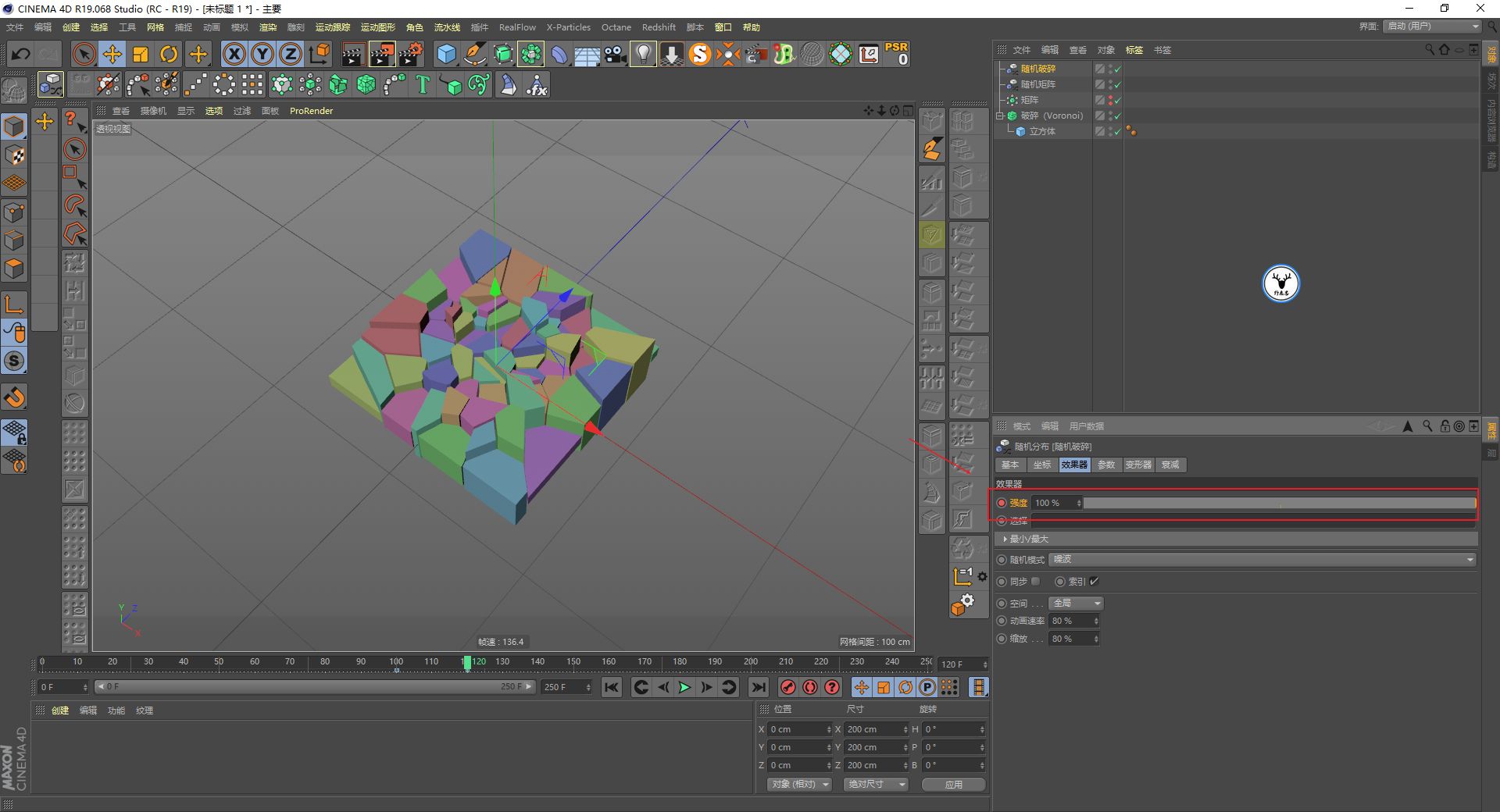

效果器的强度这里在第80帧的时候为0,100帧的时候为100,这样从规整到随机的形态就能过渡的很自然:

C4D教程!有趣的七巧板破裂效果!

然后160帧的时候强度100K一下,等到180帧的时候,强度变为0:

C4D教程!有趣的七巧板破裂效果!

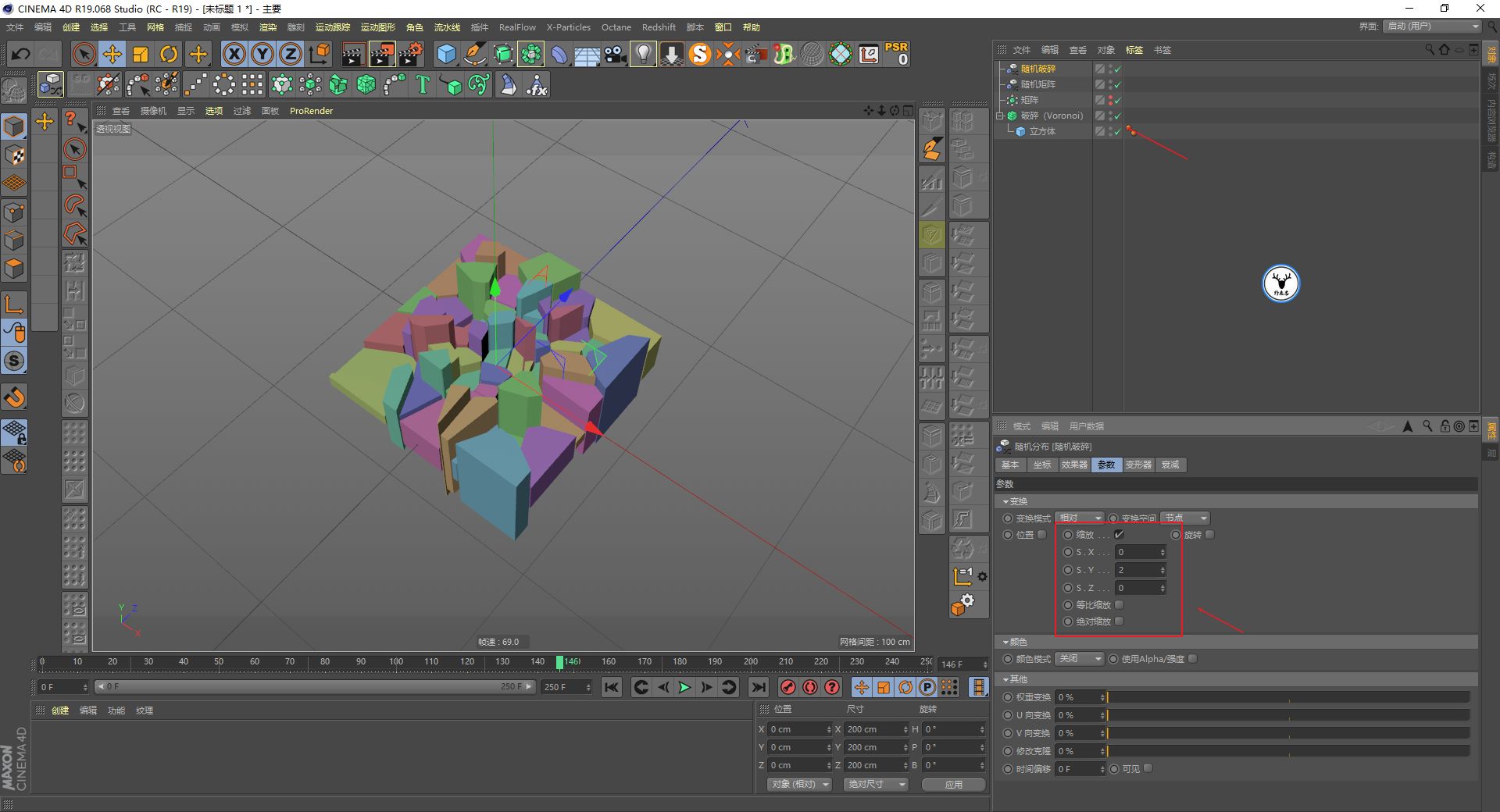

接下来可以给破碎再添加一个随机,随机Y轴的尺寸:

C4D教程!有趣的七巧板破裂效果!

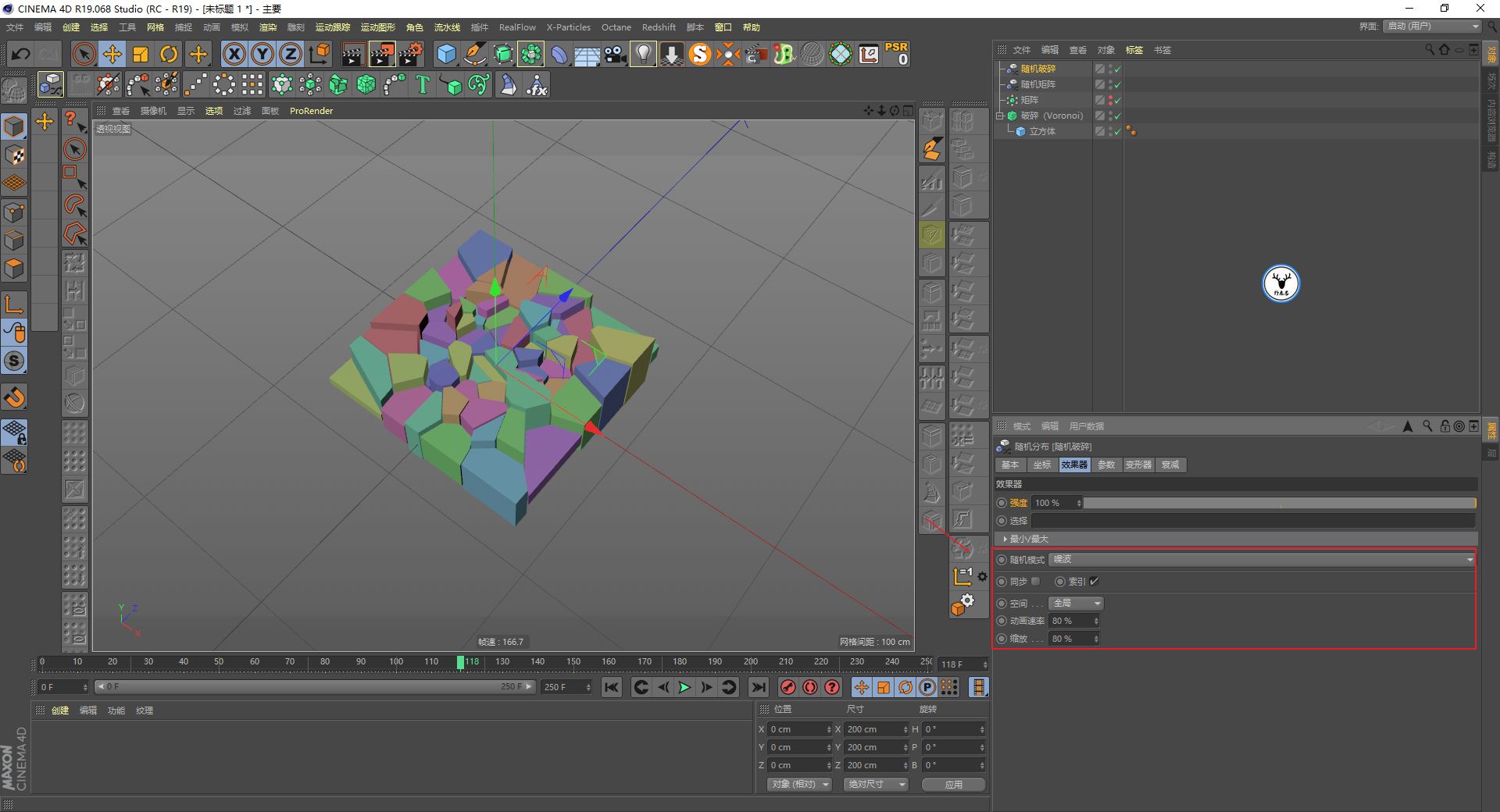

同样效果器里将随机模式改为噪波,勾选索引,动画速率以及缩放这些大家看着办就好:

C4D教程!有趣的七巧板破裂效果!

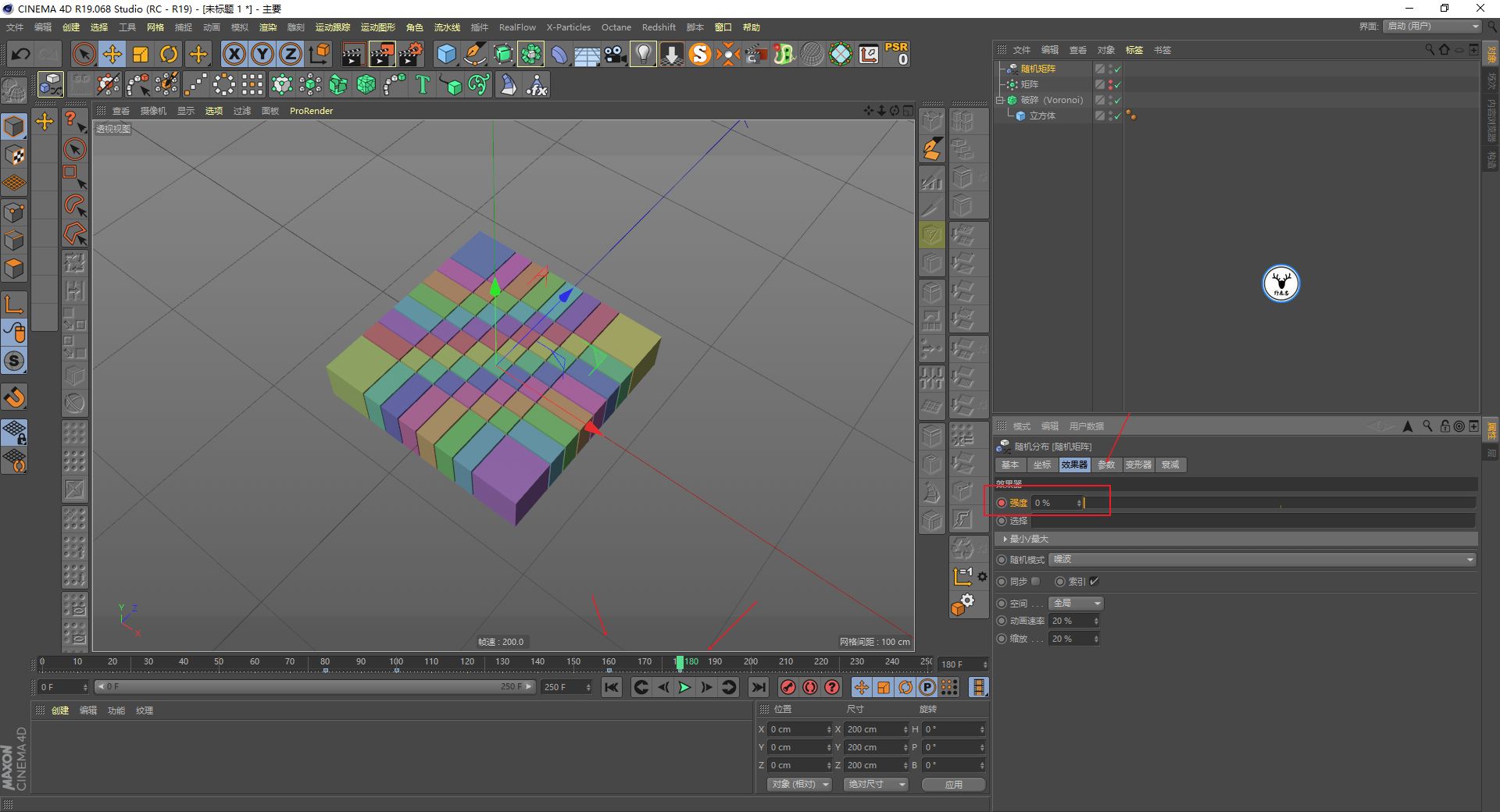

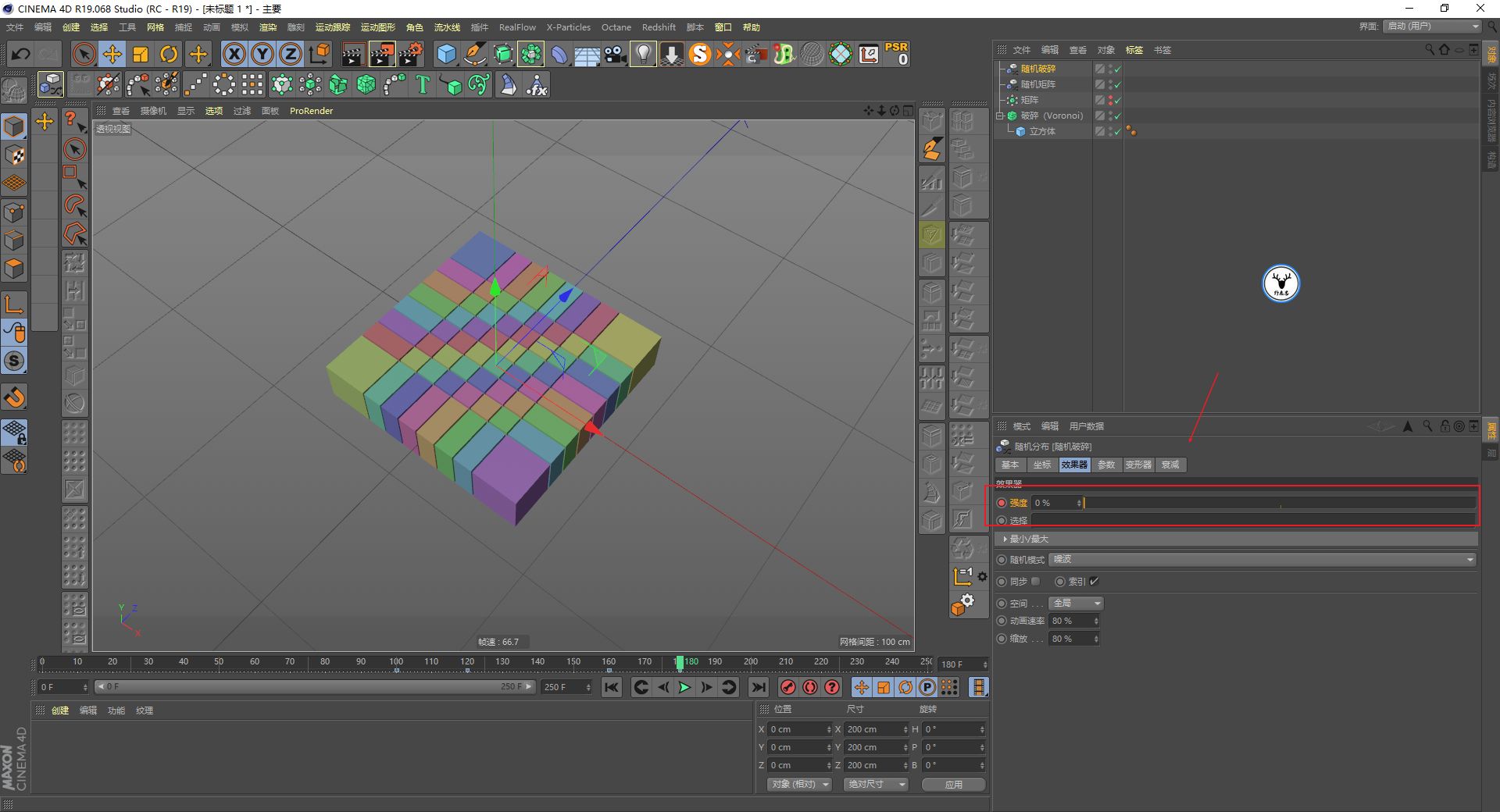

然后我们让破碎的随机效果器在100帧的时候强度为0,120帧的时候数值为100:

C4D教程!有趣的七巧板破裂效果!

从160帧开始,让破碎随机效果器的强度数值逐渐变为0:

C4D教程!有趣的七巧板破裂效果!

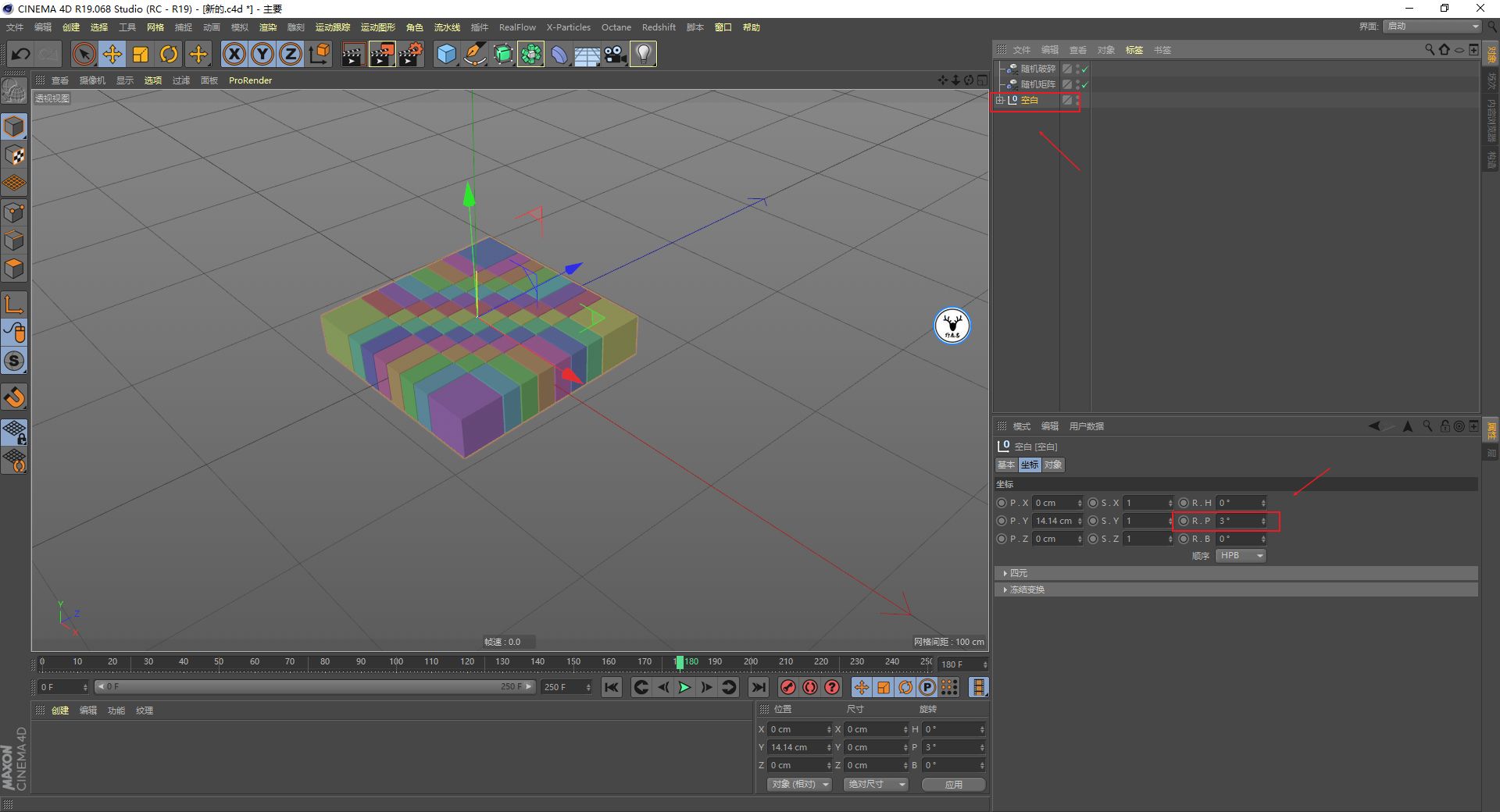

基本上破碎动画就做好了,将矩阵和破碎整体打一个组,Y轴上稍微旋转一下:

C4D教程!有趣的七巧板破裂效果!

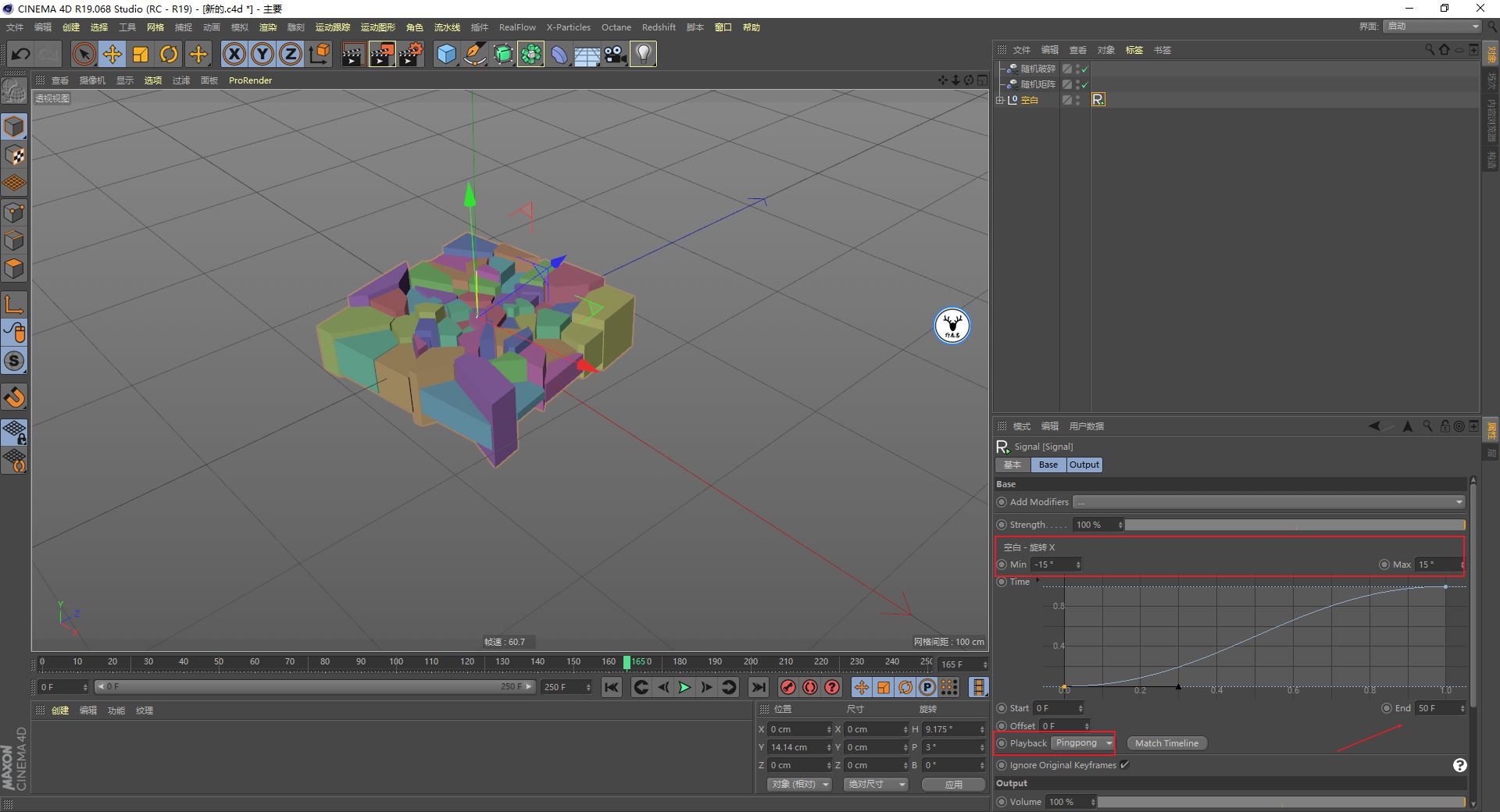

给组添加GSG的signal插件,控制组的X轴旋转,旋转的数值大家看着办就好,循环模式改为pingpong,循环周期我这里为50帧。

这样对象就会慢慢的自动来回旋转,不用手动K帧,方便很多:

C4D教程!有趣的七巧板破裂效果!

可以再给破碎添加一个倒角变形器,这样破碎出来的几何体就都有倒角了。

偏移略微给一点数值,细分数大家看着办就好,记得勾选限制:

C4D教程!有趣的七巧板破裂效果!

接下来就是渲染了,我还是用的RS当作练习,打开RS,新建HDRI环境光,取消显示背景,勾选透明通道:

C4D教程!有趣的七巧板破裂效果!

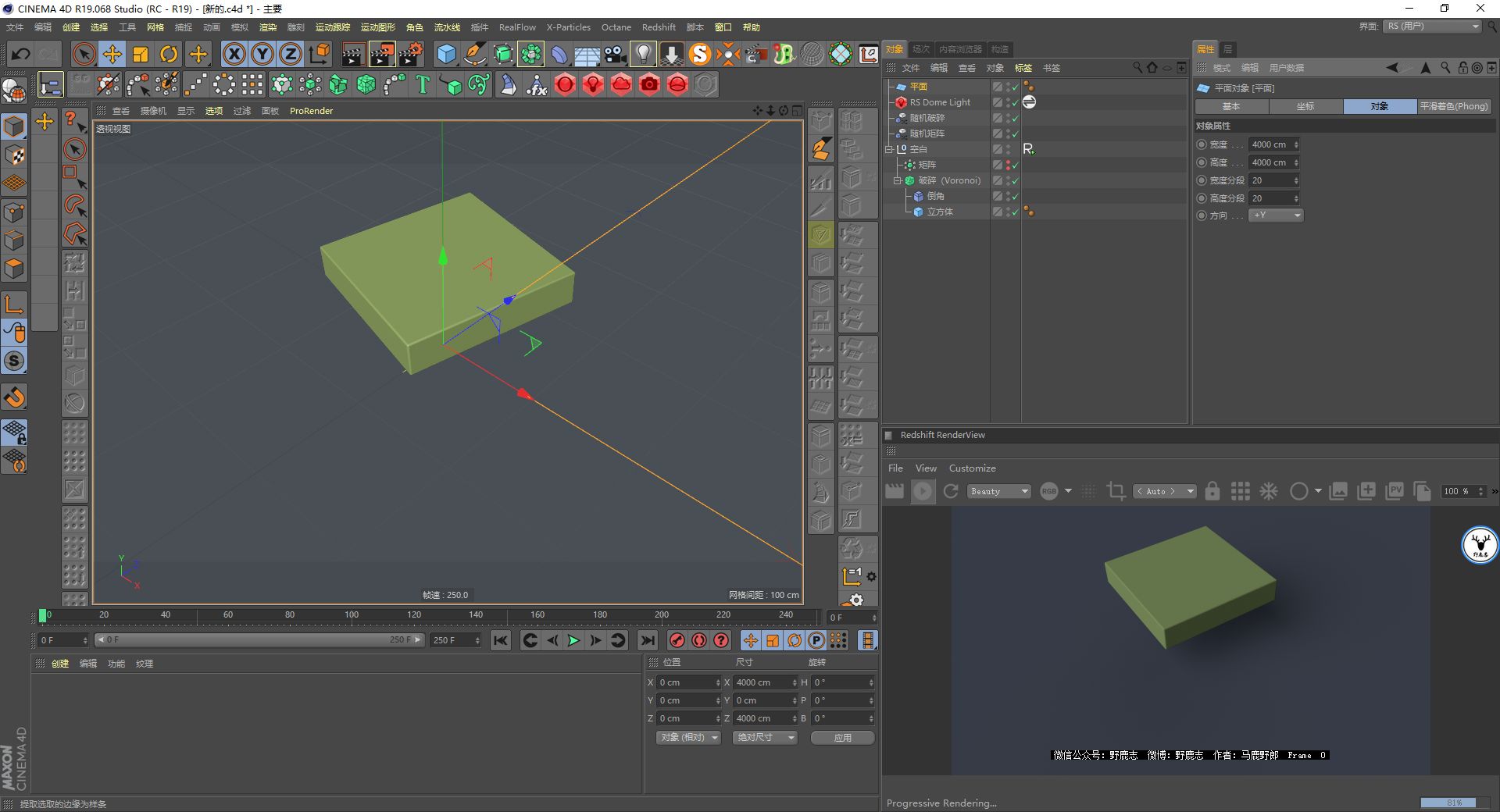

再新建一个大点的平面吧:

C4D教程!有趣的七巧板破裂效果!

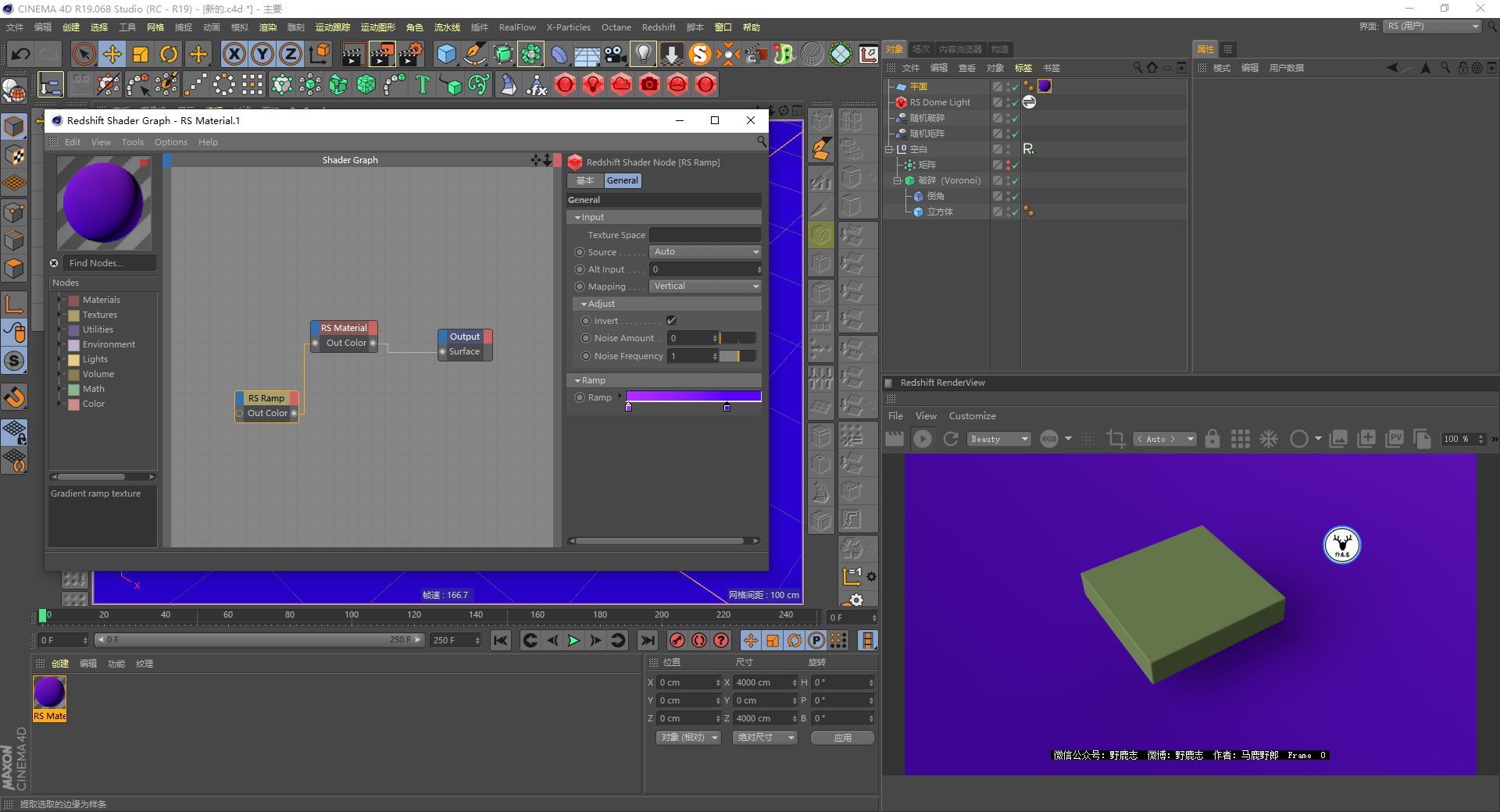

开始搞材质吧,平面的材质我用的是一个普通的渐变材质,把反射这些都关掉了:

C4D教程!有趣的七巧板破裂效果!

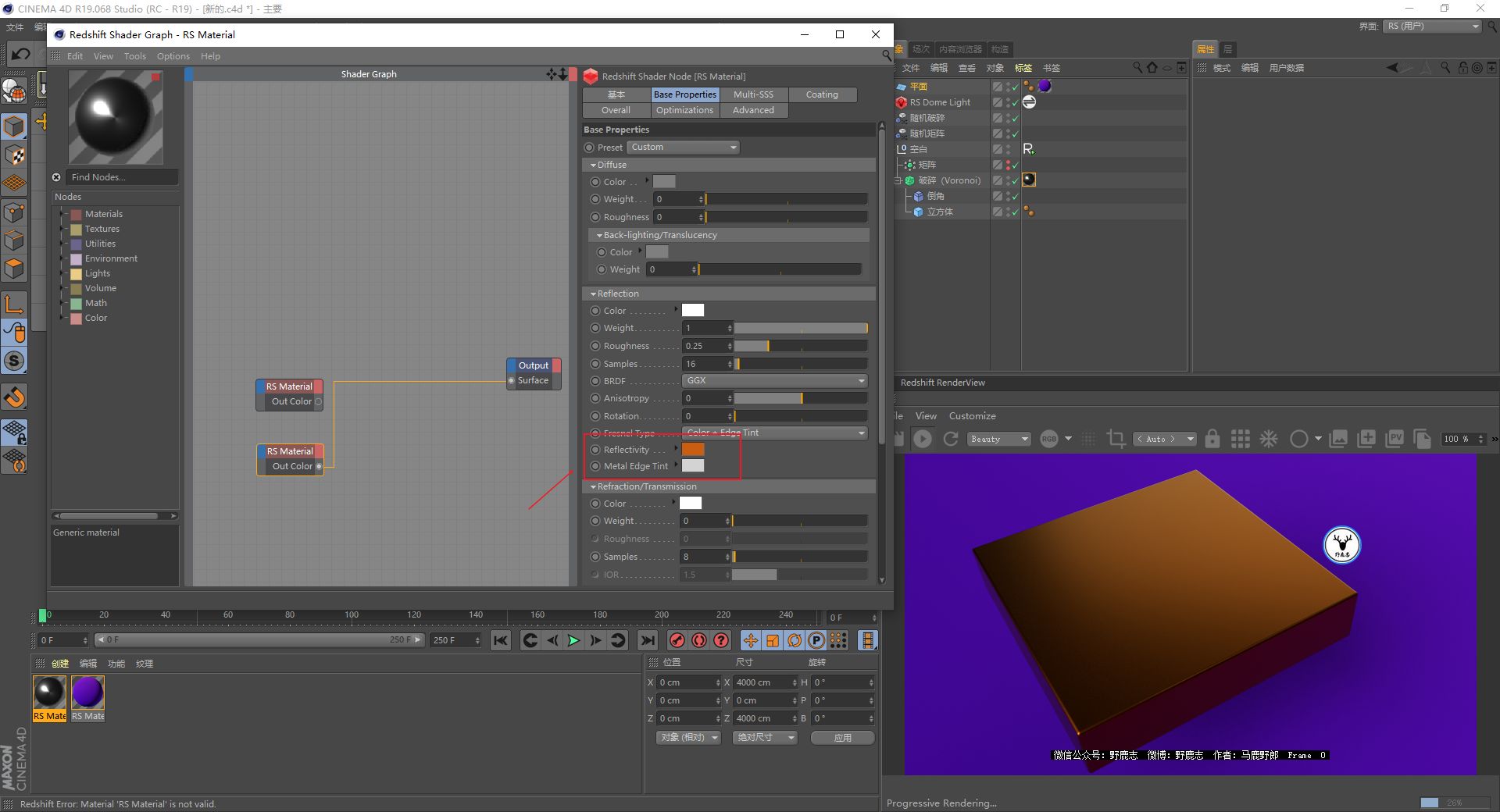

破碎对象我首先给了一个银白色的金属材质,将BRDF改为GGX这种模式比较适合制作金属。

粗糙数值看着给,各向异性我也是凭感觉给的数值,菲涅尔类型选择为颜色加边缘着色:

C4D教程!有趣的七巧板破裂效果!

我希望的是对象的边缘呈现出红铜色金属的感觉,所以复制一份节点出来,将颜色改为红铜色:

C4D教程!有趣的七巧板破裂效果!

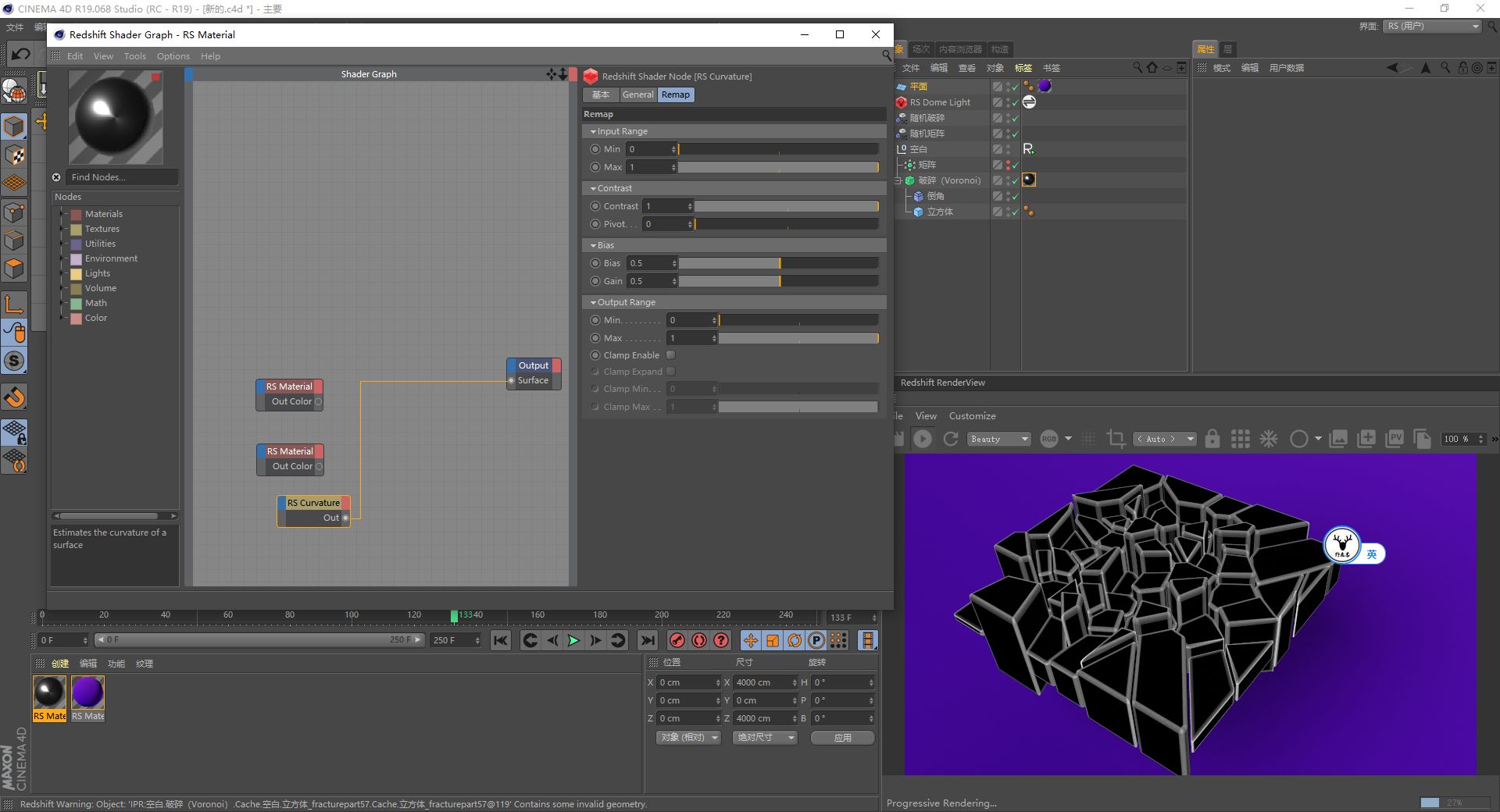

想要边缘呈现出另外一种材质就需要把边缘提取出来,这里就要用到RS的曲率节点,这个相当于OC的Dirt节点:

C4D教程!有趣的七巧板破裂效果!

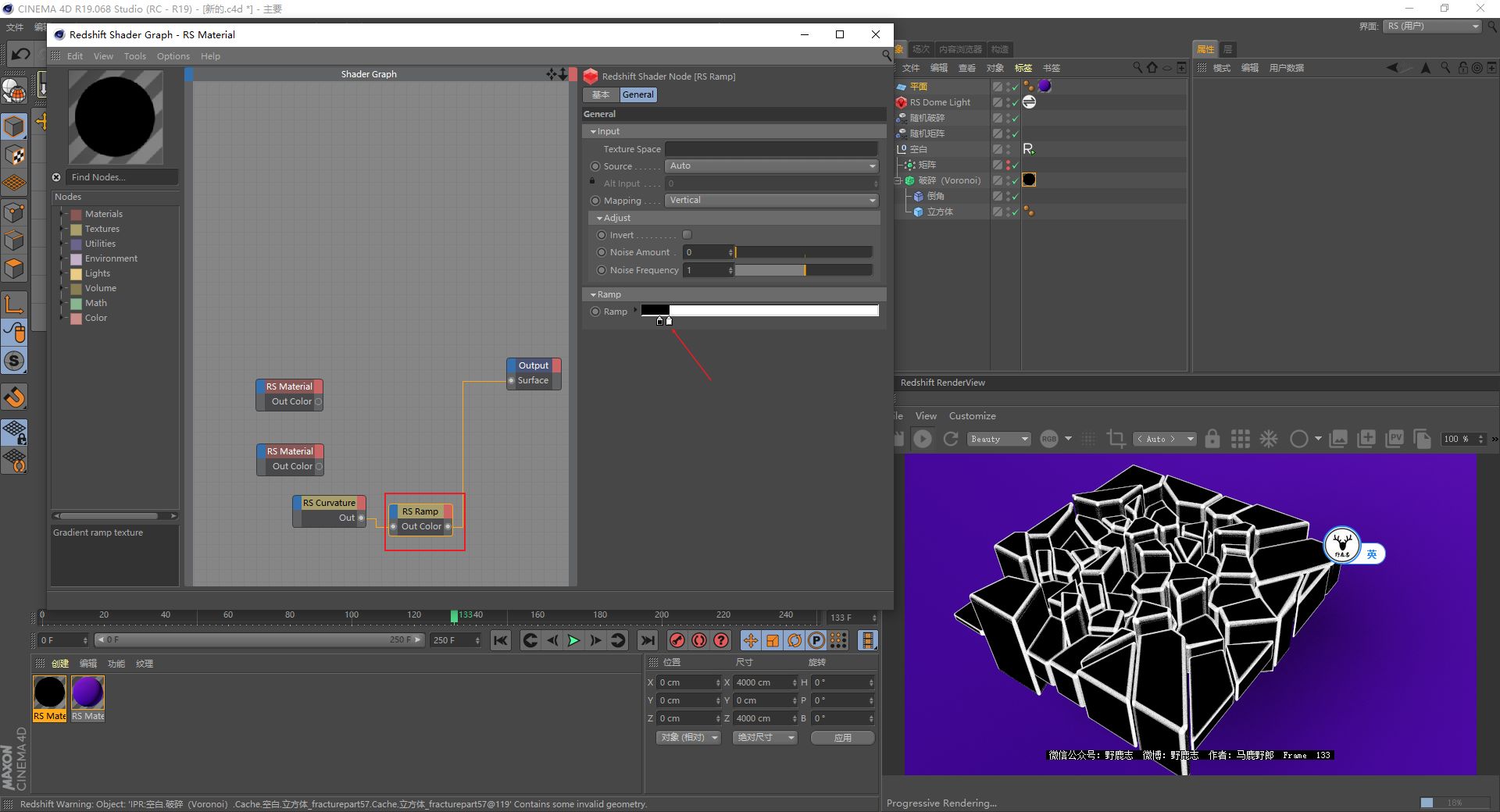

不过我尝试过直接用曲率节点提取的选区不够明显,所以我又用了一个渐变节点,这里的目的是为了增加对比度,让选区更清楚:

C4D教程!有趣的七巧板破裂效果!

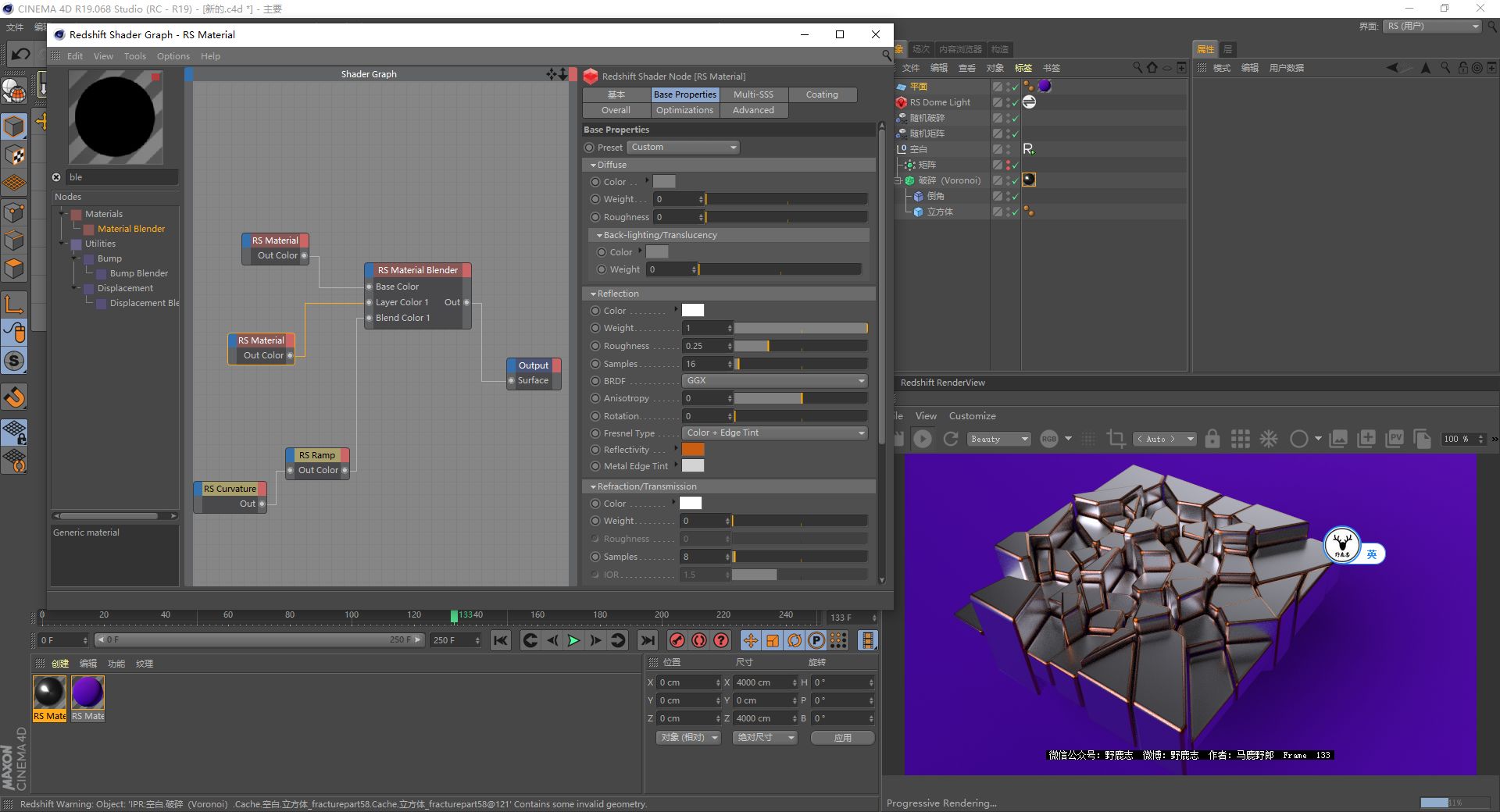

然后再用一个混合节点将它们进行混合,其实和OC的混合节点原理是相同的:

C4D教程!有趣的七巧板破裂效果!

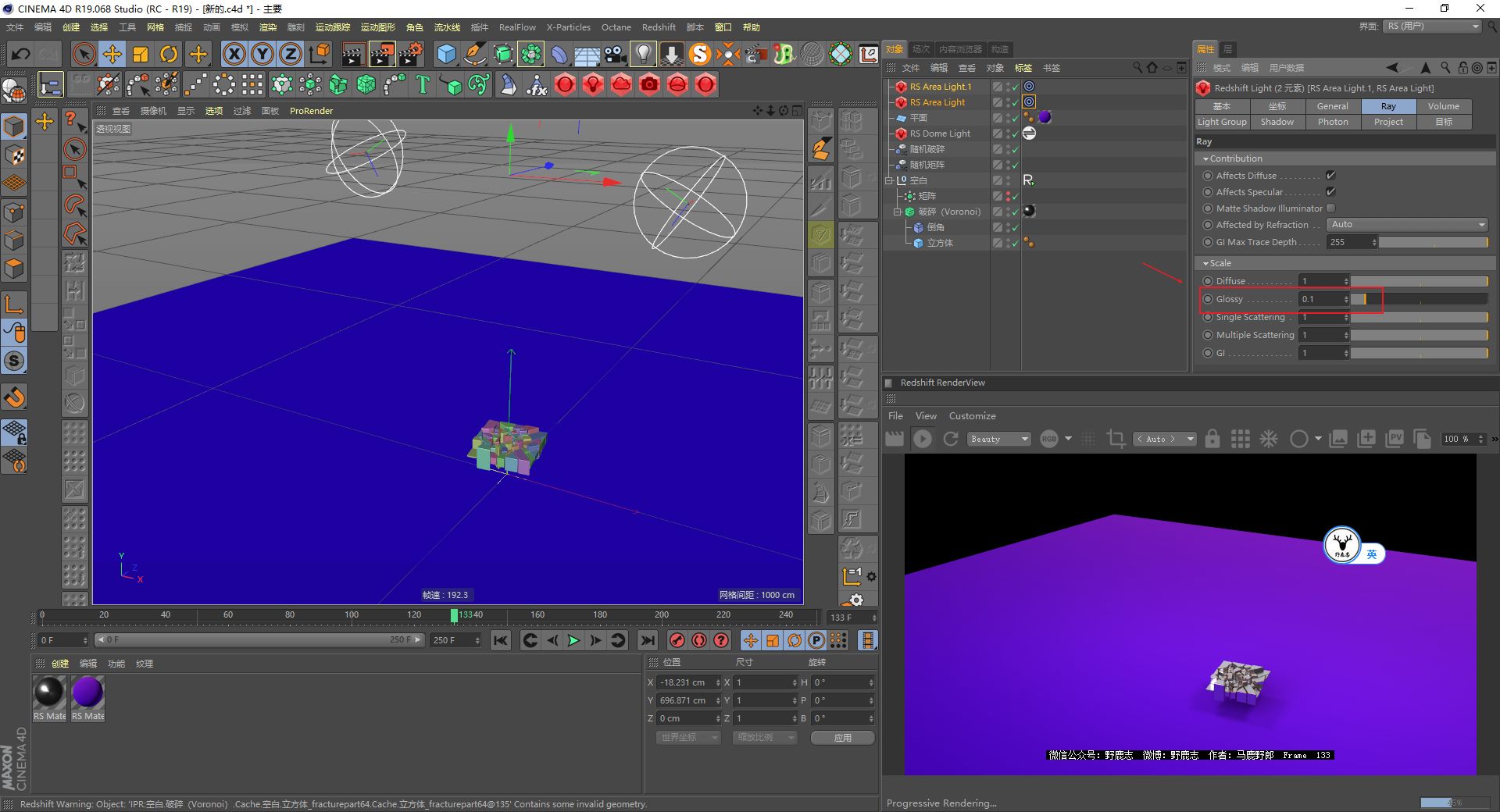

视情况再补两盏灯吧,因为测试的时候觉得金属反射灯光有点过曝了,所以我在光线面板把光泽的属性降的比较低:

C4D教程!有趣的七巧板破裂效果!

新建摄像机做一个摄像机动画吧,这个大家自己看着来哦,我自己摄像机做的动画也丑的很:

C4D教程!有趣的七巧板破裂效果!

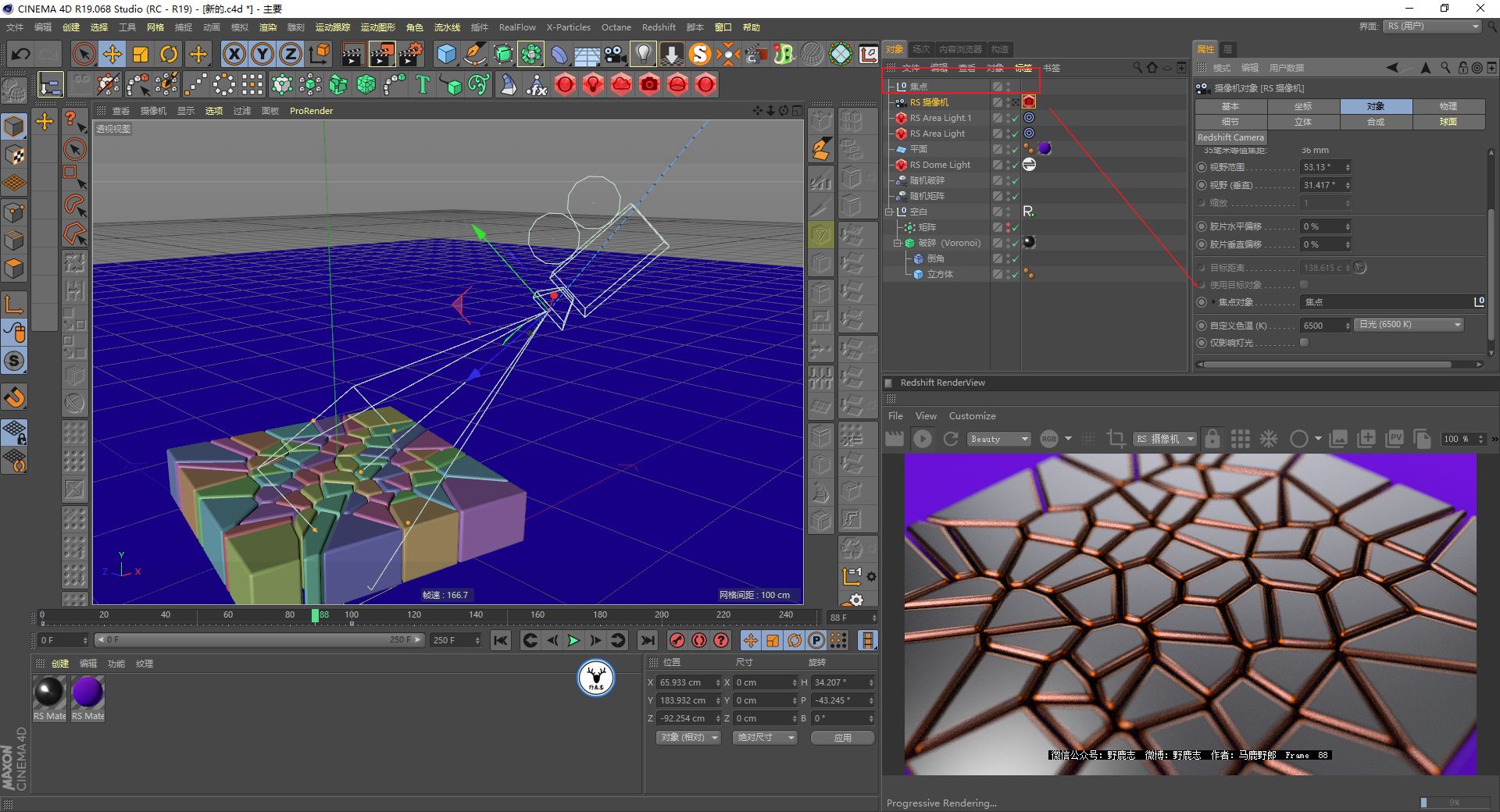

感觉还是要有点景深好看一点,所以在RS摄像机标签里把景深打开:

C4D教程!有趣的七巧板破裂效果!

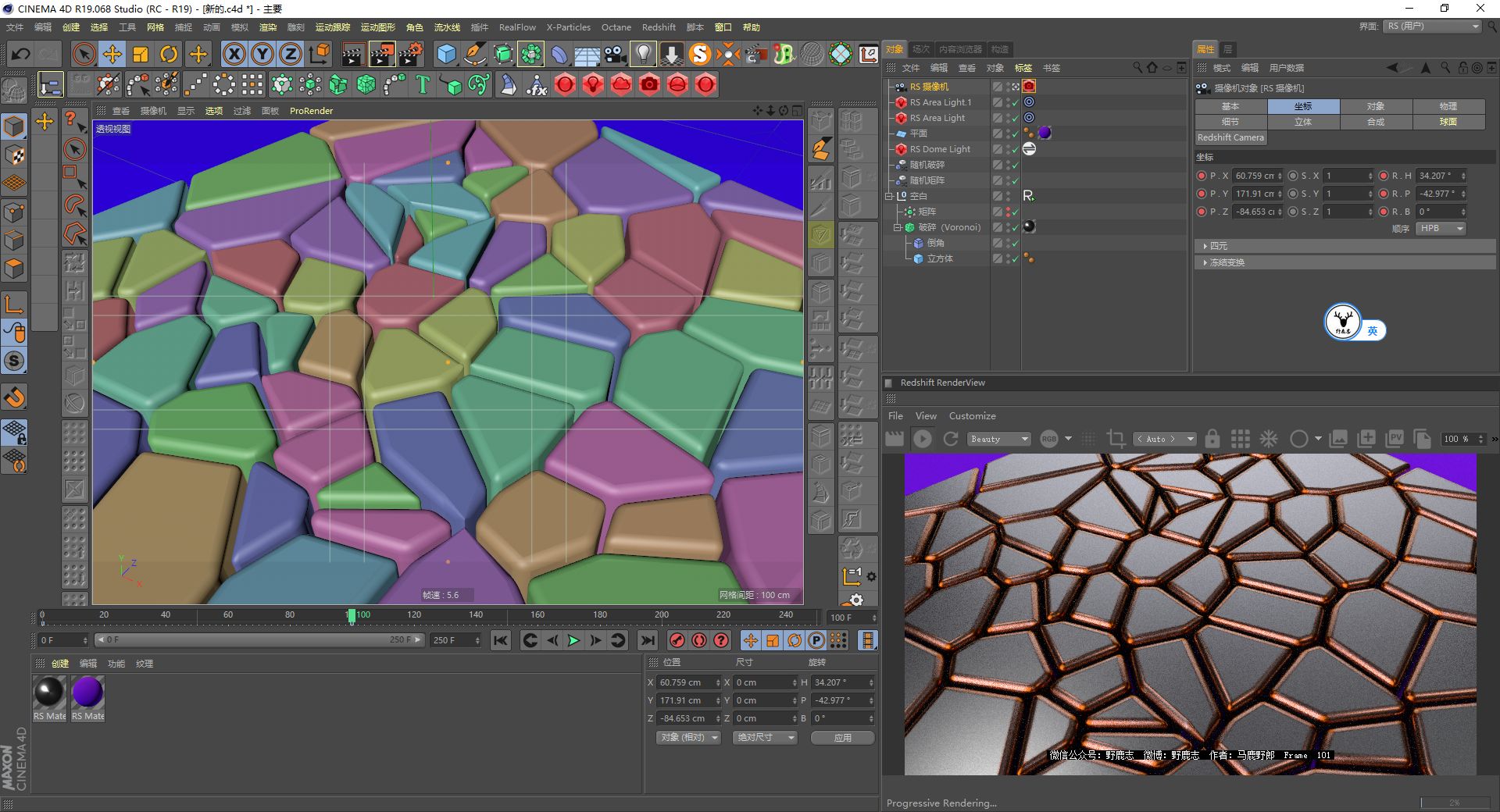

可以新建空白对象把它丢进摄像机的目标对象栏位,当作焦点对象控制景深的范围:

C4D教程!有趣的七巧板破裂效果!

这里我做了三个分镜,然后用一个舞台进行镜头的切换,这个就不多说了哈,本来我做的也不是很好:

C4D教程!有趣的七巧板破裂效果!

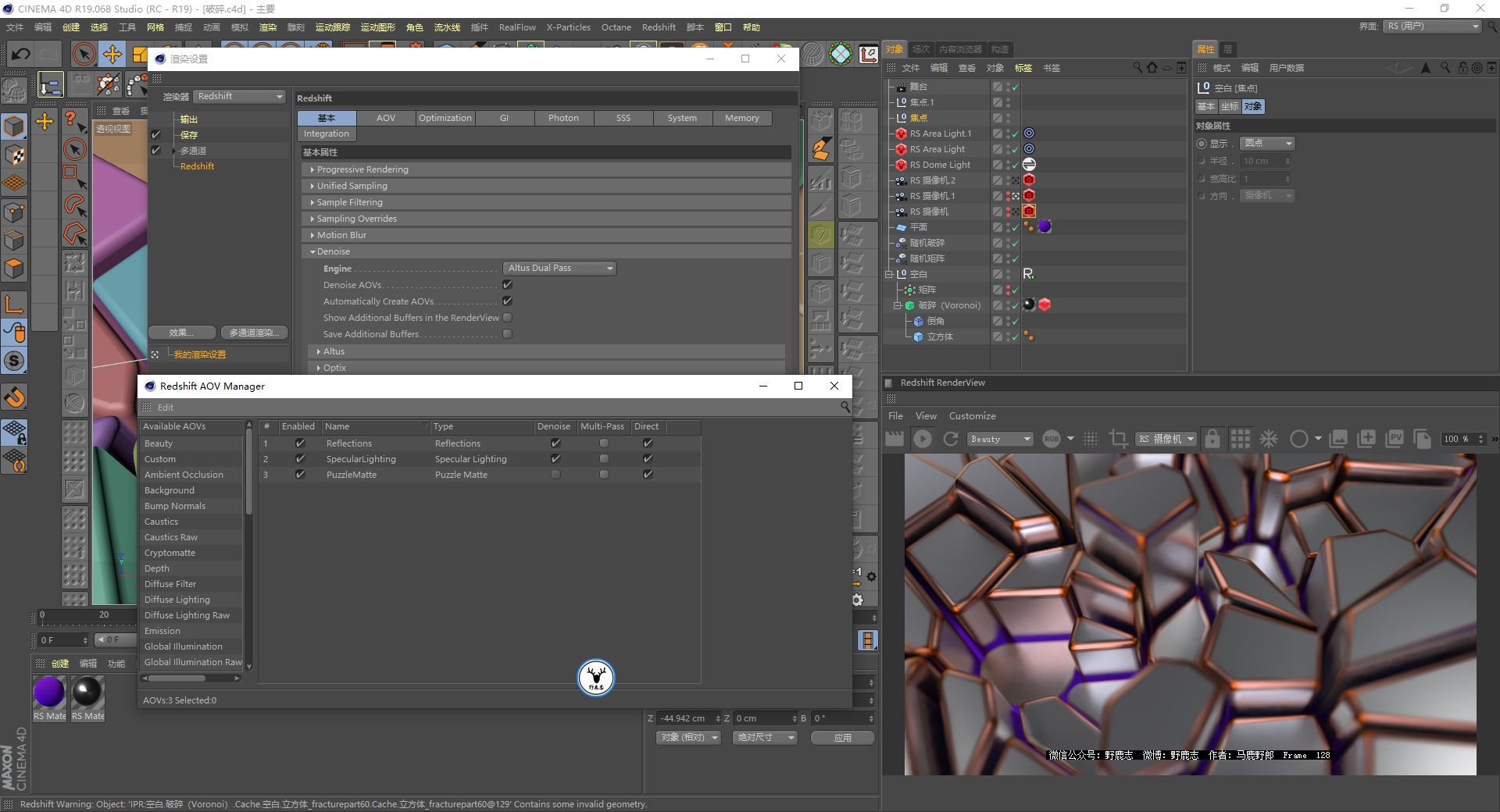

采样、全局光照那些参数我都没有修改,就简单的打开了一个降噪而已,然后做了一下分层用于后期将运动模糊等:

C4D教程!有趣的七巧板破裂效果!

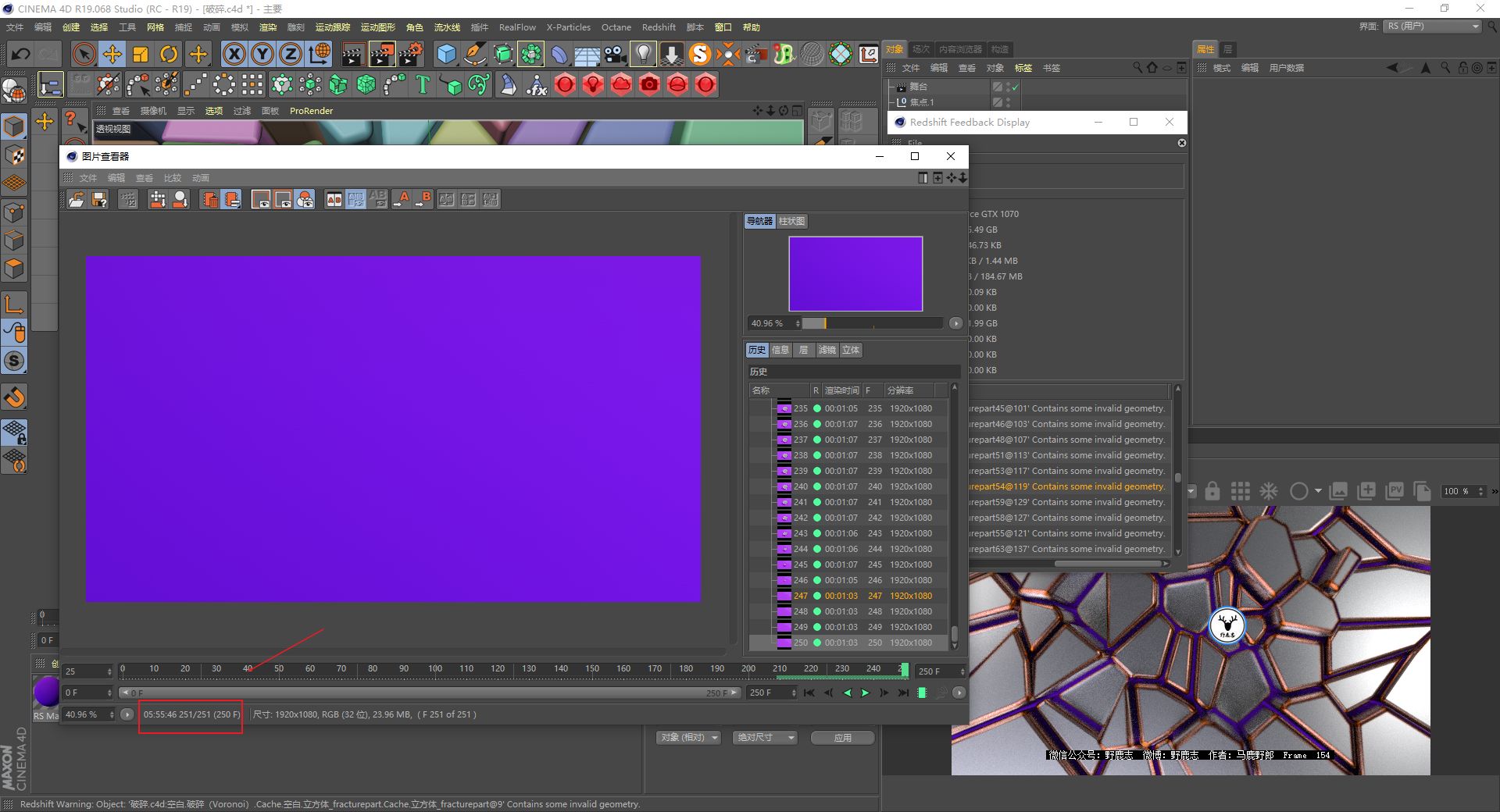

可能是因为开了景深的原因,在只打开降噪没有增加任何采样数值的情况下,渲染1920*1080的10秒的动画时长接近6小时:

C4D教程!有趣的七巧板破裂效果!

最终效果图

C4D教程!有趣的七巧板破裂效果!
