C4D教程!来试着制作一张电路板效果海报吧(附贴图生成软件下载)

时间:2019-03-10
B站视频:av45581040
类别:C4D教程
水平:入门
观众:24019
这是一个能让你爱上画画,找回画画成就感,甚至画上瘾的练习方法 👉 立即点击

当视频无法加载时请刷新页面,
或前往PC获得最佳体验。

教程作者:野鹿志(授权转载)

公众号:野鹿志

贴图生成软件:JSplacement

交作业:#优设每日作业#

关于教程

上篇文章我们分享了用置换来制作一个奇怪的立方体的效果:C4D教程!抽象风格立方体效果怎么制作?

其实当时我就想起了网上有很多用C4D制作的类似电路板一样的效果图:

C4D教程!来试着制作一张电路板效果海报吧(附贴图生成软件下载)

C4D教程!来试着制作一张电路板效果海报吧(附贴图生成软件下载)

C4D教程!来试着制作一张电路板效果海报吧(附贴图生成软件下载)

制作方法其实很简单,和之前的奇怪立方体是一个道理,主要就是置换的应用,网上也有很多类似相关的教程。

我个人很喜欢这一类有点科技感觉的图,只是一直还没有动手尝试。

所以今天我们也来试着用C4D来制作一张电路板效果的海报吧。



软件介绍

开始之前先简单介绍一下,这个效果我们需要借助一款叫做JSplacement的贴图生成软件:

C4D教程!来试着制作一张电路板效果海报吧(附贴图生成软件下载)

这是一款免费的软件,下载地址是→ JSplacement

软件的界面也相当简洁,点击左上角的图标可以看到软件一共有五种类别的图案供选择:

C4D教程!来试着制作一张电路板效果海报吧(附贴图生成软件下载)

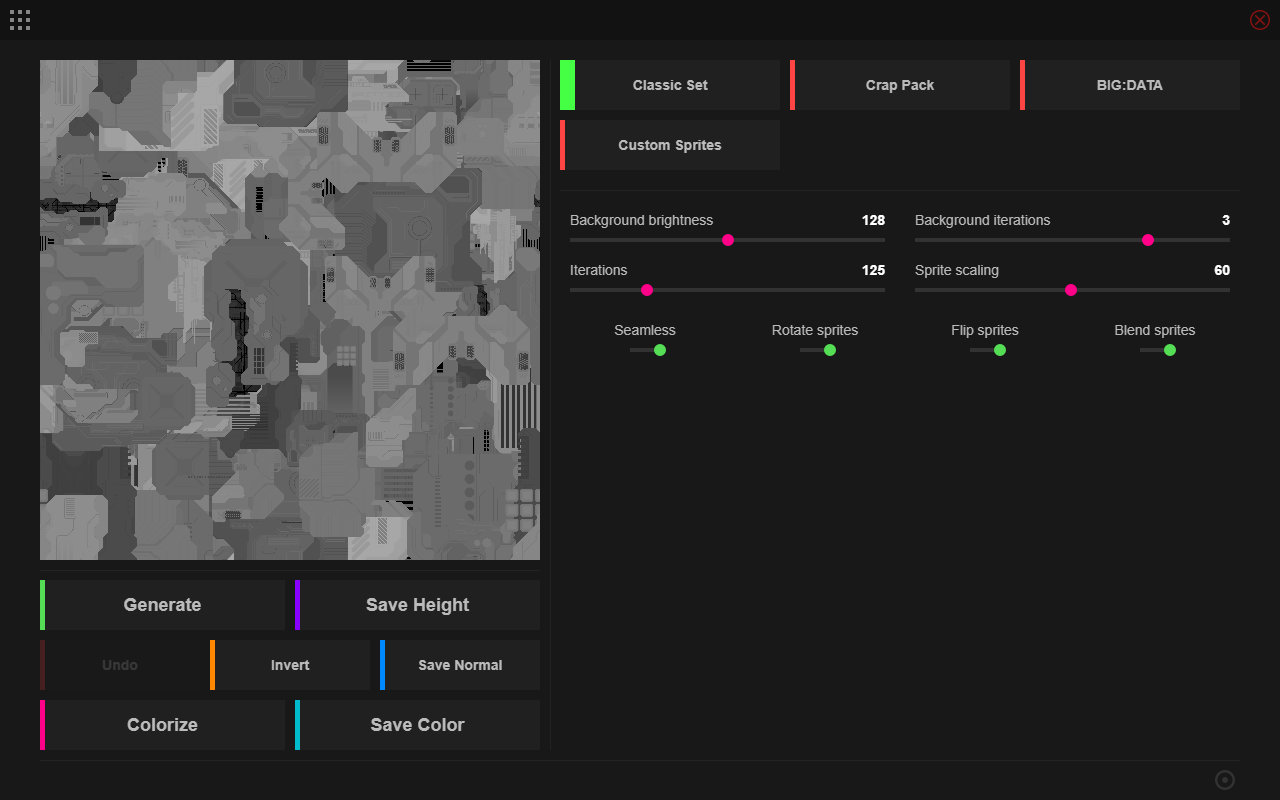

第一类Classic的效果就有点类似上篇我们做奇怪立方体那种方块贴图。

使用方法也很简单,点击贴图显示处就可以随机更换贴图,右边可以进行参数调整。

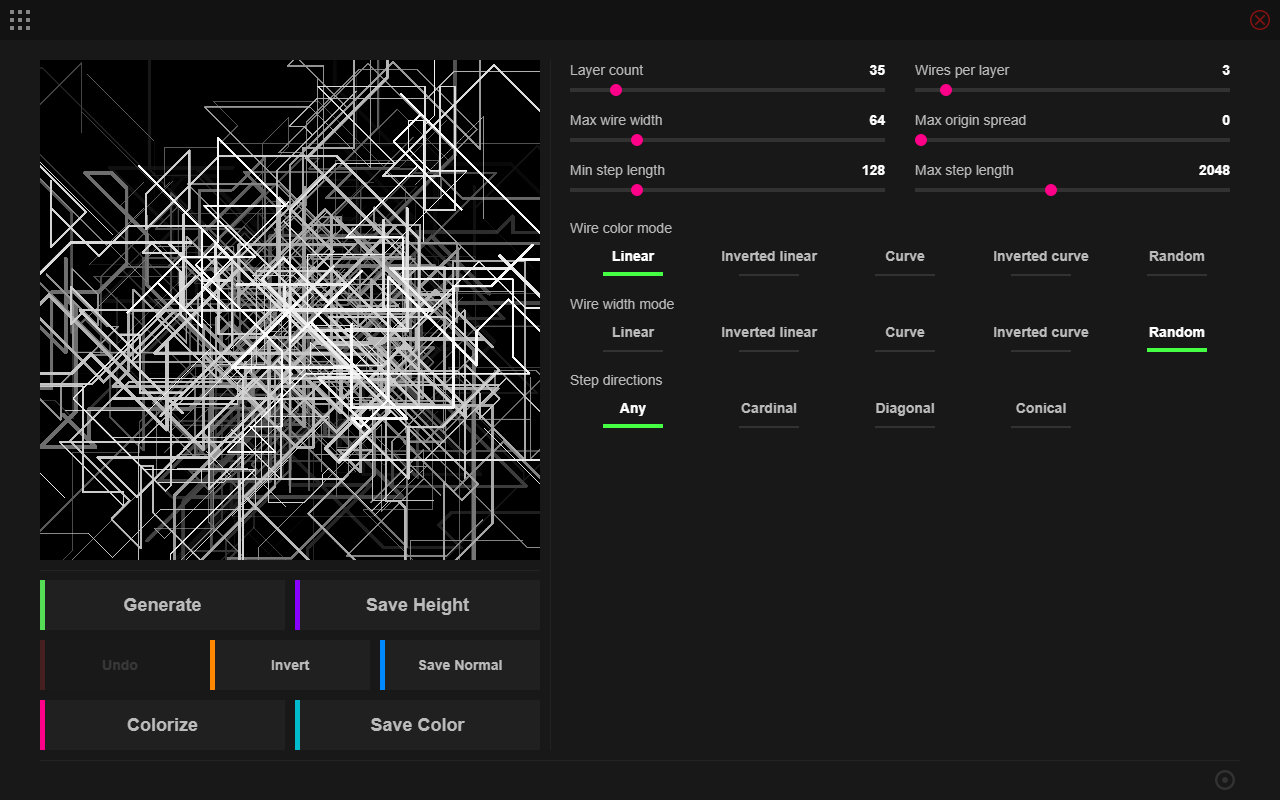

左下角可以分别保存灰度图、法线图、反相图,还可以着色以后保存有颜色的贴图,不过我通常就使用了灰度图和法线图。

而且保存的贴图都是8K的哦,相当良心的一款软件:

C4D教程!来试着制作一张电路板效果海报吧(附贴图生成软件下载)

第二类效果就是我们常用的电路板的贴图效果:

C4D教程!来试着制作一张电路板效果海报吧(附贴图生成软件下载)

第三类Velvet效果可以做出类似科技城市建筑的感觉:

C4D教程!来试着制作一张电路板效果海报吧(附贴图生成软件下载)

第四类Wyre是线状图:

C4D教程!来试着制作一张电路板效果海报吧(附贴图生成软件下载)

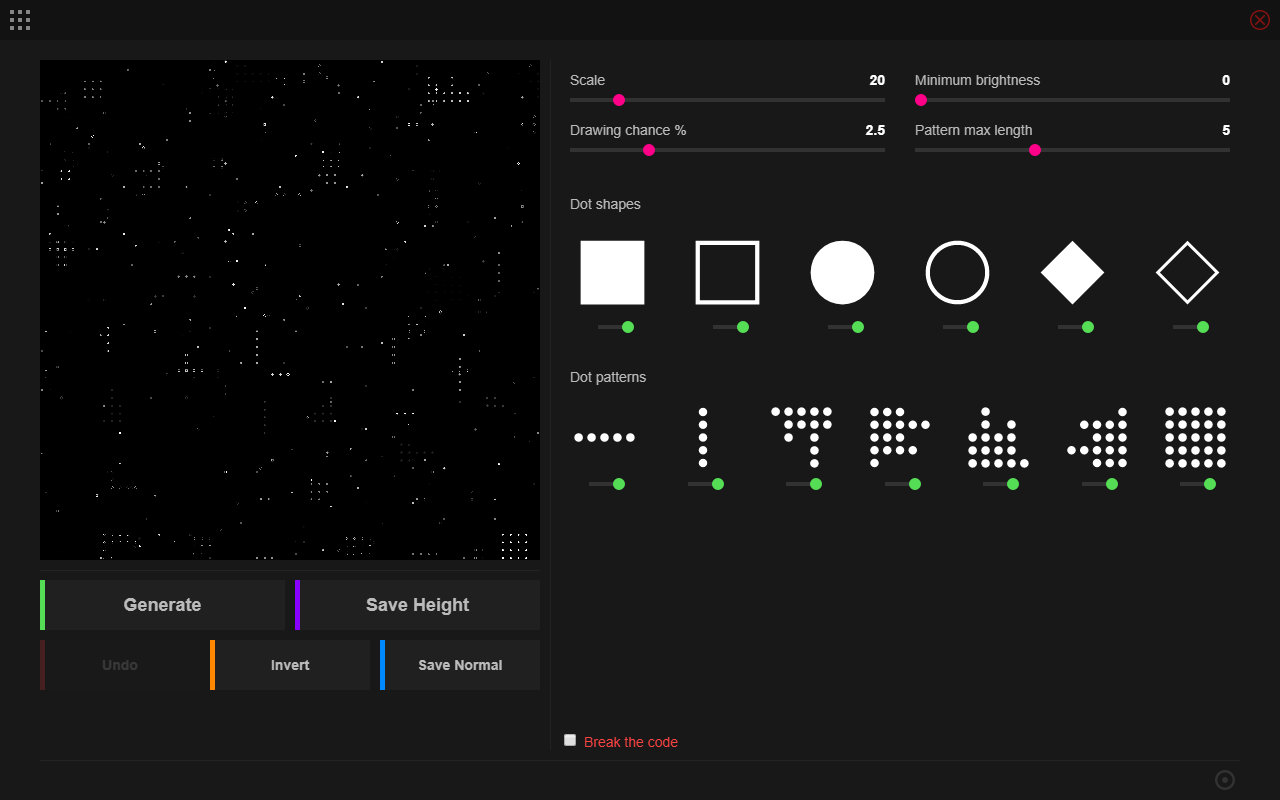

第五类dotGrid是点状图:

C4D教程!来试着制作一张电路板效果海报吧(附贴图生成软件下载)

教程步骤

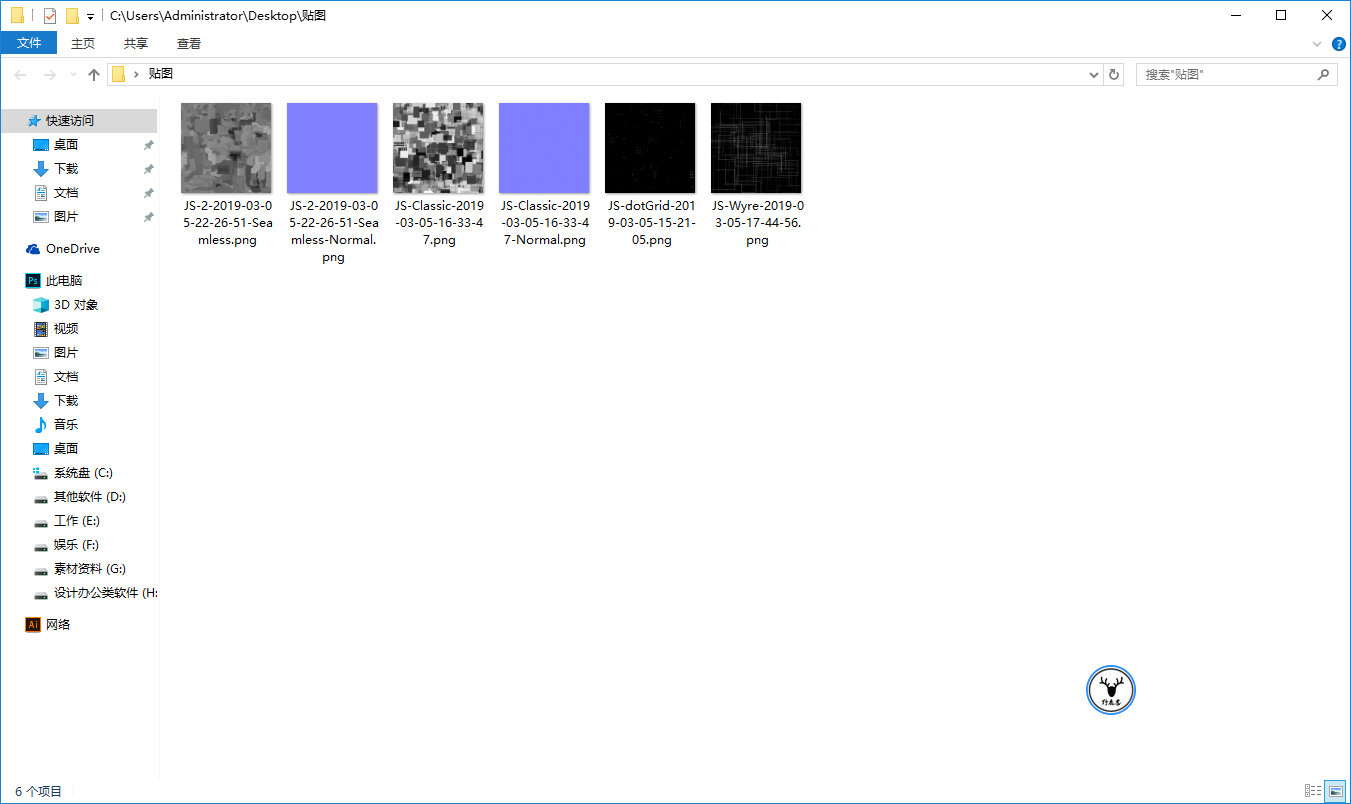

好了,大概介绍了一下这款软件以后开始进入正题吧,如图所示我用了一张Classic的灰度图和法线图,一张电路板效果的灰度图和法线图,以及一张点状和线状的灰度图:

C4D教程!来试着制作一张电路板效果海报吧(附贴图生成软件下载)

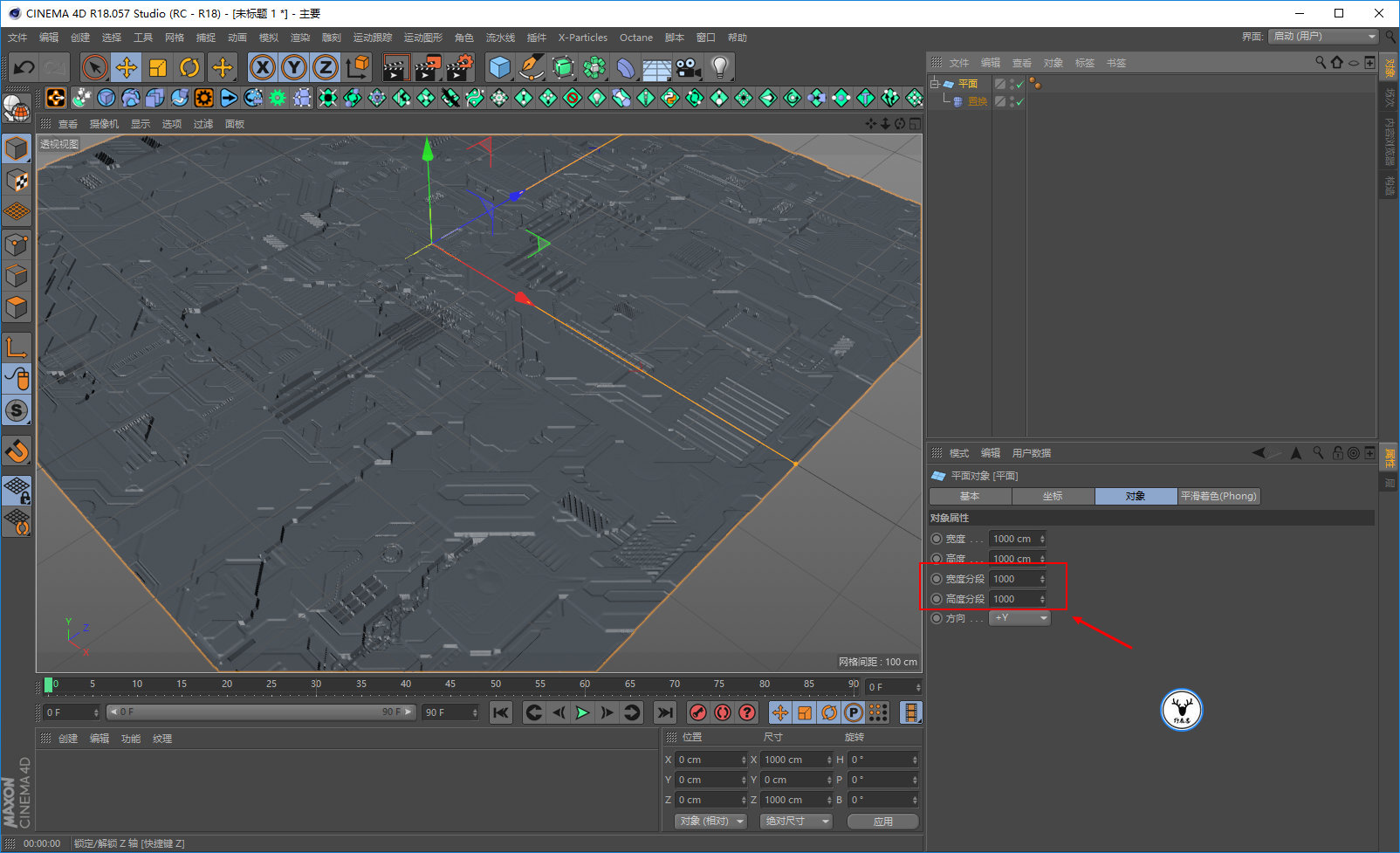

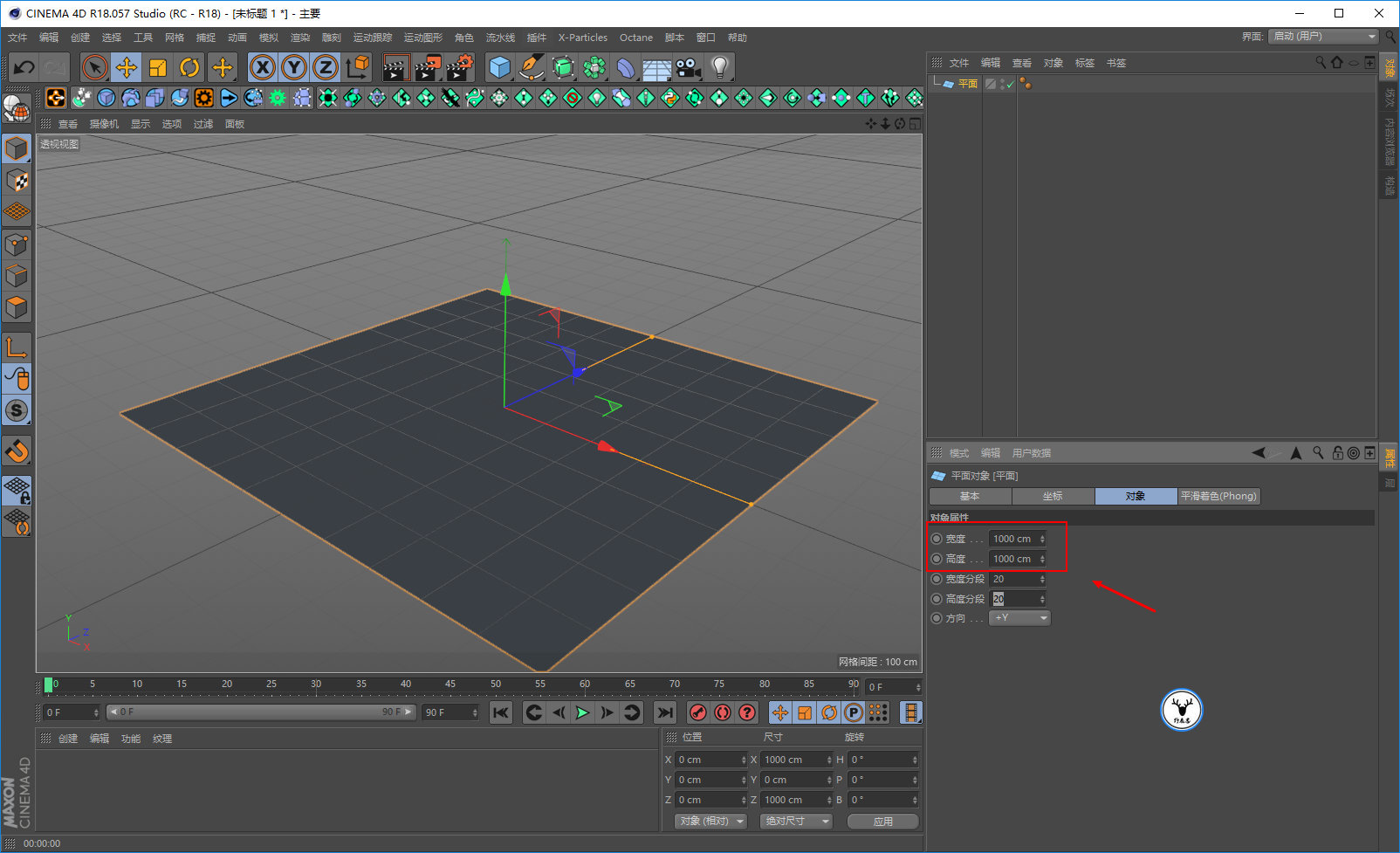

然后打开C4D,新建一个平面,尺寸可以稍微大一点:

C4D教程!来试着制作一张电路板效果海报吧(附贴图生成软件下载)

关于贴图的运用这里再啰嗦一句,首先你可以直接用C4D默认的材质球中的置换或者用置换变形器。

但是由于想要置换的细节好就必须要增加平面的分段数,这样的话可能就会比较卡:

C4D教程!来试着制作一张电路板效果海报吧(附贴图生成软件下载)

所以我这里还是选择使用OC里的置换,这样就不用增加分段数了。

不过由于贴图的精度高的话也会有点卡,但是总体来说我感觉会好一点,并且能实时预览。

好了,又废话了几句,打开OC,新建一个HDR环境光吧:

C4D教程!来试着制作一张电路板效果海报吧(附贴图生成软件下载)

我想先做一些点状的发光,所以新建一个漫射材质,把Diffuse勾去掉。

然后在Opacity通道载入点状的灰度图,这里需要提示大家一下。

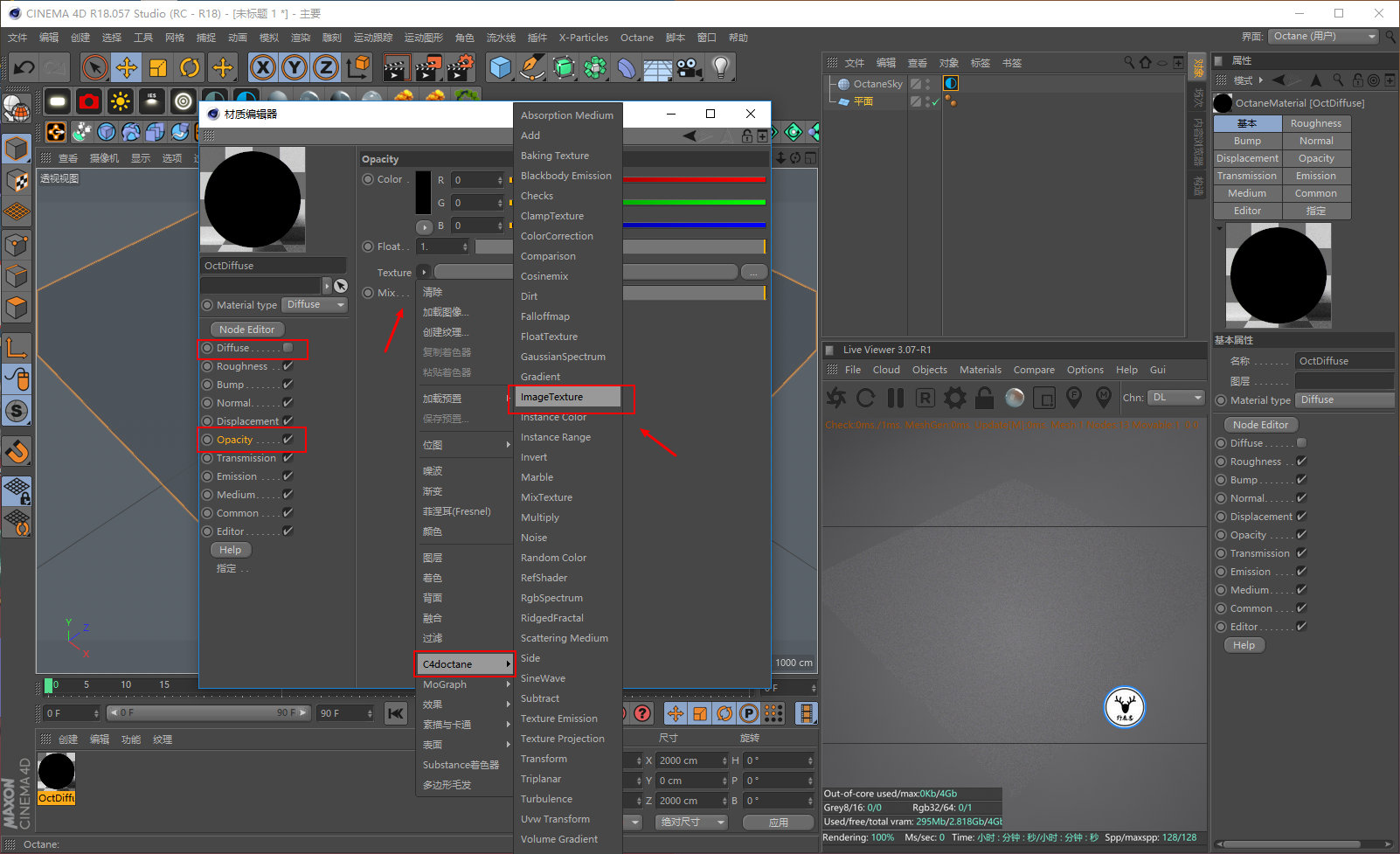

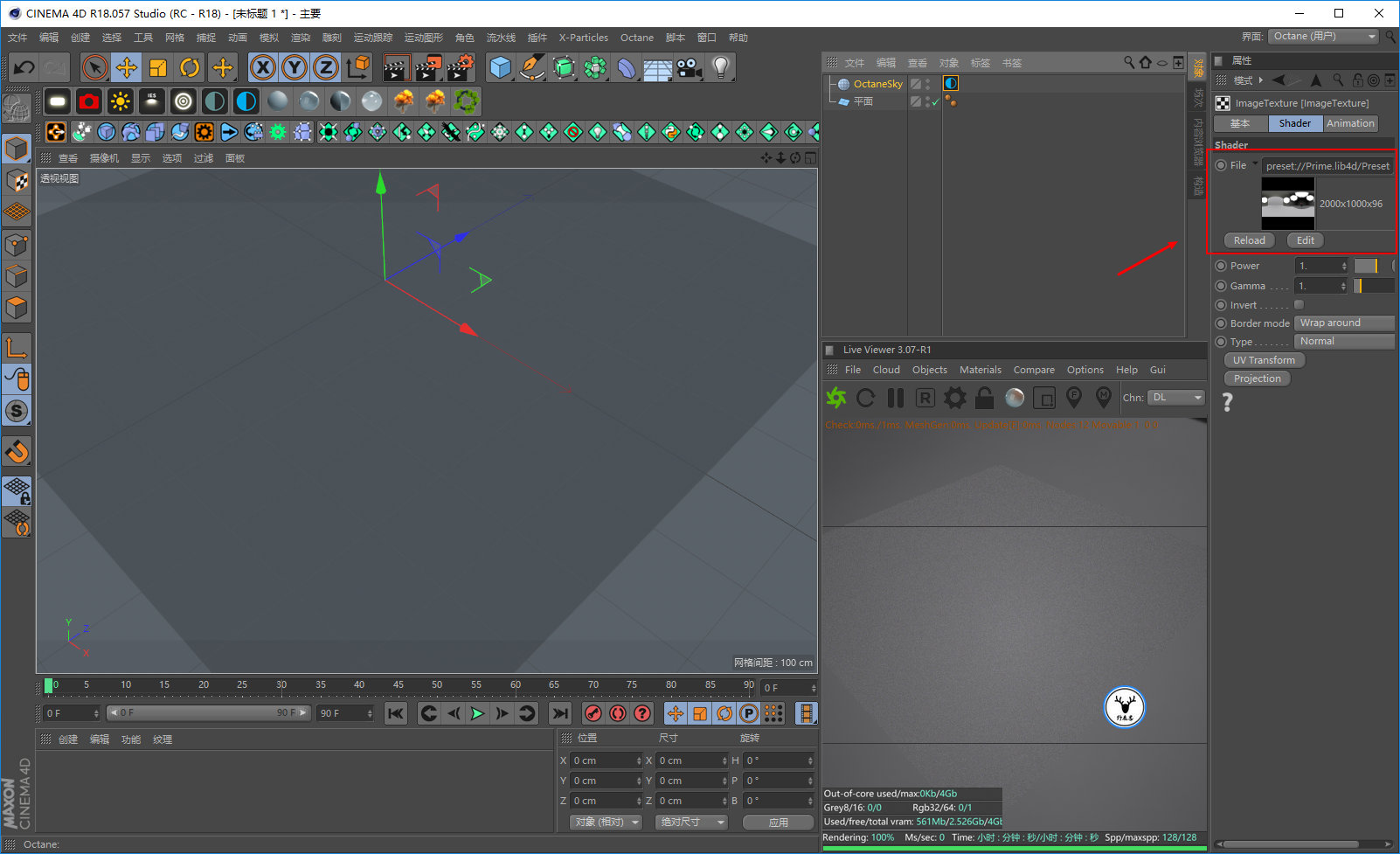

OC里涉及到纹理贴图或者HDR贴图的话最好先添加一个ImageTexture以后,再把贴图拖进来,这样可以对贴图进行最大限度的调整。

后面的贴图也是一样,我就不再赘述啦:

C4D教程!来试着制作一张电路板效果海报吧(附贴图生成软件下载)

然后添加一个红色的自发光,发光材质已经说过好多次啦,这里就不啰嗦拉:

C4D教程!来试着制作一张电路板效果海报吧(附贴图生成软件下载)

同样的道理在制作一个线状发光的平面,方法一样,记得稍微改变一下Y轴上的位置,这样点和线才能都显示出来:

C4D教程!来试着制作一张电路板效果海报吧(附贴图生成软件下载)

再复制一个平面出来,新建一个普通的反射材质,提高反射率,给一丢丢的粗糙,然后把电路板的法线贴图给到Normal通道:

C4D教程!来试着制作一张电路板效果海报吧(附贴图生成软件下载)

新建一个黄色的发光材质,参数看着效果来搞哈:

C4D教程!来试着制作一张电路板效果海报吧(附贴图生成软件下载)

新建一个混合材质,将反射材质和黄色发光材质进行混合:

C4D教程!来试着制作一张电路板效果海报吧(附贴图生成软件下载)

进入节点编辑器,把电路板的灰度图贴给混合材质的Displacement通道,高度的参数可以适当大一点,记得把精度选择为8K哦,这样细节会更好:

C4D教程!来试着制作一张电路板效果海报吧(附贴图生成软件下载)

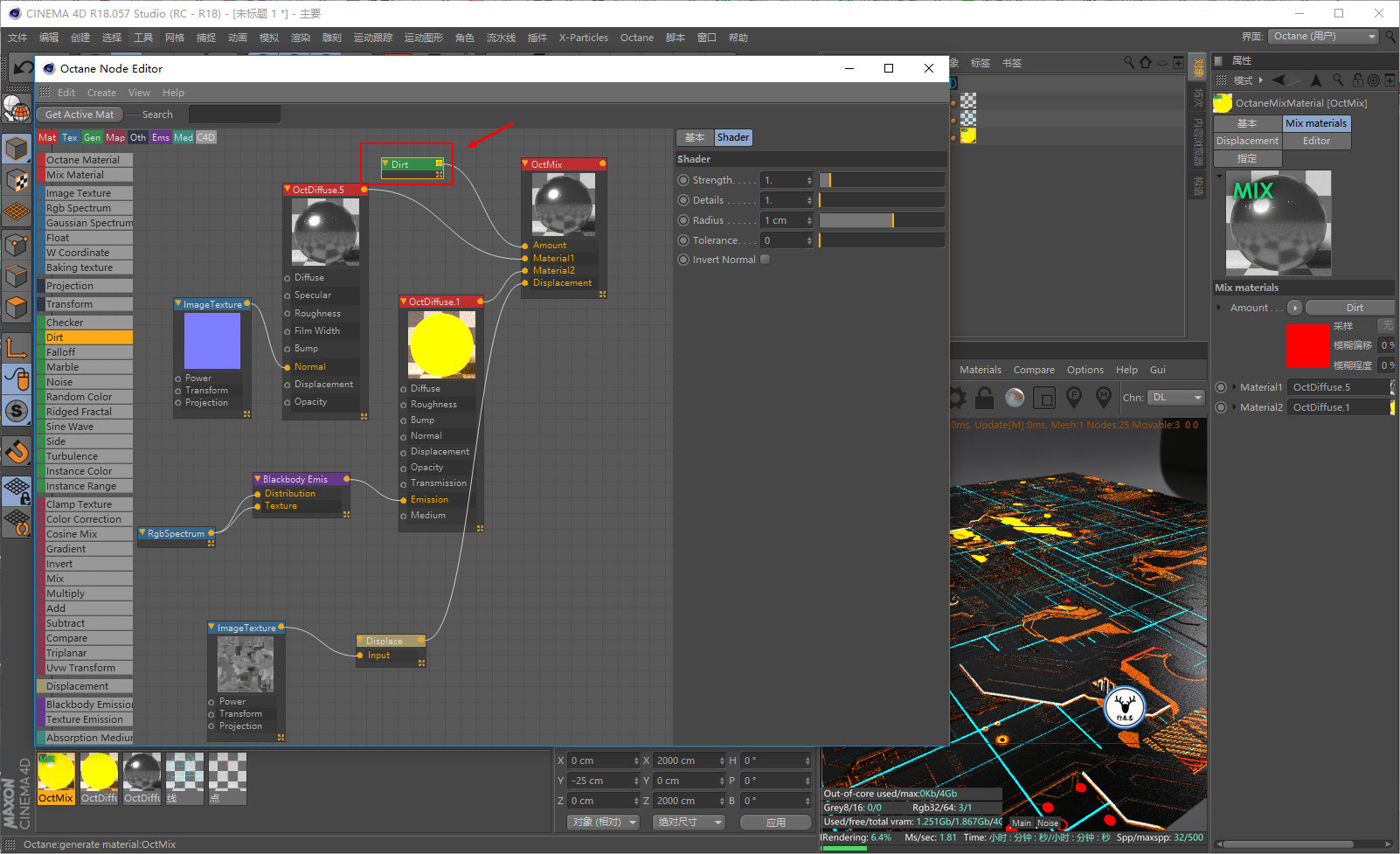

然后再通过一个Dirt节点来控制发光的范围,当然你也可以用一张黑白贴图来影响发光的范围,不过我尝试了很多,觉得还是用Dirt节点来控制感觉会比较好。

Dirt节点的作用我们可以简单理解为它能提取对象的夹角或者说边缘,通常用于调整污迹一类的效果:

C4D教程!来试着制作一张电路板效果海报吧(附贴图生成软件下载)

背景做好以后我们再来做一个主物体吧,新建三个这样的立方体,这一步不用说吧:

C4D教程!来试着制作一张电路板效果海报吧(附贴图生成软件下载)

将三个立方体打组以后再在中间做一个小一点的立方体:

C4D教程!来试着制作一张电路板效果海报吧(附贴图生成软件下载)

然后中间的立方体我做了一个偏橙色一点的发光:

C4D教程!来试着制作一张电路板效果海报吧(附贴图生成软件下载)

外面的三个立方体,我首先新建了一个反射材质,同样提高了反射率和一丢丢的粗糙度。

然后把Classic的灰度图和法线图分别贴给Displacement通道和Normal通道:

C4D教程!来试着制作一张电路板效果海报吧(附贴图生成软件下载)

然后再复制一个Classic的灰度图贴给Opacity通道,勾选反相:

C4D教程!来试着制作一张电路板效果海报吧(附贴图生成软件下载)

接下来设置渲染尺寸,新建摄像机固定视角,旋转主体这一步不用说吧:

C4D教程!来试着制作一张电路板效果海报吧(附贴图生成软件下载)

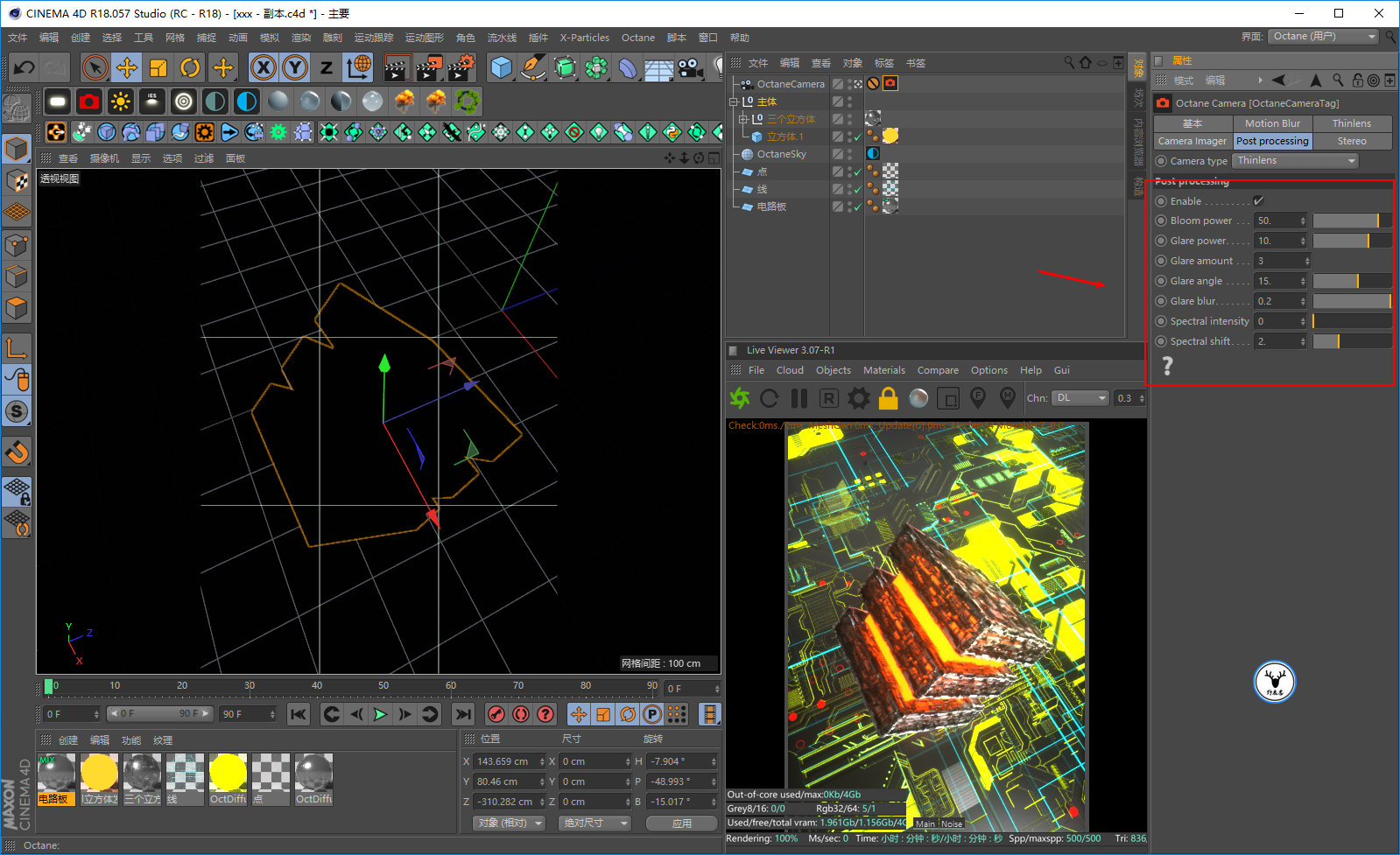

同样可以开启摄像机后期做点辉光的效果:

C4D教程!来试着制作一张电路板效果海报吧(附贴图生成软件下载)

差不多就这样吧,最后老三样看看效果图呢:

C4D教程!来试着制作一张电路板效果海报吧(附贴图生成软件下载)

结语

本期教程到这里就结束了,希望大家在练习过程中多思考、理解制作思路和操作方法,活学活用。
