大家好，我是修老师十七，今天为大家带来的是火腿切片动效图标制作教程。本次教程将使用 Ae 内置效果 CC page Turn，带你1秒实现翻页动画效果！
想要让讲师如如手把手教你制作更多动态插画？点击这里立刻开始学习：
首先我们打开Adobe Illustrator，点击文件->新建（快捷键Ctrl+N），创建一个宽度800px*高度600px的画板，参数设置如下：
选中图层，使用矩形工具（快捷键M），用鼠标在画板左上角拉至右下角绘制一个覆盖画板的矩形，颜色填充为#FFD071

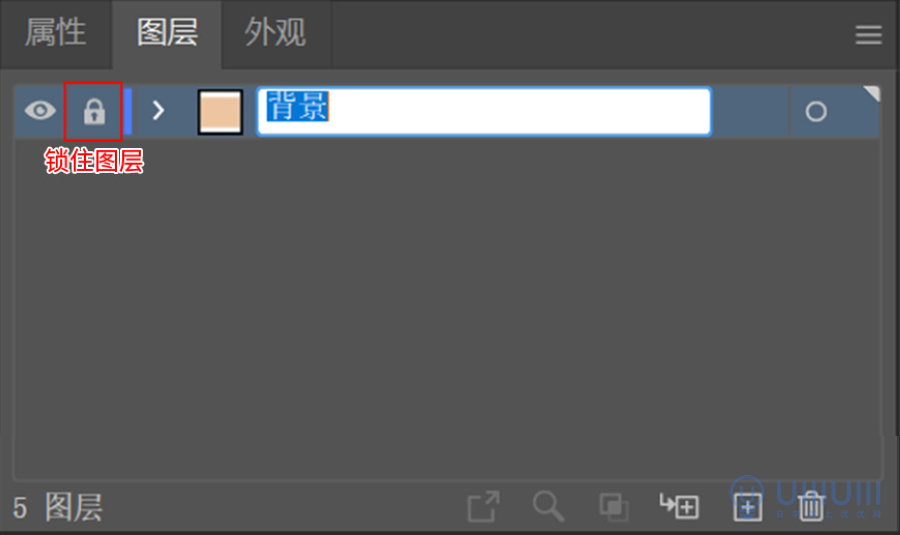

来到右侧图层面板，双击图层名重命名为背景，并点击眼睛图标右侧，弹出锁图标即为锁住背景图层，以免后续的绘制受到干扰。

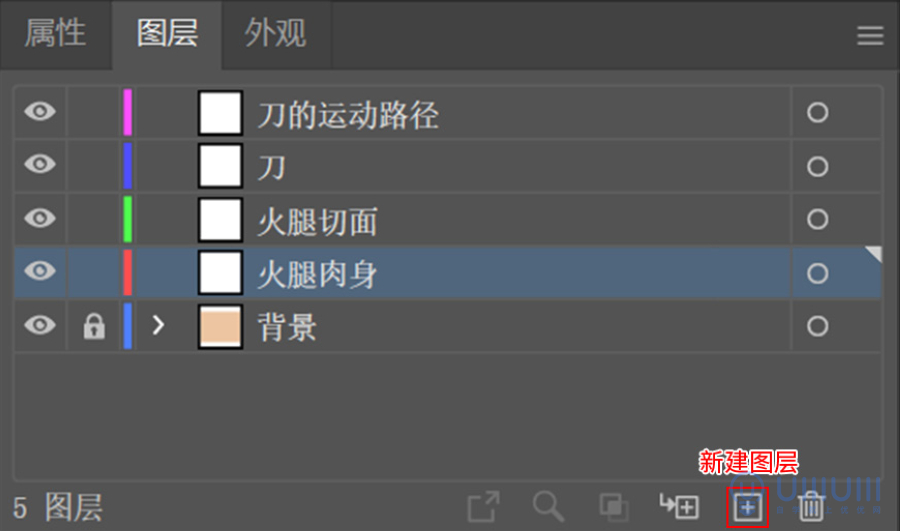

点击图层面板右下角田字形符号新建图层（快捷键Ctrl+L），由上至下依次命名为刀的运动路径、刀、火腿切面、火腿肉身。
Tips：分层与命名不只是为了绘制上的便利，更是将后续需要运动的部件单独分为一个图层，那么在AE里面就能方便图形元件的操作和动效的制作。
选中火腿切面图层，使用椭圆工具（快捷键L）按住Shift键，用鼠标拉出一个正圆，点击变换面板找到椭圆属性，将圆的直径参数改为280px，颜色填充为#FFEDC2，该圆为中间脂肪层。
选中中间脂肪层点击对象——路径——偏移路径。
偏移路径位移-10px，点击确定，填充颜色#F0303D，该圆为内肉层。
偏移路径位移10px，点击确定，填充颜色#D24113，该圆为外皮层。选中外皮层，右键——排列——置于底层，将该图形调整至所有图形下方。
我们选中内肉层，用同样的方法绘制火腿切面中心的骨头。偏移路径位移-100px，点击确定，填充颜色#FFEDC2，该圆为骨头。

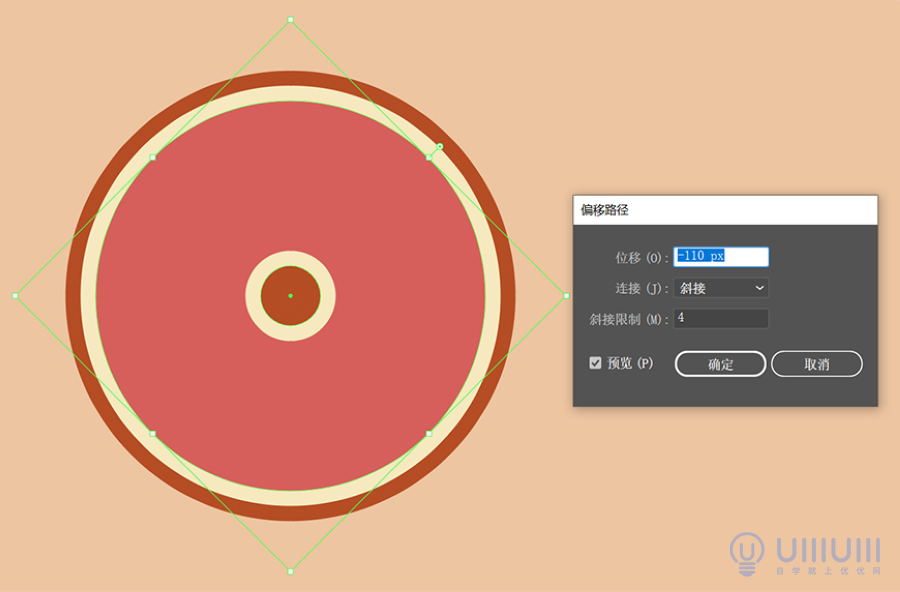

偏移路径位移-110px，点击确定，填充颜色#D24113，该圆为骨髓。如果骨髓图形被骨头图形盖住，我们可选中骨头图形调整图层顺序，下移一层 （快捷键Ctrl+[） 上移一层 （快捷键Ctrl+]）
选中骨髓图形按住Alt键向右托出一个骨髓暗部图形，填充颜色#A71900。按住Shift键，选中骨髓图形和骨髓暗部图形，使用形状生成器工具（快捷键Shift+M）点击最右侧多余部位，切回选择工具（快捷键V）点击删除。
火腿切面纹理的绘制：
同样的方法，我们按住Alt键托出几个内肉层的复制，再连同内肉层一起选中，使用形状生成器工具为内肉成增加色块（肌肉纹理），分别填充颜色#F6A0AB和#F1636C。
用钢笔工具绘制三角形，放置相应位置再连同内肉层一起选中，使用形状生成器工具为内肉成制作缺口（肌肉脂肪交界纹理）再使用直接选择工具（快捷键A），点击调整圆点调整缺口处的转折弧度。
火腿切面高光的绘制：

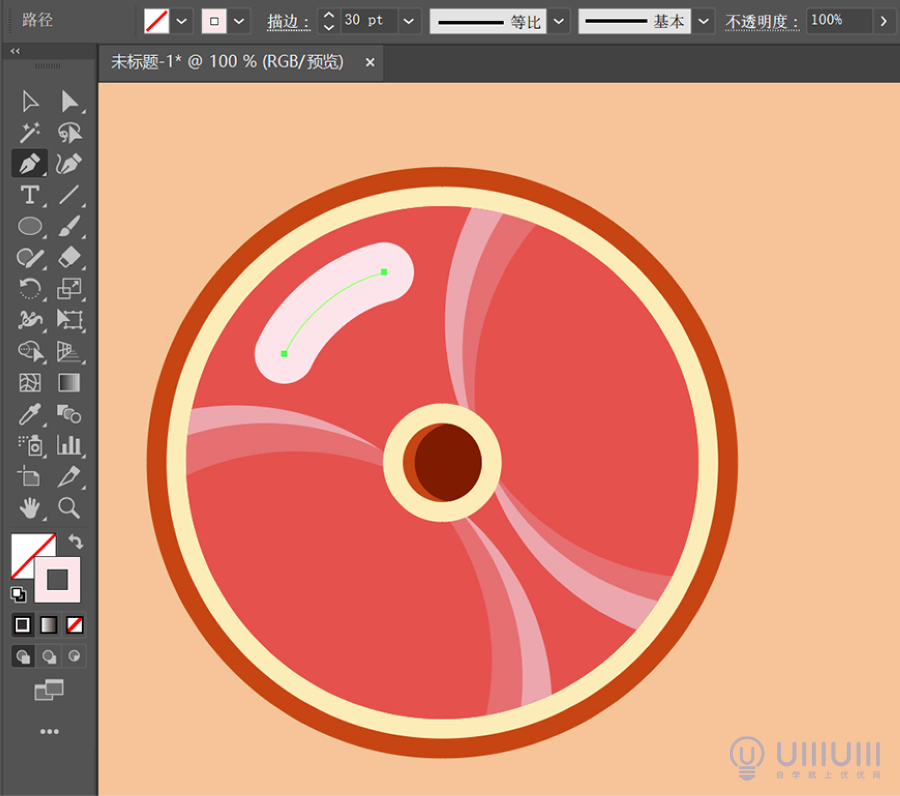

使用钢笔工具（快捷键P）绘制一小段路径，绘制完按Ctrl键+鼠标任意点击画面截断路径绘制，按Alt键调整弯曲度。

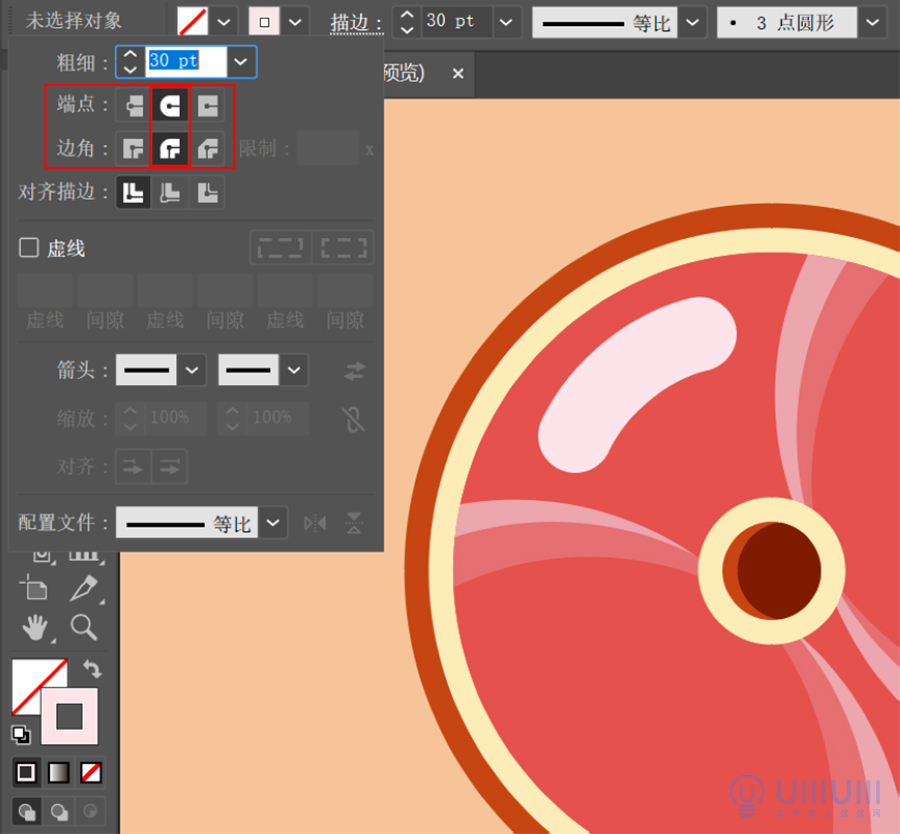

关闭填充，将描边颜色设置为#F6DBE0，描边粗细设置为30，端点设置为圆头端点，边角设置为圆角连接。
该步骤为增添画面细节，丰富画面层次，无硬性要求，可自行DIY。
在图层面板选中火腿切面图层，按Alt键鼠标向上拖动，拖出火腿切面-复制图层并重命名为火腿片。
锁住火腿片、火腿切面图层，选中火腿肉身图层，用矩形工具（快捷键M）按住Shift键绘制一个正方形，矩形属性长宽设置为300px，并将正方形的左边对齐到火腿切面的中轴线上，填充颜色#AA1D2B，如图所示：
用直接选择工具框选出正方形右边两端点，点住调整圆点，向正方形中心拖至最大，使正方形右边变成半圆形。

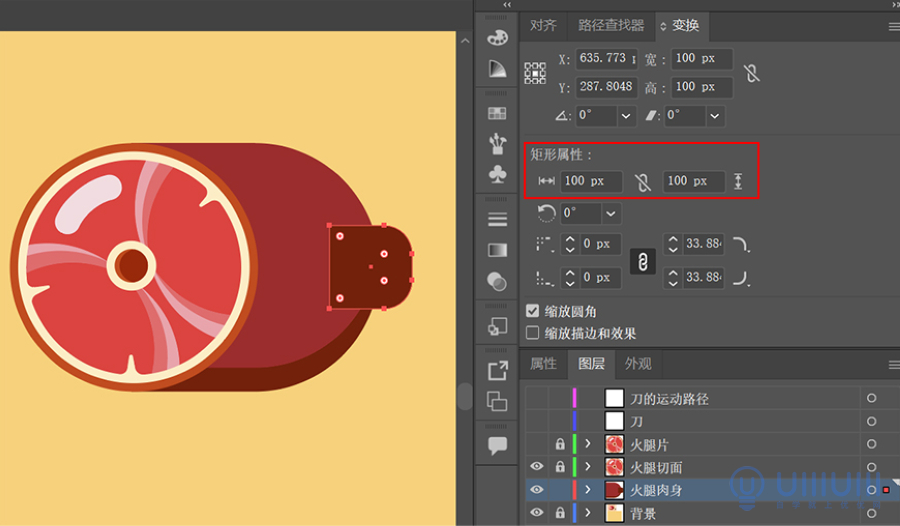

按住Alt键，将绘制出的图形向上拖动，复制出一个图形，选中两图形，再用形状生成器工具点击最下方多余的区域，填充颜色#7F1705，绘制出火腿肉身的阴影部分。相同的方法绘制一个边长为100px的正方形，调整角的弧度，绘制出火腿肉身尾部与骨头相连的肉。
右键——排列——置于底层，将它放置火腿肉身的下方。
火腿骨头的绘制：
绘制2个直径50px的正圆和1个高度为40px的长方形，填充颜色#FFEDC2，将他们如图重叠摆放，选中所有图形在路径查找器面板——形状模式——联集，合并成骨头图形，并置于火腿肉身图形最底层。
刀分为刀刃和刀柄，首先绘制一个宽60px*长380px的矩形，使用钢笔工具在顶边偏左三分之一处增添一个锚点（点击即可），使用直接选择工具将矩形顶部两锚点下移成左高右底的五边形，再点击调整圆点调整弧度，填充颜色#FCEFD4，做出刀刃的形状。

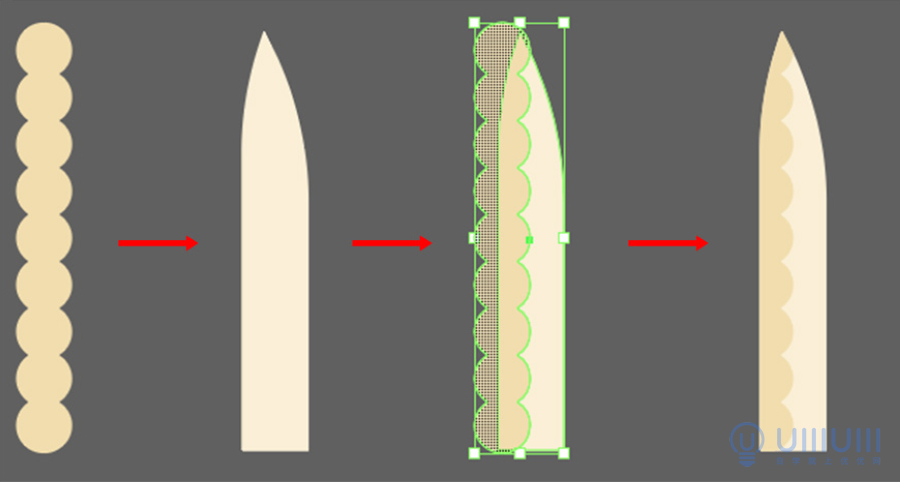

绘制一个直径为50px的正圆，按住Alt键向下移动，拖出一个小球复制，快捷键Ctrl+D（重复上一步动作）就会一直向下复制一样间距的小球了，将9个小球联集，填充颜色#F5DDA9，并拖至刀刃上，如图，使用形状生成器去掉多余部分，刀刃的花纹也就绘制好了。
刀柄的制作与火腿肉身的制作方式一样这里就不再赘述。刀柄为宽45px*长125px矩形，颜色为#5B5355，刀柄阴影颜色为#443A39。
现在我们用钢笔工具来绘制刀切的运动轨迹，要注意的一点是，后续我们在Ae中刀切动作，是刀刃有花纹边的中心点沿着路径运动，所以路径切的绘制应该在火腿切面内部，如下图示范：
要注意的第二点是，如若Ae能够识别Ai绘制路径，且画笔定义必须选择基本。
到此为止，所有的绘制部分结束啦，我们保存文件Ai文件准备导入Ae制作动效。
打开Ae，新建——新建项目，项目窗口右击，导入——文件（快捷键Ctrl+I）

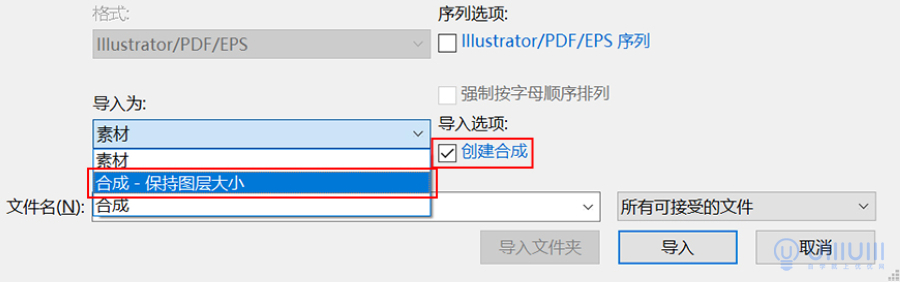

选择绘制好的AI文件，导入为改成「合成-保持图层大小」，导入选项勾选「创建合成」。导入之后项目窗口会自动生成为合成和一个文件夹。
切记，切勿勾选序列选项，勾选后ai内绘制的图形格式就不是矢量图形，绘制的运动路径在后续也不能使用了。
选中火腿切片合成，右键——合成设置，帧速率设置30，持续时间设置为3秒。
双击火腿切片合成，显示图层时间轴，我们开始打关键帧制作动效。
首先选中刀的运动路径图层，右键创建——从矢量图创建形状，创建出一个运动路径的轮廓图层，此时画面中我们Ai导入的刀的运动路径图案在Ae中重新变为了路径。
点开运动路径的轮廓图层的折叠——内容——组1——路径1——路径，点击最后一个路径，快捷键Ctrl+C（复制）

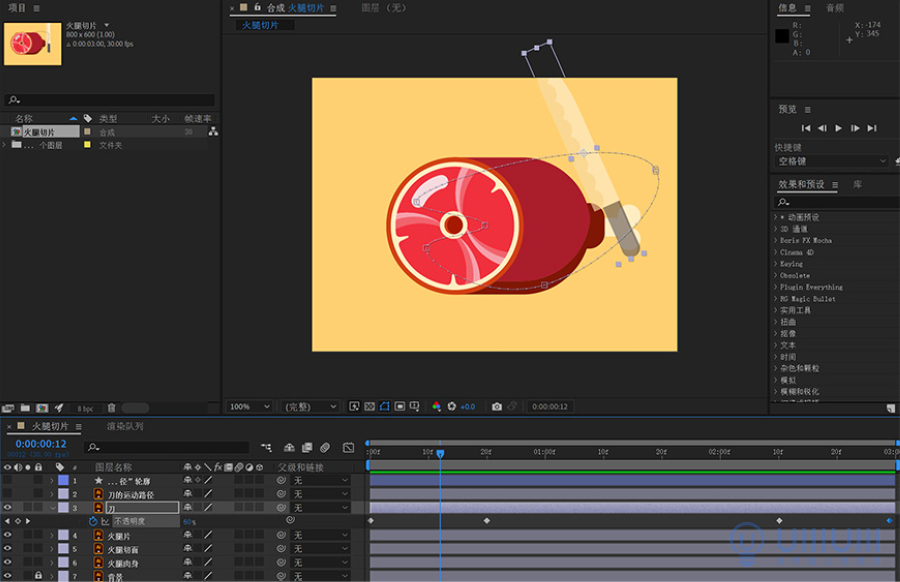

选择刀图层，快捷键P（位置）再快捷键Ctrl+V（粘贴）此时，我们已将运动路径附着在刀图层上，刀图层的位置上也出现若干关键帧。
可是我们会发现刀的运动路径与我们绘制的路径有所位移，那么我们只要框选住所有刀图层位置上的关键帧，点击预览框内的刀，移动至两条路径重合即可。
完成后我们就可以关闭显示刀的运动路径图层和轮廓图层。
由于复制上的运动路径默认时长为2秒，我们选中末尾的关键帧，拖至3秒处。再将第二个关键真拖至1:10f，倒数第二个关键帧拖至2:10f，以达到我们想要的运动速度，如图：

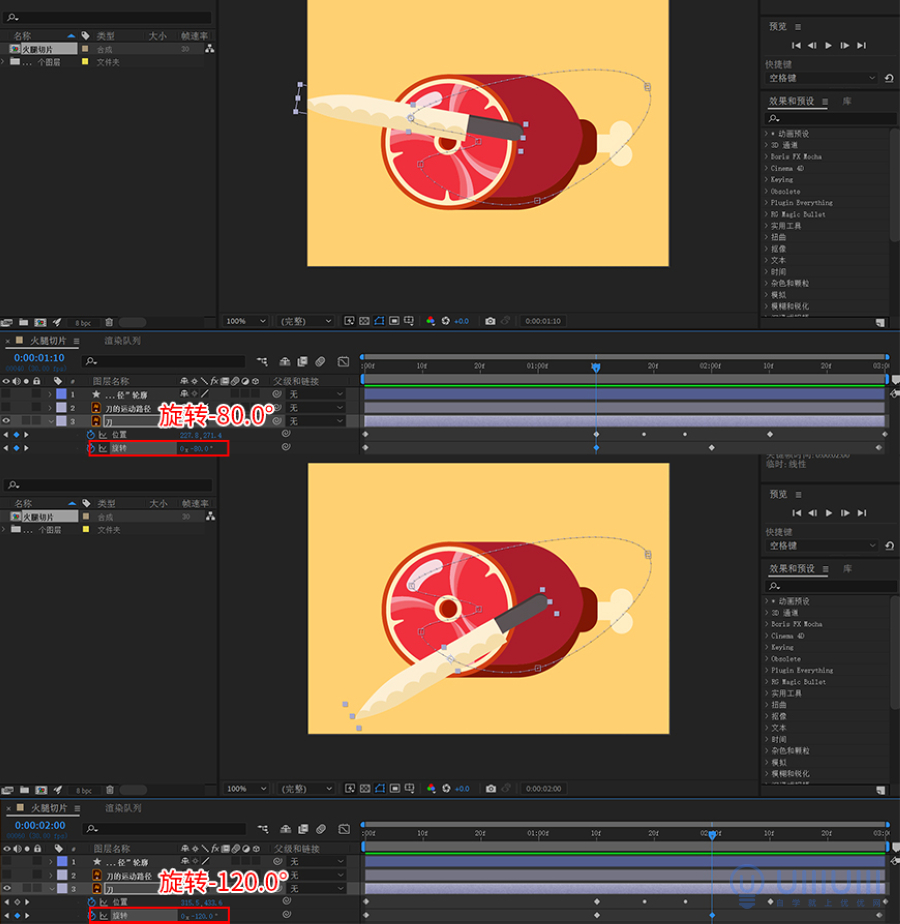

选择刀图层，快捷键R（旋转）分别在0:00f、1:10f、2:00f、2:29f处打上旋转关键帧，在1:10f设置参数为-80.0°，在2:00f设置参数为-120.0°
选择刀图层，快捷键T（不透明度）分别在0:00f、0:20f、2:10f、2:29f处打上不透明度关键帧，在0:00f与2:29f设置参数为0%，在0:20f与2:10f设置参数为100%

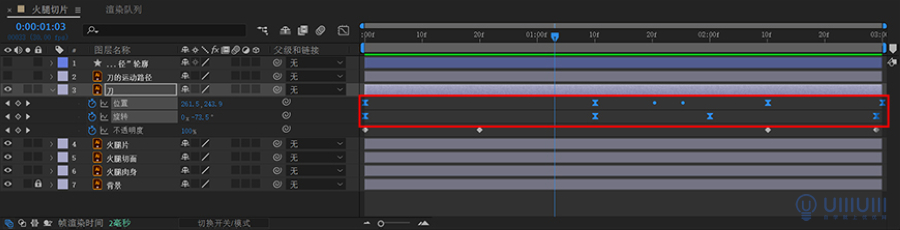

选择刀图层，快捷键U（显示图层所有关键帧）框选位置和旋转的所有关键帧，快捷键F9（关键帧添加缓动），此时菱形的关键帧变成了沙漏型，缓动的添加会让动效更灵动。
到此，刀的动效制作完毕！

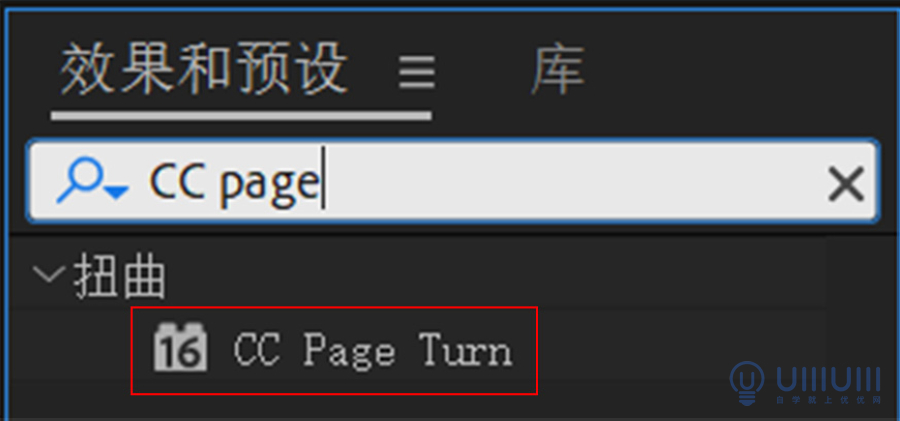

在效果和预设面板搜索 CC page Turn 效果，直接鼠标拖入火腿片图层，后我们可以在效果控件面板看见它的参数。

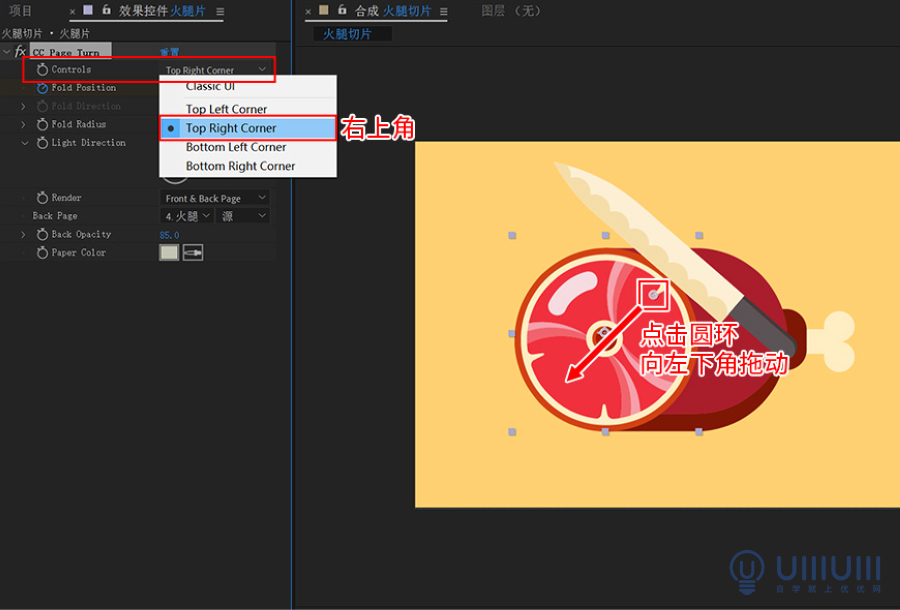

点击第一行Controls（控制）下拉折页，选择Top Right Corner右上角，此处为翻页方向，可看见火腿片图形右上角出现圆环，圆环可以用来操控翻页动效，可以拖动它试试看。

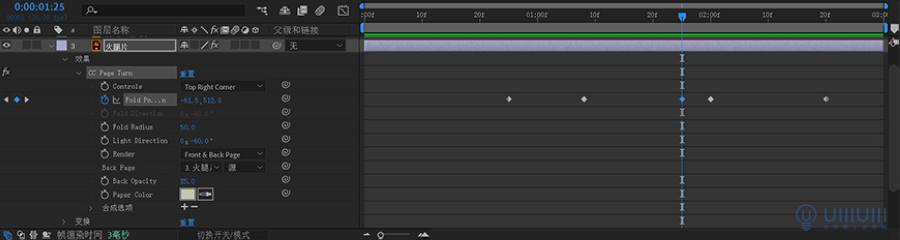

点击火腿片图层，快捷键Ctrl+]上移一层 ，将火腿片图层移至刀图层上方，打开折页效果——CC page Turn——Fold Position，打上翻页效果关键帧。
这一步需要观察刀切的位置，来拖动火腿片上的圆环，制作出火腿片切落动效，没有固定参数，根据实际状况调整，可预先打上关键帧，调整切落程度，再移动关键帧来对其刀切位置。
这是我设置的参数，可供参考：0:25f——233.5，99.0、1:08f——27.5，374.0、1:25f——-61.5，512.0、2:00f——-164.4，540.8、2:20f——-540.5，607.0
好了，火腿片切落动效我们就制作完成了，最后我们可以渲染出视频置入PS导出gif动图就完成啦，不禁感慨！现在的AE内置效果都这么懂事了吗！
家人们，如此保姆教程还不上手制作，那只能逼我使出绝招了，小飞棍来咯～
